Курсовая работа по дисциплине: «Водоотводящие системы промышленных предприятий»

Выбор метода очистки

1) Электрохимическая чистка:

Перед подачей на сооружения биологической очистки необходимо снизить содержание загрязнений в сточных водах до допустимых, поэтому установлен электрокоагулятор для снижения содержания взвешенных веществ, ХПК и БПКполн

;

2) Механическая очистка:

Для предотвращения попадания коагулянта в биологические очистные сооружения, для снижения содержания взвешенных веществ и ХПК установлены сооружения механической очистки. Отстойник с тонкослойным модулем, который удаляет до 70% взвешенных веществ, и напорный песчаный фильтр, эффект очистки на котором по взвешенным веществам 97 %, по ХПК – 30%;

3) Биологическая очистка:

Для биологической сточных вод от органических примесей установлен аэротенк с продленной аэрацией. Эффект очистки по БПК составляет 97,5%, и ХПК 93%. Вторичный отстойник предназначен для выведения из СВ АИ, также в нем происходит снижение концентраций по взвешенным веществам на 45%, по БПК на 60%, по ХПК на 75%.

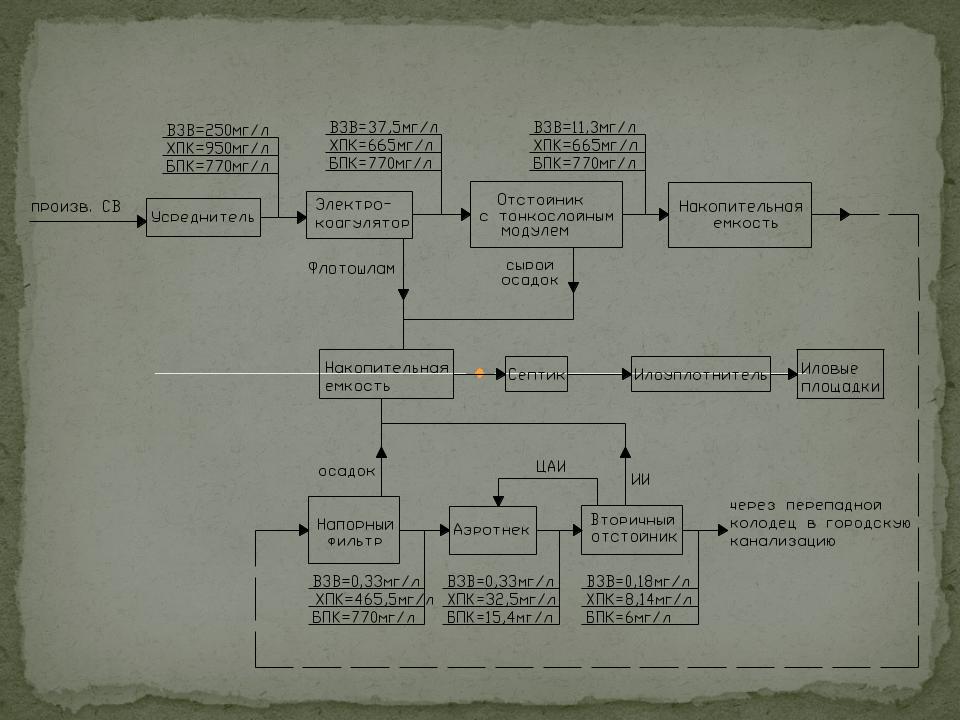

Принципиальная схема очистки

Электрокоагуляционная установка

Сущность метода заключается в пропускании воды, обработанной небольшой дозой коагулянта, через электролизер. В результате происходит одновременное образование хлопьев коагулянта и пузырьков газа в стесненных условиях межэлектродного пространства, позволяющем надежно закреплять пузырьки на хлопьях и интенсивно коагулировать загрязнения.

1 – подача исходной воды;

2 – зона отстаивания;

3 – зона контакта СВ с электродами;

4 – электродный блок; 5 – отвод осветленной воды;

6 – выпрямитель электрического тока;

7 – отвод осадка.

Эффект очистки:

85% - по взвешенным веществам;

30% - по БПК.

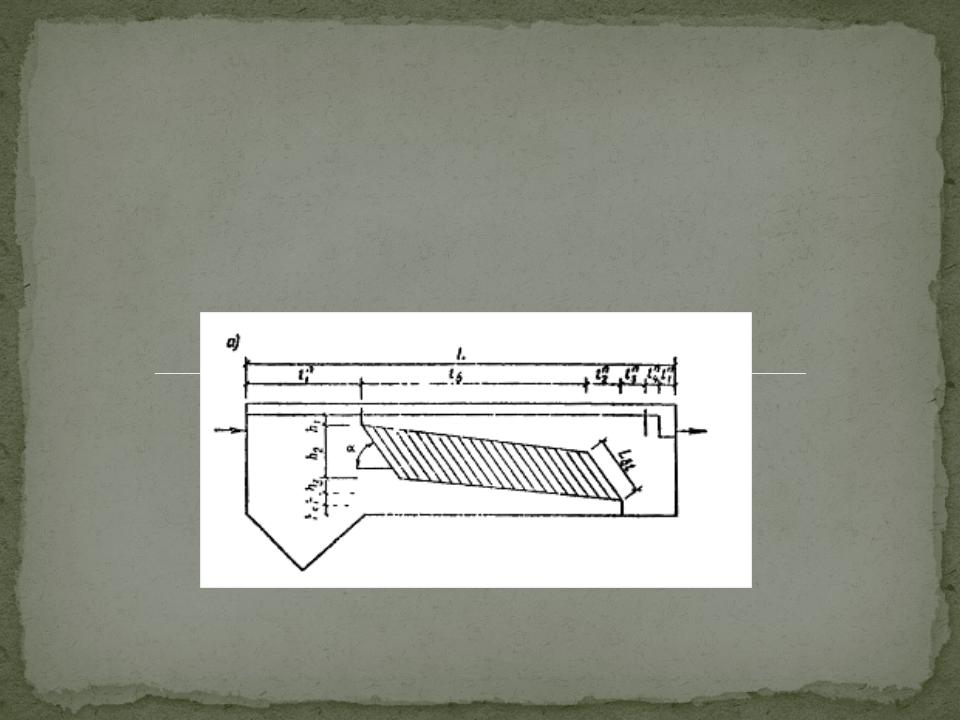

Отстойник с тонкослойным модулем

Для осаждения коагулянта и взвешенных веществ, содержащихся в воде, устанавливаем отстойник с тонкослойным модулем. Модуль представляет собой наклонные трубчатые элементы. Тонкослойный модуль отстойника необходим для повышения эффективности очистки по взвешенным веществам, по сравнению с отстаиванием без модуля, с 50 % до 70%.

Напорный фильтр

Для доочистки воды от взвешенных веществ, выносимых из первичного отстойника, применяем механический напорный фильтр с загрузкой из кварцевого песка.

Осветление воды при пропуске ее через осветительный фильтр происходит в результате прилипания к зернам фильтрующего материала грубодисперсных примесей воды, которые задерживаются на поверхности и в порах фильтрующего материала.

Согласно расчета принимается 2 механических фильтра - фильтр осветительный вертикальный однокамерный ФОВ 2,0-0,6:

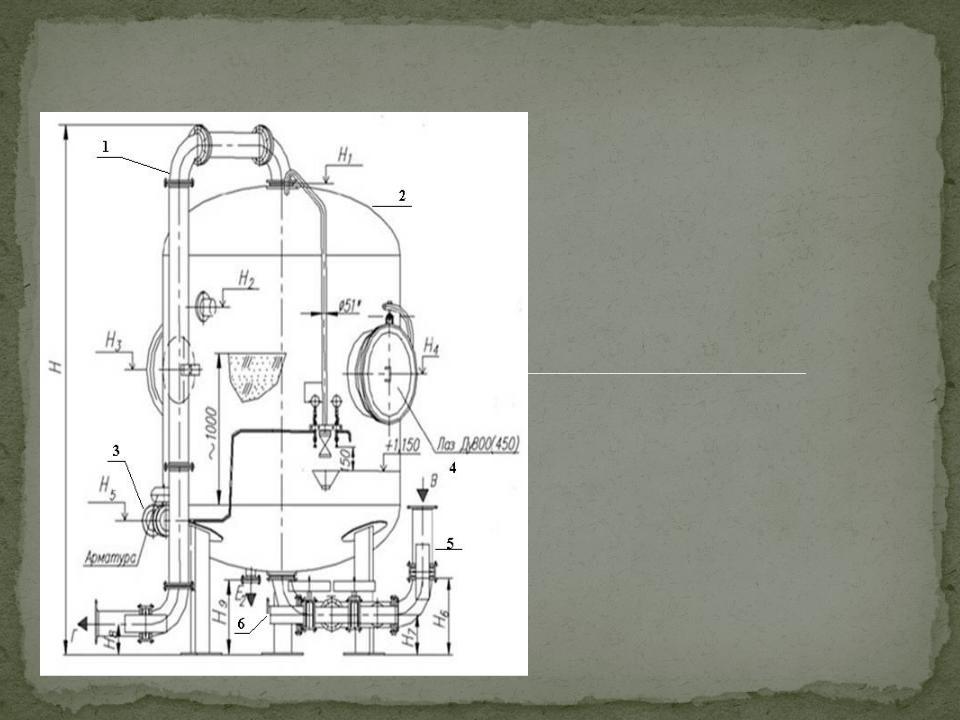

Фильтр осветительный вертикальный однокамерный ФОВ 2,0-0,6

Эффект очистки:

97% - по взвешенным веществам;

30% - по ХПК.

1 – отвод фильтрата;

2 – корпус;

3 – подача промывной воды;

4 – люк для обслуживания установки; 5 – подача СВ на очистку;

6 – отвод промывных вод.

Аэротенк

Принимаем аэротенк-вытеснитель в модульной установке Ку -700.

Эффект очистки: 98% - по БПК; 93% - по ХПК.

Вторичный отстойник

Принимаем в качестве вторичного отстойника вертикальный. Вторичный отстойник предназначен для выведения из сточных вод активного ила. Вертикальный отстойник представляет собой круглый резервуар с коническим днищем.

Эффект очистки: 45% - по взвешенным веществам; 75% - по ХПК; 60% - по БПК.
