Методика расчета

На рис. 1.6. приведена одна из возможных схем реверсивного тиристорного электропривода постоянного тока.

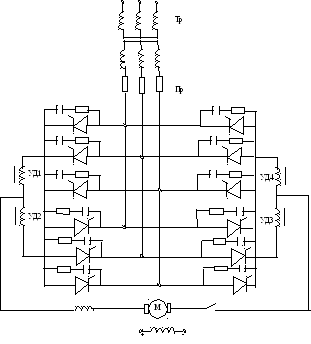

Рис. 1.6. Трехфазная мостовая реверсивная встречно-параллельная схема выпрямления для питания якорной цепи двигателя.

I.Выбор тиристорного преобразователей (ТП).

ТП для питания якорной цепи ДПТ НВ выбирается (как правило) реверсивный при соблюдении условия:

,

где - входное напряжение преобразователя и номинальное напряжение сети переменного тока.

Методика выбора ТП для питания ОВД изложена в описании п.1 (тема 5). См., например, серию БУВ-3509 /18/

II. Расчет основных характеристик (I), (M).

Под основными понимается характеристики (I), (M) системы ТП-Д, полученные при соблюдении условий:

,

где - соответственно текущие и номинальные значения напряжений на выходе ТП, а также магнитного потока ДПТ.

Ниже рассмотрена методика расчета статических характеристик (I),(M) без учета зоны прерывистых токов для реверсивных трехфазной мостовой схемы выпрямления.

Искомые характеристики рассчитываются по формулам:

;(1.6.)

где Е_d0 – максимальное значение выпрямленной ЭДС на выходе ТП (при =0, I=0);

_Н – номинальный угол управления ТП, соответствующий напряжению U_dH;

R_Э – эквивалентное сопротивление силовой цепи.

Записанные уравнения являются при известных допущениях линейными, поэтому для построения характеристик (I), (M) достаточно двух расчетных точек (см., например, п.3. тема 5). (Г-Д)

, (2.6)

где - действующие значения номинальных фазного и линейного напряжений вторичной обмотки сглаживающего трансформатора.

Координаты расчетных точек (см. рис.2.5):

1.

2. (см.4.2)

Для определения (I_Н) и (M_Н) следует использовать формулу 1.6. Определить угол _Н:

(двигателя)

Эквивалентное сопротивление силовой части при трехфазной мостовой встречно-параллельной схеме ТП с совместным согласованным управлением и четырьмя уравнительными дросселями определяется по формуле:

(3.6)

где m=6 – пульсность выпрямленного напряжения;

Х_Т, R_Т – индуктивное и активное сопротивление фазы согласующего трансформатора (Т_Р);

R_ТИР0 – сопротивление тиристора в проводящем состоянии;

R_УД, R_СД – активное сопротивления уравнительного и сглаживающего дросселей;

R_Я – определяется по (3.2.) с.16-17

где - полное сопротивление фазы согласующего Т_Р и его напряжение короткого замыкания (%), номинальное значение фазного тока вторичной обмотки (А), потери мощности короткого замыкания (Вт). /10,с.268/.Выбирают трансформаторы серии ТСП, ТСЗП.

Сопротивление R_УД, R_СДопределяются по справочным данным уравнительного и сглаживающего дросселей после предварительного расчета их индуктивностей (см. далее) и последующего их выбора.

Однако для предварительного расчета характеристик (I),(М) следует воспользуется рекомендациями:

где - падение напряжения на сглаживающем и уравнительном дросселей при номинальном токеI_dHпреобразователя.

В формуле 3.6 величина имеет смысл коммутационного сопротивления

Для приближенного определения R_Э можно воспользоваться формулу /8/ (если нет других возможностей):

,

где - номинальная мощность ТП и его КПД (_Н=0,940,96).
