- •Проектирование административных и бытовых зданий промышленных предприятий
- •Производительность труда на предприятии во многом зависит от уровня бытового и административного обслуживания
- •СНиП 2.09.04 - 87*
- •«Проектирование административно-бытовых зданий промышленных предприятий»
- •Основой для проектирования административно-бытовых зданий и помещений, как правило, является технологический процесс, который
- •Состав бытовых и административных помещений устанавливается в заданиях на проектирование и зависит от:
- •К бытовым относятся здания
- •Административные здания:
- •Для оптимальных результатов проектирования существует деление на 4 ступени уровня обслуживания, отличающиеся:
- •1.Внутри цеховые помещения и устройства - объекты
- •2.Цеховые и межцеховые здания и помещения – для
- •3.Заводские или общезаводские здания – объекты
- •4.Объекты районного значения – периодического или эпизодического обслуживания группы предприятий, формирующих промышленный район,
- •Административные и бытовые здания проектируют, как правило:
- •Административные и бытовые помещения располагают:
- •Административные и бытовые помещения могут располагаться (3 варианта) в:
- •Отдельно стоящие здания
- •Пристроенные здания
- •Встроенные помещения (вставки, встройки)
- •Размещение бытовых помещений допускается:
- •Общие конструктивные и объёмно- планировочные требования
- •Рекомендации по объёмно-планировочному решению
- ••Входы в здание – через тамбуры.
- ••Планировка должна обеспечивать надёжную и быструю эвакуацию.
- •Необходимые данные для проектирования
- ••Производства по санитарным характеристикам делятся на 4 группы (с подгруппами).
- ••Например, к первой группе отнесены производственные процессы, вызывающие загрязнение веществами 3 и 4
- •Проектирование бытовых и административных помещений связано со следующими расчётами:
- ••Административно-бытовые здания – это многофункциональный корпус, при проектировании которого используется принцип зонирования.
- •Санитарно-бытовые помещения (гардеробно-душевой блок)
- •Специальные бытовые помещения и устройства:
- •Гардеробные (классификация)
- ••Одежда хранится в закрытых шкафах.
- ••Количество отделений в шкафах или крючков вешалок для домашней и специальной одежды должно
- ••Шкафы в гардеробных устанавливают рядами.
- •При гардеробных следует предусматривать:
- •Душевые
- •Душевые кабины устанавливают рядами с шириной прохода:
- •Не допускается размещение душевых :
- ••При открытых душевых кабинах и со сквозным проходом предусматривают преддушевые из расчёта 0,7
- •Умывальные
- •• Умывальники бывают:
- •Расположение групповых умывальных в гардеробных
- ••Умывальники, как правило, устанавливают рядами.
- •Уборные
- ••Размер кабины уборной с унитазом (напольной чашей) - 1,2х0,8 м со входом через
- •Пример решения уборной и умывальной
- •Помещения здравоохранения
- ••Фельдшерские здравпункты и медицинские пункты – различные уровни медицинского обслуживания, зависящие от численности
- •Площадь медпункта составляет:
- ••Помещения для личной гигиены женщин – из расчёта 75 человек на одну установку.
- ••Помещения и места отдыха в рабочее время, помещения психологической нагрузки размещают в гардеробных
- •Помещения общественного питания
- •В состав столовой входят обязательные функциональные помещения:
- •Столовые, в зависимости от состава и количества работающих в смену, могут проектироваться:
- ••Расчёт числа посадочных мест в обеденном зале – одно на четырёх работающих в
- •Административные помещения
- •Площади помещений из расчёта на одного работника:
- •Пример расчётов [1]
- ••Расчётная площадь без административных помещений составила – 265,55 м2.
- ••Административные и бытовые помещения запроектированы в двухэтажной пристройке к цеху вдоль торцевой стены.
- ••Ознакомившись с типовыми решениями блоков различного назначения, на основании расчётных показателей, составляются поэтажные
2.Цеховые и межцеховые здания и помещения – для
обслуживания работающих одного или нескольких цехов ежедневно в обеденный перерыв, до и после работы:
•гардеробные;
•душевые и умывальные;
•столовые и буфеты;
•медицинские пункты;
•помещения общественных мероприятий и т.п.
Максимальный радиус обслуживания – 300 – 400 м.

3.Заводские или общезаводские здания – объекты
периодического обслуживания работающих одного предприятия или нескольких небольших соседних заводов:
•общезаводские здравпункты;
•филиалы поликлиник;
•столовые;
•заводские клубы и спортивные залы
Максимальный радиус обслуживания 800 – 1000 м.
4.Объекты районного значения – периодического или эпизодического обслуживания группы предприятий, формирующих промышленный район, комплекс или узел (возможно одно весьма крупное предприятие):
•заготовительные предприятия общественного питания;
•поликлиники;
•медсанчасти;
•спортивные комплексы;
•гостиницы;
•инженерные центры и т.п.
Максимальный радиус обслуживания 1500 – 2000 м.
Административные и бытовые здания проектируют, как правило:
•II уровня ответственности;
•срок службы 50 – 100 лет;
•степень огнестойкости зависит: - от числа этажей;
- площади этажа между противопожарными стенами;
- степени огнестойкости самого производственного здания (п.6.6. СП 2.13130.2009 « Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты»).
Административные и бытовые помещения располагают:
•в местах с наименьшим воздействием шума, вибрации и других вредных факторов;
•максимально приближая их к рабочим местам – обеспечение пешеходной доступности;
•с учётом общей схемы зонирования.

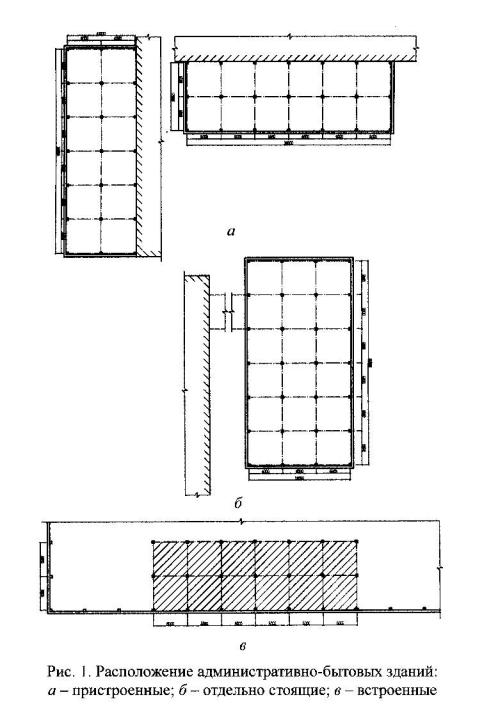

Административные и бытовые помещения могут располагаться (3 варианта) в:
•отдельно стоящих зданиях;
•пристройках к производственным зданиям;
•быть встроенными.

Отдельно стоящие здания
Для производств:
•связанных с работой под землёй (рудники, шахты, карьеры);
•с горячими процессами;
•взрывоопасных;
•с выделением газа, пыли, тепла;
•с открытыми промышленными установками.

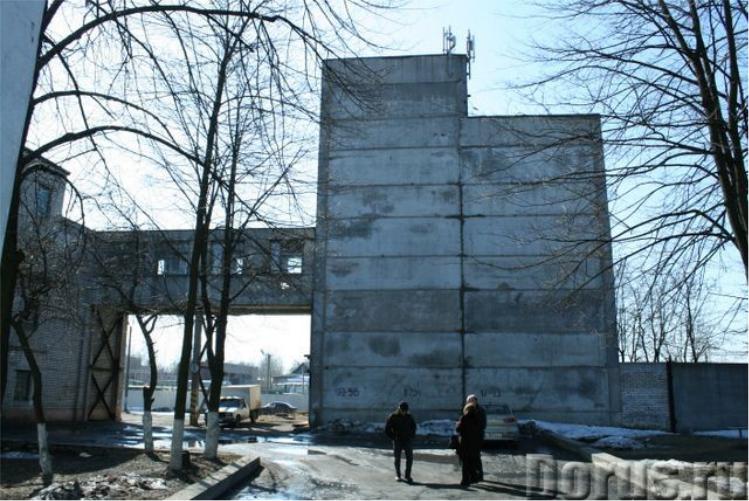

Сообщение с производственными зданиями - через тёплый переход: наземный, надземный, подземный.

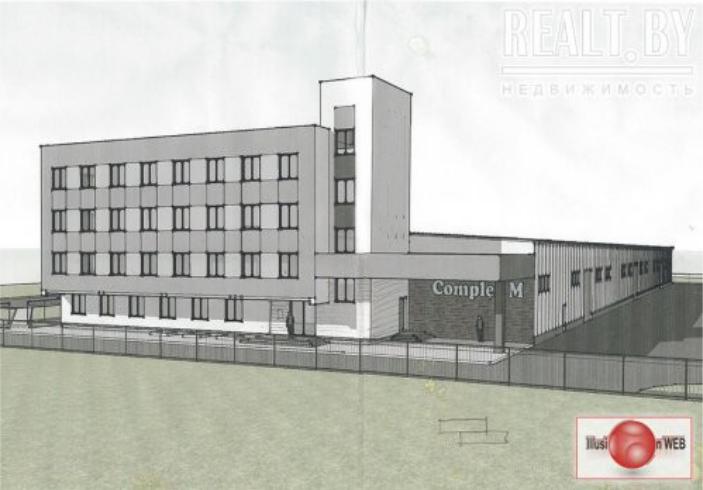

Пристроенные здания
Для предприятий:
•лёгкой промышленности;
•машиностроения;
•приборостроения;
•радиоэлектроники.
Пристраивают, как правило, с торцевых стен, когда не обязателен отрыв по условиям производства и отсутствует ввод железнодорожных и автомобильных путей.
Не должны ухудшать естественное освещение и аэрацию.
