2.4. Установка барьеров

Барьеры предназначены для защиты от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках выше 1 кВ, но не исключают преднамеренного прикосновения и при­ближения к токоведущим частям при обходе барьера. Для удаления барьеров не требуется применения ключа и инструмента, однако они должны быть закреплены так, чтобы их нельзя было снять непредна­меренно. Барьеры должны быть из изолирующего материала.

2.5. Размещение токоведущих частей вне зоны досягаемости

Установка барьеров и размещение вне зоны досягаемости до­пускается только в помещениях, доступных квалифицированному электротехническому персоналу.

Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.

В электроустановках до 1 кВ доступность прикосновению (зона досягаемости), в соответствии с рис. 2.3, определена рас­стояниями:

2,5 м - в местах, где человек, находящийся на проводящем основании, имеющем потенциал земли, может одновременно коснуться двух проводящих частей, имеющих разные потенциа­лы, вытянутыми руками, например, в проходе обслуживания с двусторонним расположением электрооборудования, а также при расположении токоведущих частей, например ошиновки, над проходом обслуживания,

1,25 м - в местах, где до токоведущей части можно дотя­нуться только одной рукой,

0,75 м - в местах, где доступность токоведущей части за­труднена, и возможность дотянуться до нее рукой, вытянутой на всю длину, отсутствует.

Указанные размеры даны без учета применения вспомогатель­ных средств (например, инструмента, лестниц, длинных предметов).

Для электроустановок выше 1 кВ опасные расстояния при приближении человека к токоведущим частям следует принимать в соответствии с требованиями глав 4.2 и 2.5 ПУЭ к ширине проходов, выполнению ограждений и расположению токоведущих частей над уровнем земли или пло­щадок обслуживания рабочей зоны

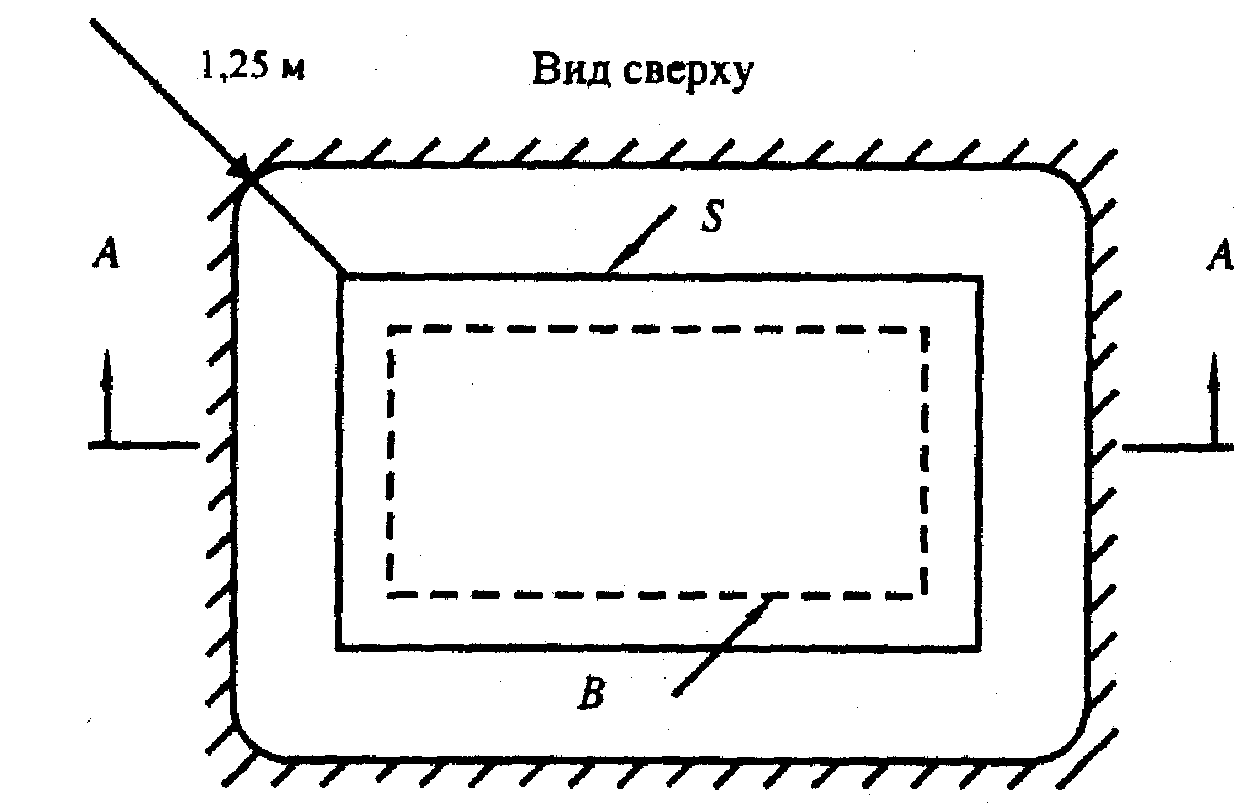

Рис 2.3. Зона досягаемости в электроустановках до 1 кВ:

S — поверхность, на которой может находиться человек;

В — основание поверхности S;

_ГГГГГГ — граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S;

0,75; 1,25; 2,50 м —расстояния от края поверхности S до границы зоны досягаемости.

Расположение токоведущих частей на недоступной высоте или в недоступном месте позволяет обеспечить безопасность без огражлений. При этом следует учитывать возможность случайного прикосновения к токоведущим частям поаредством длинных предметов, которые человек может держать в руках. Если к токоведущим частям, расположенным на высоте, возможно прикосновение с мест, редко посещаемых людьми.(крыш, площадок и т.п.) , в этих местах должны быть установлены ограждения или приняты другие меры безопасности.
