Монтаж автономных кондиционеров

Автономные кондиционеры выполняются в виде металлического шкафа сравнительно небольших размеров и массы и поставляются заводом-изготовителем в собранном виде.

Последовательность операций

1. Выверка основания под кондиционер.

2. Снятие передней и задней (верхней) панелей.

3. Строповка кондиционера (рис. 50).

4. Установка кондиционера на основание.

5. Крепление кондиционера с помощью анкерных болтов к основанию.

6. Расстроповка кондиционера.

7. Соединение кондиционера с трубопроводом воды и подключение к электросети.

8. Опробование кондиционера.

9. Установка верхних панелей.

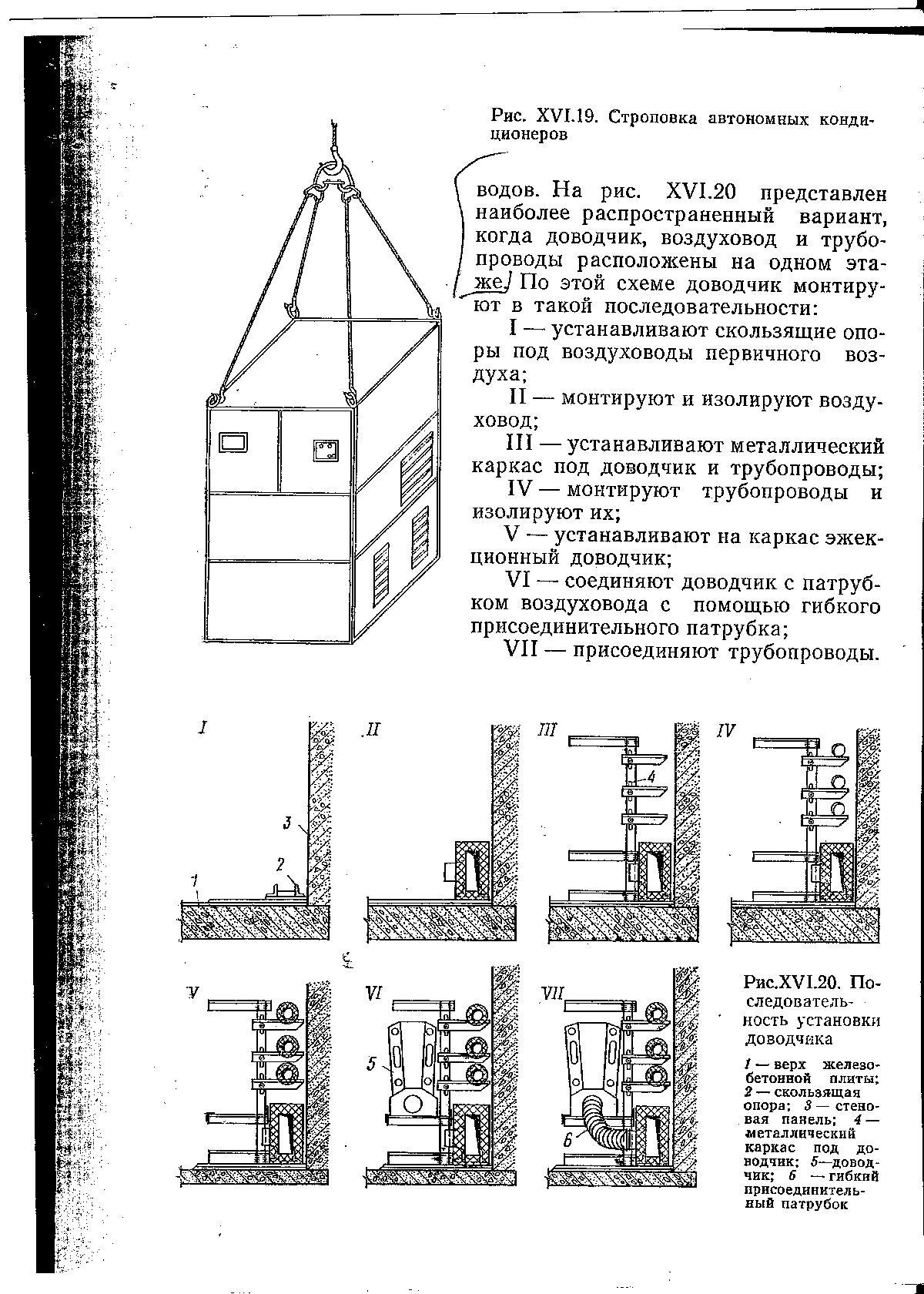

Рис. 50. Строповка

автономных кондиционеров

Монтаж эжекционных доводчиков

Эжекционные доводчики имеют небольшие размеры и массу. На этажи здания доводчики доставляют грузовым лифтом и вручную подносят к местам установки. Существуют различные варианты взаимного расположения доводчика, воздуховода и трубопроводов. На рис. 51 представлен наиболее распространенный вариант, когда доводчик, воздуховод и трубопроводы расположены на одном этаже.

Рис. 51. Последовательность установки доводчика

1 – верх железобетонной плиты;

2 – скользящая опора; 3 – стеновая панель; 4 – металлический каркас; 5 – доводчик; 6 – гибкий присоединительный патрубок

I – Установка скользящих опор под воздуховоды первичного воздуха.

II – Монтаж и изоляция воздуховодов.

III – Установка металлического каркаса под доводчик и трубопроводы.

IV – Монтаж и изоляция трубопроводов.

V – Установка на каркас эжекционного доводчика.

VI – Соединение доводчика с патрубком воздуховода с помощью гибкого присоединительного патрубка.

VII – Присоединение трубопроводов.

Монтаж приточных камер и отопительно-вентиляционных агрегатов Монтаж приточных камер

Типовые приточные камеры состоят из отдельных секций: вентиляционной, соединительной, калориферной и приемной. Секции камер доставляют на объект в собранном виде или отдельными узлами и панелями.

для монтажа вентиляционных камер те же грузоподъемные механизмы и методы, что и при монтаже секций кондиционеров. Секции камер монтируют в направлении от приемного клапана к вентиляционному агрегату в такой последовательности:

1. устанавливают грузоподъемные средства;

2. монтируют в воздухозаборе приемный клапан и патрубок, соединяющий клапан с приемной секцией; длина патрубка определяется толщиной стены;

3. стропят приемную секцию;

4. устанавливают приемную секцию;

5. присоединяют приемную секцию на болтах, применяя прокладки.

В такой же последовательности устанавливают остальные секции камеры.

Секции между собой соединяют на болтах, применяя прокладки из мягкой резины. Соединительные, калориферные и приемные секции вентиляционных камер монтируют непосредственно на полу. Вентиляционные секции устанавливают на виброизолирующих основаниях. К соединительной секции и подающему воздуховоду вентилятор присоединяют мягкими вставками.

Монтаж подвесных отопительно-вентиляционных агрегатов

Монтаж подвесных агрегатов (рис. 52) начинают с установки кронштейна на колонне (стене) (а). Автокраном устанавливают агрегат в проектное положение с монтажной вышки (б), закрепляют его на кронштейне и снимают стропы. К установленному агрегату подсоединяют трубопроводы (в).
