КРАН БАШЕННЫЙ СТТ 141-8 TS 16
(Италия)
Грузовые характеристики
01, 02, 03, ... 07 - варианты исполнения стрелового оборудования крана.

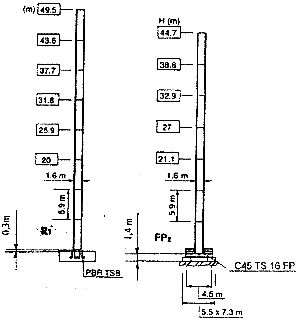

Способы установки башни
Требования к питающей электросети
|
Цепь |
Род тока |
Частота, Гц |
Напряжение, В |
Число фаз |
|
|
Силовая |
Механизм подъема груза |
Переменный |
50 |
380 |
3 |
|
|
Остальные механизмы |
Переменный |
50 |
380 |
3 |
|
Управления |
Переменный |
50 |
48/24 |
1 |
|
|
Ремонтного освещения |
Переменный |
50 |
48 |
1 |
|
|
Габаритное освещение крана - 3 лампы |
Переменный |
50 |
24 |
1 |
|
Суммарная мощность двигателей - 39 кВт
Техническая характеристика
|
Наименование параметров |
Значения для исполнений |
||||||
|
|
01 |
02 |
03 |
04 |
05 |
06 |
07 |
|
Максимальный грузовой момент, тм |
121,6 |
136,8 |
148,0 |
153,6 |
155,2 |
161,6 |
161,6 |
|
Грузоподъемность максимальная нетто, т |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
|
Грузоподъемность при максимальном вылете нетто, т |
1,6 |
2,1 |
2,6 |
3,1 |
3,6 |
4,25 |
5,1 |
|
Вылет максимальный, м |
60 |
55 |
50 |
45 |
40 |
35 |
30 |
|
Вылет при максимальной грузоподъемности, м |
15,2 |
17,1 |
18,5 |
19,2 |
19,4 |
20,2 |
20,2 |
|
|
|||||||
|
Высота подъема крюка от поверхности земли свободно стоящего крана, м: |
|||||||
|
- анкерное крепление R1 |
49,5 |
49,5 |
49,5 |
49,5 |
49,5 |
49,5 |
49,5 |
|
- на фундаментных плитах FP2 |
44,7 |
44,7 |
44,7 |
44,7 |
44,7 |
44,7 |
44,7 |
|
Высота подъема максимальная, м |
|||||||
|
- анкерное крепление R1 |
67,2 |
67,2 |
67,2 |
67,2 |
67,2 |
67,2 |
67,2 |
|
- на фундаментных плитах FP2 |
68,3 |
68,3 |
68,3 |
68,3 |
68,3 |
68,3 |
68,3 |
|
Глубина опускания, м |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Источник информации:
ОАО "УПРАВЛЕНИЕ МЕХАНИЗАЦИИ - 3"
