мощность снимаемого растительного слоя торфа или слабого грунта, подлежащего замене;

средневзвешенные на участок единичные стоимости выполнения земляных работ: из выемки в насыпь, из выемки в кавальер, из резерва в насыпь;

дифференцированно для левой и правой частей поперечного профиля задают уклон земли, ширину и уклон земляного полотна поверху, параметры откоса для большой насыпи, малой насыпи, большой выемки, малой выемки.

Оптимизацию продольного профиля выполняют с ориентировочным учетом способов производства работ и распределения земляных масс. При этом проектируемый профиль разбивают на участки, где насыпь и выемки сооружают совместно. На каждом из участков задают соотношения объемов насыпей Vн и выемок Vв вида:

kVв ³ Vн + C, где

k - коэффициент, позволяющий учитывать степень уплотнения грунта и непригодность использования части грунта выемок для сооружения насыпи;

C - слагаемое, позволяющее учитывать запасы грунта на соседних участках или транспортных развязках (может быть как положительным, так и отрицательным).

Если при поиске положения оптимальной линии продольного профиля учитывают и стоимость искусственных сооружений, то необходимы данные об увеличении стоимости сооружений при изменении рабочей отметки на 1 м.

Задачу проектирования оптимального продольного профиля решают в интерактивном режиме с оценкой промежуточных результатов на экране монитора.

29.3. Метод «граничных итераций»

Метод «граничных итераций» разработан в 1967 году Е.Л. Фильштейном. Метод, реализованный в виде компьютерной программы «Пола», при проектировании оптимальной линии продольного профиля автомобильных дорог позволяет учитывать следующие условия и ограничения:

1389

База нормативной документации: www.complexdoc.ru

для каждого элемента продольного профиля уклон проектной линии Кi не должен превышать предельно допустимого значения

. Для обеспечения зрительной плавности и ясности трассы, органического вписывания ее в окружающий ландшафт и достижения в связи с этим высоких уровней удобства и безопасности движения методом предусмотрена возможность дифференцированного задания предельных уклонов

на различных участках автомобильной дороги;

в каждой точке проектной линии, представляющей собой плавную кривую переменного радиуса, радиусы кривизны вертикальных выпуклых и вогнутых кривых не должны быть меньше допустимых значений

и

. Методом предусмотрена возможность дифференцированного задания допустимых значений радиусов вертикальных кривых на различных участках автомобильной дороги;

высотные отметки проектной линии в специально оговоренных точках, называемых фиксированными, должны быть равными заданным значениям. К этим точкам могут быть отнесены отметки проезжей части мостов и путепроводов, головок рельсов железных дорог и проезжей части автомобильных дорог, пересекаемых в одном уровне, отметки проезда в населенных пунктах и т.д. Фиксированными являются также точки начала и конца проектируемого участка автомобильной дороги;

высотные отметки проектной линии в специально оговоренных точках или зонах, называемых ограничивающими, должны быть не ниже заданных значений. К этим точкам обычно относят отметки пойменных насыпей на подходах к мостам, отметки

1390

База нормативной документации: www.complexdoc.ru

насыпей на болотах, над трубами, минимальные отметки проезда на мостах и путепроводах, когда их высоты не зафиксированы строго;

отметки точек верха зоны с гидрогеологическими условиями, затрудняющими или делающими нежелательным прохождение проектной линии продольного профиля ниже границы этой зоны. К этим ограничениям, называемым контурными, относят, например, требование проложения проектной линии без выемок, либо с выемками ограниченной глубины. Для этой цели проектировщик задает значение ± h' - расстояние от черной линии, на котором должна находиться параллельная ей ограничивающая линия с указанием начала и конца этой зоны.

При автоматизированном проектировании оптимальной линии продольного профиля должна быть обеспечена минимальная строительная стоимость. Для этой цели задают ориентировочно стоимость 1 м3 грунта насыпи и 1 м3 грунта выемки, которые назначают дифференцированно по участкам проектируемой дороги в зависимости от категории разрабатываемого грунта, способа производства работ, дальности возки и т.д.

Тип поперечного профиля земляного полотна в каждом сечении выбирают в зависимости от рабочей отметки, ее знака и заданных параметров земляного полотна. Метод «граничных итераций» и программа «Пола» предусматривают в процессе проектирования автоматический выбор типа поперечного профиля земляного полотна, задаваемого параметрами основных форм насыпей и выемок (рис. 29.2).

1391

База нормативной документации: www.complexdoc.ru

Рис. 29.2. Поперечные профили земляного полотна, используемые при автоматизированном проектировании продольного профиля по программе «Пола-2»

К параметрам земляного полотна относят: его ширину, коэффициенты заложения откосов, ширину берм, размеры кюветов и резервов и т.д. В зависимости от знака и численного значения рабочей отметки при подсчете объемов земляных работ в расчет автоматически вводят соответствующие очертания поперечников земляного полотна.

Стоимость отвода 1 м2 земельных угодий, по которым проходит автомобильная дорога, задают с целью учета изменения стоимости

1392

База нормативной документации: www.complexdoc.ru

строительства, связанного с постоянным отчуждением земель при высотном перемещении проектной линии.

Стоимость искусственных сооружений при автоматизированном проектировании оптимального продольного профиля учитывают заменой участков автомобильных дорог на искусственных сооружениях эквивалентными по стоимости участками земляного полотна.

Автоматизированное определение оптимального положения проектной линии продольного профиля оказывается наиболее эффективным при проектировании автомобильных дорог в пересеченной местности. В этих случаях совершенно необходимым является учет косогорности при подсчетах объемов земляных работ и корректировке проектной линии для отыскания оптимума. Поперечные профили земли, получаемые с использованием цифровых моделей местности (ЦММ) или в результате съемки местности по характерным точкам, преобразуют в двухскатный эквивалентный профиль с точкой перелома, лежащей по оси проектируемой дороги. Для этой цели задают уклоны левой и правой от оси частей поперечника и его пикетажное положение. Очертание косогора в промежуточных сечениях между заданными поперечниками интерполируется автоматически программным путем и учитывается при подсчете объемов земляных работ. Тип поперечного профиля земляного полотна в каждом сечении косогорного участка автоматически выбирается в зависимости от величин рабочих отметок, параметров земляного полотна, положения точек пересечения поверхности косогора с откосами земляного полотна.

Основная идея метода «граничных итераций» состоит в следующем. Для решения поставленной задачи определен класс функций, в котором отыскивается оптимальное решение, - это ломаная линия со строительным шагом, принимаемым обычно равным 20 м. Ломаная с минимально возможным строительным шагом представляет собой дискретный аналог кривой переменного радиуса. Являясь более гибким элементом по сравнению с обычной круговой (или параболической) кривой, она позволяет максимально приближаться к оптимальному решению и обеспечивает большую зрительную плавность и ясность трассы, что для автомобильных дорог (особенно высоких категорий) имеет одно из важнейших значений.

Для получения нулевого (отправного) проектного профиля строят математическую модель профиля земли по оси дороги

1393

База нормативной документации: www.complexdoc.ru

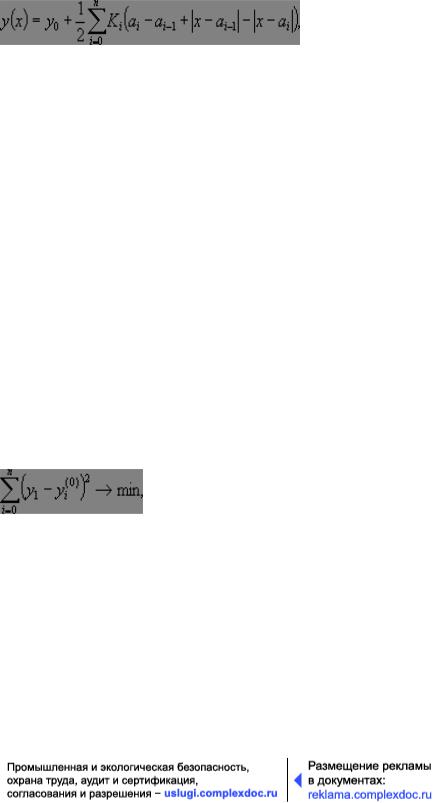

(черного профиля) в классе ломаных с равным шагом. Как известно, исходный черный профиль всегда представляют в виде ломаной с неравным шагом, уравнение которой имеет вид:

- тангенс угла наклона i-го отрезка;

аi, уi - соответственно, абсциссы и ординаты ломаной (т.е. черного профиля).

Математическая модель черного профиля в классе ломаной с равным шагом должна наименьшим образом отклоняться от исходного черного профиля, описываемого уравнением (29.1).

Задача оптимизации положения проектной линии продольного профиля сводится к отысканию такого ее положения, при котором достигается:

(29.2)

при выполнении ограничений:

по уклону

1394

База нормативной документации: www.complexdoc.ru

при 1<i<п

(29.3)

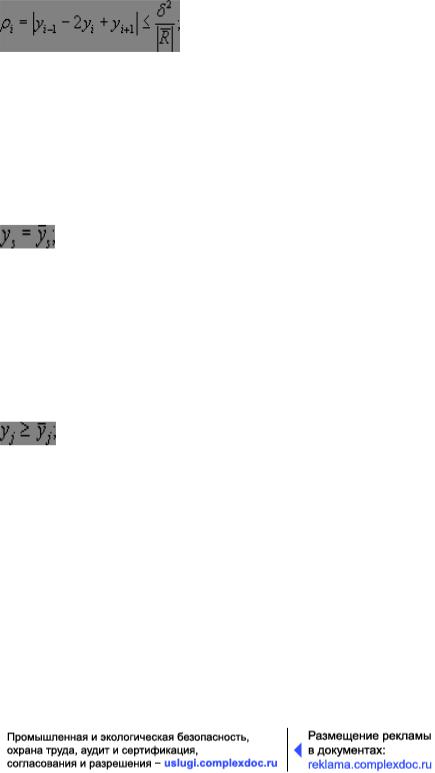

по кривизне

(29.4)

по фиксированным точкам

(29.5)

по ограничивающим точкам и зонам

где

(29.6)

уi - ординаты проектной линии;

- предельно допустимые уклоны;

1395

База нормативной документации: www.complexdoc.ru

- предельные радиусы кривизны для выпуклых и вогнутых вертикальных кривых;

- фиксированные точки;

- ограничивающие точки и зоны.

Задача отыскания в принятом классе функций такой ломаной, которая удовлетворяла бы заданным ограничениям (29.3-29.6) и в то же время соответствовала минимуму строительной стоимости возведения земляного полотна (29.2), разбивается на два этапа.

На первом этапе отыскивается положение проектной линии продольного профиля, соответствующее минимуму профильных объемов земляных работ при единообразном очертании поперечного профиля земляного полотна.

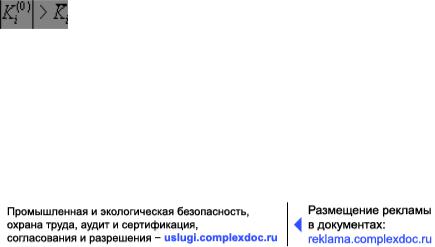

Нулевым приближением является модель черного профиля земли у(0), которое, естественно не может быть окончательным, так как в общем случае для некоторых элементов линии у(0) оказываются не выполненными ограничения (29.3-29.6). В связи с этим вначале проектная линия регулируется по величине допустимого уклона. Для этой цели отыскивается какое-либо

, и находят такое решение у(1), при котором достигается

min (у(1) - у(0))2 и

. Затем выбирают

1396

База нормативной документации: www.complexdoc.ru

и отыскивают такое положение проектной линии у(2), при котором достигается min(у(2) - у(1))2 и

и т.д.

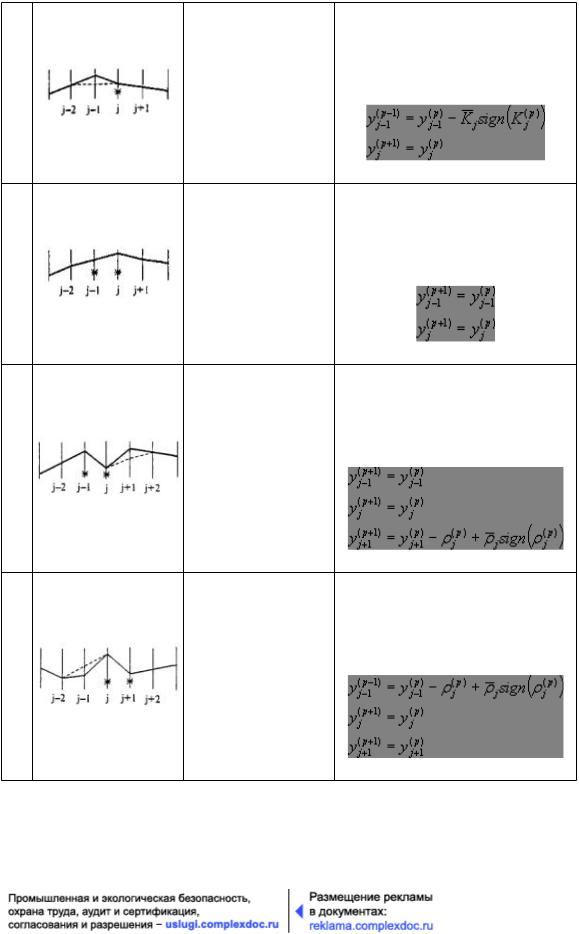

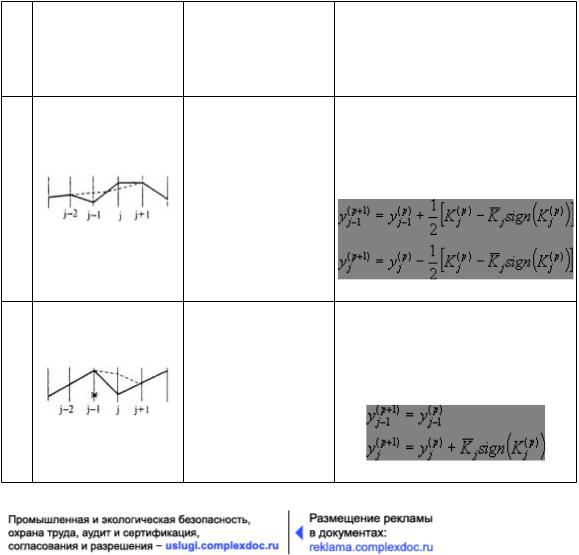

Иными словами, на каждом р-м шаге алгоритма накладывается только одно ограничение и ищется минимальное отклонение не от нулевого приближения (у(0)), а от решения полученного на (р-1)- м шаге алгоритма. В этом заключается основная идея метода «граничных итераций». Возможные расчетные случаи при регулировании продольного уклона представлены в табл. 29.2.

Таблица 29.2.

Расчетные случаи при регулировании продольного уклона

Индексы

N/n Схема фиксированных Расчетные формулы ординат

-

1397

База нормативной документации: www.complexdoc.ru

-

-

1398

База нормативной документации: www.complexdoc.ru

-

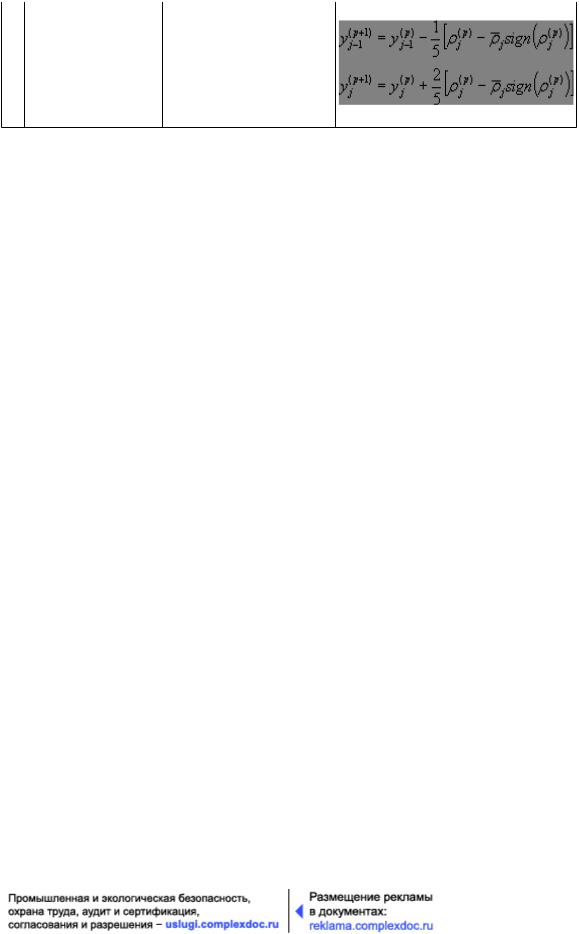

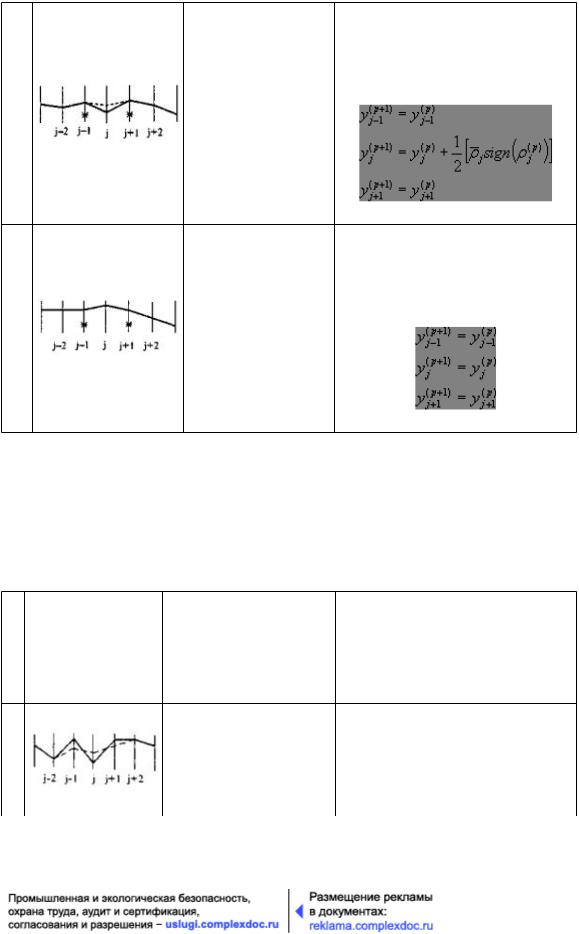

Затем аналогичным образом проектная линия регулируется по кривизне и т.д. Возможные расчетные случаи при регулировании проектной линии по кривизне представлены в табл. 29.3.

Таблица 29.3.

Расчетные случаи при регулировании кривизны

1399

База нормативной документации: www.complexdoc.ru

1400

База нормативной документации: www.complexdoc.ru

Отличительные особенности метода «граничных итераций» от других методов оптимизации состоят в том, что в процессе поиска допустимого решения не производится прямого вычисления и сравнения функции цели - строительной стоимости. Все промежуточные состояния продольного профиля являются недопустимыми по техническим ограничениям, но каждое последующее состояние имеет невязку в ограничениях меньшую, чем предыдущее состояние. Первое допустимое по техническим ограничениям решение является оптимальным при условии единообразного очертания поперечного профиля и одинаковой стоимости единицы объема земляных работ по всей трассе.

На втором этапе автоматизированного проектирования продольного профиля осуществляется коррекция проектной линии, полученной на первом этапе, е учетом фактического очертания поперечных профилей земляного полотна и с учетом различных стоимостных показателей возведения земляного полотна на различных участках проектируемой автомобильной дороги. Для этого в программе «Пола» использован эффективный эвристический метод коррекции проектной линии продольного профиля.

После определения предварительного положения проектной линии вычисляют рабочие отметки и соответствующие им стоимости каждого условного поперечника на единице длины трассы. Затем в зависимости от численного значения и знака рабочей отметки, параметров истинного поперечного профиля и фактической стоимости 1 м3 грунта вычисляют скорректированную рабочую отметку при условии, что стоимость единицы длины истинного поперечника должна равняться стоимости ранее найденного условного поперечника. Поскольку при этом могут быть нарушены некоторые ограничения, то в результате новой корректировки отыскивают линию, отвечающую условиям (29.3) - (29.6) и минимально отклоняющуюся от скорректированной из условия (29.2).

По полученному профилю производят распределение земляных масс, определяют действительную стоимость разработки грунта
