точки вливания с главной дороги и пропускной способности зоны переплетения.

9.1.9.При проектировании пересечений в разных уровнях необходимо производить проверку возможного образования заторов на съездах в соответствии с методикой, изложенной в приложении 9.

В случаях, когда на основании расчетов будет установлена вероятность образования затора, необходимо увеличить пропускную способность съезда, либо уменьшить интенсивность поворачивающего потока или применить оба мероприятия одновременно.

9.1.10.При проектировании пересечений неполного типа на главной дороге не должно быть конфликтных точек пересечений потоков.

При ограниченных площадях земли (например, в зонах плотной пригородной застройки) на основе технико-экономических расчетов допускается устройство развязок обжатого типа. Обжатые съезды размещают вдоль главных дорог, что позволяет отнести более короткий участок переплетения левоповоротных потоков на второстепенную дорогу..

9.1.11.При выборе типа петлеобразного съезда следует учитывать, что их пропускная способность ограничивается зоной переплетения (межпетлевого участка) до 800 авт./ч (Рис. 9.1.2). Интенсивность движения в зоне переплетения равна сумме интенсивностей движения потоков, вливающихся со съезда №1 и поворачивающих на съезд №2.

Рис. 9.1.2 График применимости (по пропускной способности) различных типов левоповоротных съездов:

1- область применимости петлевых левоповоротных съездов пересечений в разных уровнях типа «клеверный лист»;

273

2 - область применимости прямых левоповоротных съездов; N№1, N№2 - интенсивности движения на съездах № 1, 2, авт./час.

9.1.12. Проектирование пересечений неполного типа следует выполнять с учетом возможности последующей их реконструкции при возрастании интенсивности движения. В проектах следует предусматривать резервирование площади земли для размещения дополнительных съездов. При назначении ширины проезжей части путепроводов учитывают возможность размещения в дальнейшем дополнительных полос проезжей части.

9.2. Типы пересечений в разных уровнях

9.2.1.По числу примыкающих автодорог транспортные развязки классифицируются на:

∙двусторонние;

∙трехсторонние;

∙четырехсторонние;

∙многосторонние.

9.2.2.Основные типы конфигураций развязок в разных уровнях приводятся на рис 9.2.1-9.2.7.

Рис 9.2.1 Трехсторонние развязки (труба)

Рис 9.2.2 Ромбовидное пересечение типа бриллиант

274

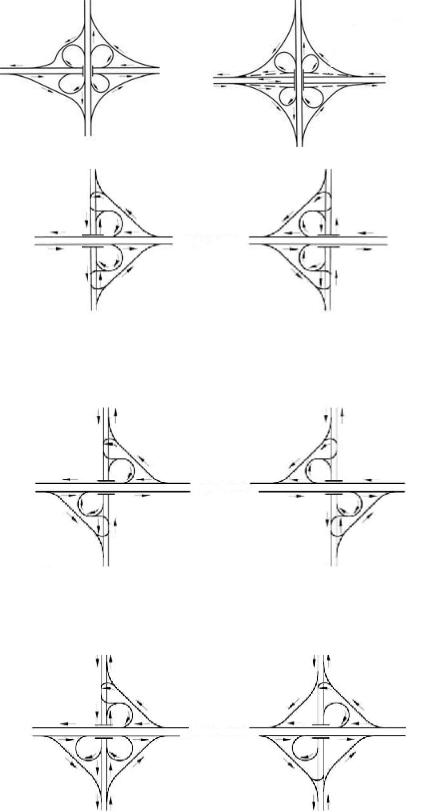

Рис 9.2.3 Полный клеверный лист

Два квадранта рядом по обе стороны от главной дороги

Два квадранта по диагонали:

а) выход с главной дороги на ближней стороне б) выход с главной дороги на дальней стороне

275

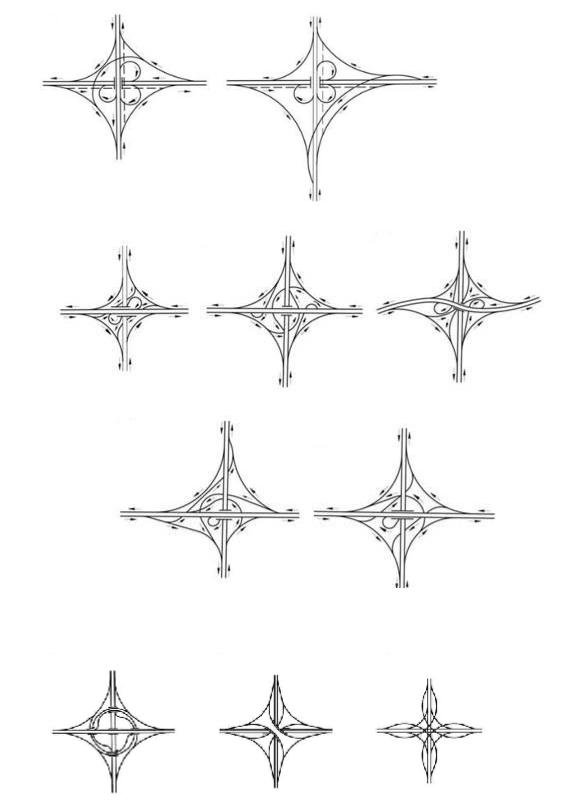

Рис 9.2.5 Полунаправленные с переплетением

Рис 9.2.6 Многоуровневые полунаправленные и директивно направленные

Полунаправленное Четырехуровневое Компактное

Рис 9.2.7 Многоуровневые полупрямые и директивно направленные

9.2.3. Тип пересечения автомобильных дорог в разных уровнях должен определяться с учетом суммарных затрат и выгод пользователей автомобильных дорог за период жизненного цикла сооружения.

276

9.3. Требования к проектному решению пересечений в разных уровнях

9.3.1.При проектировании пересечения дорог в разных уровнях проектное решение принимают в зависимости от перспектив изменения интенсивности движения на пересекающихся дорогах. При этом необходимо учитывать пространственное положение пересечения, его место в дорожнотранспортной системе, согласованность с другими пересечениями и схемой организации движения, его видимость, наглядность и понятность водителю.

9.3.2.При проектировании пересечений и примыканий на вновь проектируемых и реконструируемых дорогах следует руководствоваться следующими требованиями, направленными в первую очередь на повышение безопасности движения:

При проектировании пересечений в разных уровнях для обеспечения безопасности движения необходимо:

1) обеспечивать расчетные расстояния видимости на главной и второстепенной дорогах и всех других элементах пересечения;

2)предусматривать меры, которые бы сводили до минимума возможность неправильного восприятия дорожных условий, что достигается за счет принятия мер ограничения выезда на близлежащих примыканиях и соответствующим оформлением участков съездов;

3)обеспечивать достаточные расстояния для безопасного снижения скорости с расчетной скорости на главной дороге до расчетной скорости на съезде;

4)избегать по возможности устройства левоповоротных съездов;

5)выносить из зоны пересечения не связанные с дорогой сооружения, там, где их невозможно отделить дорожным ограждением;

6)устраивать переходно-скоростные полосы требуемой длины с обеспеченным расстоянием видимости, чтобы выезжающий на главную дорогу автомобиль мог развить необходимую скорость и выбрать интервал в

потоке, достаточный для безопасного вливания;

277

ООО «НПФ РУСАВТОДОР» Шифр темы – УД 47/250

7) увязывать продольный профиль второстепенной дороги с поперечным уклоном проезжей части главной дороги.

9.3.3. Полные и неполные пересечения в разных уровнях по возможности следует располагать на прямолинейных горизонтальных участках дорог. В случае расположения их на кривых в плане радиусы этих

9.3.4.Продольный уклон дорог на пересечениях в разных уровнях не должен превышать для дорог I категории 30‰, II, III категории 40‰. На пересечениях неполного типа и полный «клеверный лист» допускаются большие уклоны, но не более допустимых для данной категории.

9.3.5.Следует избегать расположения пересечений на выпуклых вертикальных кривых. Если по условиям проектирования дорог или при строительстве пересечения в разных уровнях на эксплуатируемых дорогах пересечение дорог приходится на выпуклую вертикальную кривую, радиус этой кривой должен обеспечивать видимость в продольном профиле, соответствующую расчетной скорости движения.

9.3.6.Расстояние между пересечениями в разных уровнях следует назначать для автомагистралей не менее 5 км (для участков, проходящих по населенным пунктам - 1500 м), для скоростных дорог - не менее 1,0 км, но при этом такое расстояние должно быть достаточным для размещения разгонных и тормозных переходно-скоростных полос. В пригородной зоне крупнейших городов расстояние между развязками определяется с учетом сложившейся сети дорог.

9.3.7.Расстояния между примыканиями и отмыканиями на многополосных дорогах различной функциональной классификации должны быть не менее значений, указанных в таблице 9.3.1.

278

Минимальное расстояние между примыканиями к дорогам различной функциональной классификации (для многополосных дорог)

Таблица 9.3.1

А - между двумя чередующимися примыканиями к автомагистрали: на развязках между двумя автомагистралями и автомагистралью с местной распределительной дорогой.

B - между двумя чередующимися примыканиями к распределительной дороге: на развязке автомагистрали с распределительной

или местной дорогой и развязке на пересечении распределительной дороги с местной дорогой.

C - между двумя чередующимися примыканиями к автомагистрали: оба на развязках на пересечении автомагистрали с

распределительной или местной дорогой.

D - между двумя чередующимися примыканиями к распределительной дороги: обе на развязках на пересечении с местной или

соединительной дорогой.

279

9.4. Требования к элементам пересечений в разных уровнях

9.4.1. Примыкание съезда к основной проезжей части может осуществляться с переходно-скоростными полосами и без них.

На развязках съезды без переходно-скоростных полос (Рис. 9.4.1, а) допускаются лишь на дорогах IV-V категорий. Съезды с переходноскоростными полосами (Рис. 9.4.1, б) а также съезды, имеющие своим продолжением самостоятельную дополнительную полосу дороги (Рис. 9.4.1), в) устраивают на дорогах более высоких категорий, в зависимости от соотношения интенсивностей движения на основных полосах и съездах.

Рис. 9.4.1 Варианты сопряжения съездов с к основной проезжей частью

а – без переходно-скоростной полосы;

б – с переходно-скоростной полосой;

в – с дополнительной полосой проезжей части главной дороги.

9.4.2.Выезды с дороги и въезды на нее рекомендуется располагать справа по движению, так как при расположении слева слияние и разделение потоков значительно опаснее. Левостороннее примыкание съезда допускается лишь для прямых левоповоротных съездов при высокой интенсивности движения поворачивающих потоков с устройством после съезда дополнительной полосы на основной проезжей части по схеме (рис. 4.2, в) на всем протяжении до следующего пересечения.

9.4.3.Съезды пересечений в разных уровнях следует проектировать на расчетную скорость, обеспечивающую необходимую пропускную способностьсъезда Nс авт./ч, определяемую по формуле:

Nc = KVррас * Nmax ,

Кvрасч - коэффициент, учитывающий влияние расчетной скорости съезда на его пропускную способность (табл. 9.4.1);

280

Nmax - максимальная пропускная способность съезда в зависимости от интенсивности движения по правой полосе главной дороги определяемая в соответствии с методикой, изложенной в приложении 5.

Таблица 9.4.1

9.4.4.Минимальную расчетную скорость на съездах необходимо принимать для пересечений в разных уровнях на:

- внегородской автомобильной дороге - 45 км/час, - магистральной улице - 25 км/час.

9.4.5.Расчетная скорость при проектировании съездов пересечений в разных уровнях устанавливают на основании технико-экономических расчетов. При этом следует учитывать, что снижение расчетной скорости движения съездов вызывает значительное увеличение длин переходноскоростных полос. Для обеспечения безопасности и удобства движения расчетную скорость для элементов пересечений в разных уровнях рекомендуется выбирать:

- для правоповоротных съездов - равной скорости организации движения дороги, с которой начинается правый поворот, но не менее 60 км/ч;

- для левоповоротного петлевого ересечения в разных уровнях «клеверный лист» - не менее 45 км/ч; для обжатого левоповоротного петлевого съезда - не менее 25 км/ч;

- для прямого левоповоротного съезда - равной скорости организации движения дороги, с которой выполняется левый поворот, но не менее 60 км/ч;

281

-для пересечений в разных уровнях с распределительным кольцом - не менее 45 км/ч; для распределительных колец при организации местного движения на транспортной развязке - не менее 25 км/ч.

9.4.6. Значения поперечного уклона виражей на съездах в районах с редкими случаями образования гололеда рекомендуется принимать:

-для петель левоповоротных съездов пересечений «клеверный лист»

-не более 40‰;

-для правоповоротных съездов, рассчитанных на скорость 60 и более км/ч - не более 30‰;

-для прямых, полупрямых и кольцевых левоповоротных съездов - до

30‰;

-для других видов съездов, рассчитанных на скорости менее 45 км/ч,

-не более 40‰.

9.4.7. Ширину проезжей части однополосных петлевых съездов рекомендуется принимать равной 5,5 м, других типов съездов – 5,0 м.

С учетом обеспечения объезда автомобиля при его аварийной остановке общая ширина покрытия (проезжая часть, краевые полосы, укрепленная обочина) должна быть не менее 6,0 м, а в случае движения большегрузных автомобилей и общественных видов транспорта – 7,0 м.

Ширину обочин на съездах следует принимать с учетом установки на них элементов инженерного оборудования (ограждения, опоры освещения и др.), согласно действующих норм. При отсутствии элементов инженерного оборудования ширина обочины должна быть не менее 1,5 м. В ширину обочины входит краевая полоса шириной 0,5 м и грунтовая часть шириной не менее 0,5 м. Остальная часть обочины должна быть укреплена.

9.4.8. При устройстве съездов с несколькими полосами движения ширину каждой полосы проезжей части следует принимать равной 3,75 м с учетом уширения на кривых в плане.
