элементов поперечного профиля автомобильных дорог назначают в зависимости от категории дорог, дорожно-климатической зоны района проектирования, типа покрытия, типа укрепления и т.д. (см. п. 8.6).

Разницу между высотой (отметкой) поверхности земли по оси дороги и высотой (отметкой) бровки земляного полотна, определяющей высоту насыпи или глубину выемки, называют рабочей отметкой (рис. 8.4.).

Рис. 8.4. Схемы к определению рабочей отметки земляного полотна:

а - в выемке; б - в насыпи

На участках закруглений в плане при устройстве виражей рабочие отметки обычно исчисляют по внутренней бровке земляного полотна.

8.3. Элементы продольного профиля

Продольный профиль дороги - это развернутый в плоскость чертежа вертикальный разрез по оси дороги (в отметках бровки земляного полотна).

Продольный профиль автомобильной дороги принято изображать в виде специального чертежа (см. рис. 2.6), являющегося одним из основных документов, по которым осуществляется строительство автомобильной дороги. Чертеж продольного профиля обязательно содержит следующие данные о местности и проектных решениях:

проектные данные о системе поверхностного водоотвода, искусственных сооружениях (трубах, мостах, путепроводах), съездах и переездах и рабочих отметках;

изображение проектной линии продольного профиля по бровке земляного полотна;

325

База нормативной документации: www.complexdoc.ru

изображение черного профиля земля по оси дороги, представляемого двойной линией;

грунтово-геологический разрез по оси дороги;

специальную таблицу, содержащую графы: развернутый план трассы; грунт верхней части земляного полотна; тип дорожной одежды; типы поперечных профилей земляного полотна; укрепление кюветов; уклоны кюветов; отметки кюветов; уклоны и вертикальные кривые (проектной линии дороги); отметки по бровке земляного полотна; отметки земли по оси дороги; расстояния; пикеты, кривые, километры.

Таблицы чертежа продольного профиля несколько различаются для традиционного (см. рис. 2.2) и автоматизированного проектирования (см. рис. 2.4). На рис. 2.2 показаны основные размеры граф таблицы чертежа продольного профиля, соблюдение которых является обязательным при изготовлении чертежа.

Проектную линию продольного профиля обычно представляют сопряженными между собой в точках с одинаковыми продольными уклонами элементами: параболическими кривыми и прямыми. Возможные случаи сопряжения элементов продольного профиля между собой, схемы их оформления представлены на рис. 8.5.

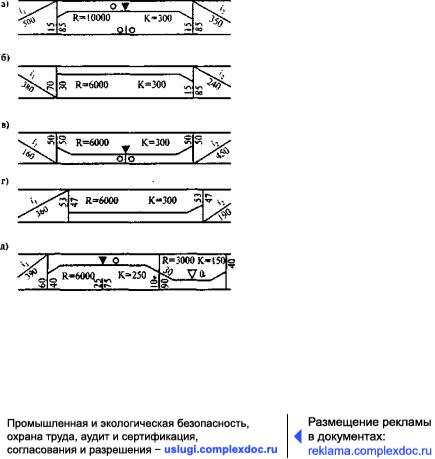

Рис. 8.5. Вертикальные кривые:

а - выпуклая вертикальная кривая с восходящей и нисходящей ветвями; б - выпуклая кривая с нисходящей ветвью; в - вогнутая кривая с нисходящей и восходящей ветвями; г - вогнутая кривая с

326

База нормативной документации: www.complexdoc.ru

восходящей ветвью; д - сопряжение вертикальных кривых в точке с одинаковыми продольными уклонами

Для аналитического расчета вертикальных кривых используют формулы (8.4-8.7) (рис. 8.6):

расстояние от начала вертикальной кривой до ее вершины

l0 = R·i1;

(8.4)

превышение между точкой начала кривой и ее вершиной

(8.5)

превышение h между точкой на произвольном расстоянии l от вершины и вершиной вертикальной кривой

(8.6)

уклон в той же точке

i = l·R.

(8.7)

327

База нормативной документации: www.complexdoc.ru

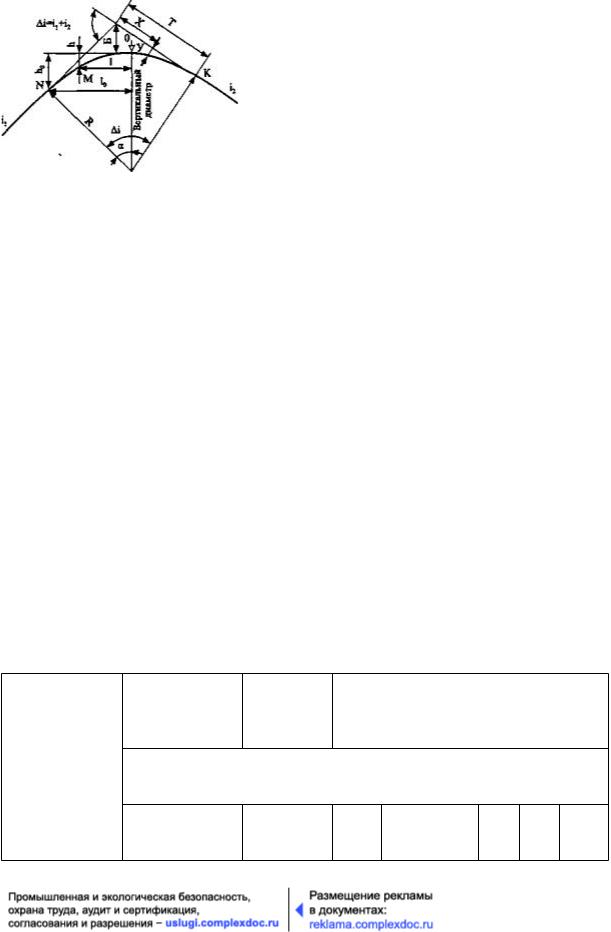

Рис. 8.6. Схема к разбивке вертикальной кривой

При использовании некоторых методов автоматизированного проектирования оптимального продольного профиля автомобильных дорог (например, метода «граничных итераций» и т.д.) в результате отказа от традиционного класса функций (прямых и параболических кривых), в котором ищется проектное решение при традиционном проектировании, проектная линия в общем случае на существенной части своего протяжения может быть представлена вертикальными кривыми переменного радиуса.

8.4 Ширина проезжей части и земляного полотна

Для автомобильных дорог общего пользования ширину проезжей части и земляного полотна устанавливают в зависимости от категории проектируемой дороги и расчетной интенсивности движения в соответствии с действующими нормативными документами (СНиП 2.05.02-85*, ГОСТ Р 52398-2005 и ГОСТ Р 52399-2005) (табл. 8.1).

Таблица 8.1.

Параметры элементов поперечного профиля проезжей части и земляного полотна автомобильных дорог

328

База нормативной документации: www.complexdoc.ru

329

База нормативной документации: www.complexdoc.ru

Примечания: 1 Ширина полосы безопасности входит в ширину разделительной полосы, а ширина краевой полосы - в обочину.

2. Ширину обочин на особо трудных участках горной местности, участках, проходящих по особо ценным земельным угодьям, а также в местах с переходноскоростными полосами и с дополнительными полосами на подъем при соответствующем технико-экономическом обосновании с разработкой мероприятий по организации и безопасности движения допускается уменьшать до 1,5 м для автомобильных дорог категорий IB, IB, и II и до 1,0 - для дорог остальных категорий

3. Ограждения на обочинах дорог располагают на расстоянии не менее 0,50 м и не более 0, 85 м от бровки земляного полотна в зависимости от жесткости конструкции дорожных ограждений.

На участках автомобильных дорог I и II категорий, где интенсивность движения на первые 5 лет эксплуатации дорог достигает 50 % и более от расчетной перспективной в местах,

330

База нормативной документации: www.complexdoc.ru

определяемых и обоснованных проектом, а также в местах пересечений, примыканий и съездов с дорог I и II категорий (при отсутствии переходно-скоростных полос) на обочинах на расстоянии не менее 100 м в обе стороны следует предусматривать устройство твердых покрытий (остановочных полос) шириной 2,5 м.

Число полос движения на дорогах I категории устанавливают в зависимости от интенсивности движения и рельефа местности (табл. 8.2). Строительство дорог с многополосной проезжей частью надлежит обосновывать сопоставлением с вариантами сооружения дорог по раздельным направлениям.

Таблица 8.2.

Число полос движения

При наличии данных число полос движения допускается устанавливать в зависимости от расчетной часовой интенсивности движения Nприв, коэффициента загрузки дороги движением z и расчетной пропускной способности полосы движения Р.

331

База нормативной документации: www.complexdoc.ru

где

п - количество полос движения.

Дополнительные полосы проезжей части для грузового движения в сторону подъема при смешанном составе транспортного потока предусматривают на участках дорог II категории, а при интенсивности движения более 4000 прив.ед./ сут, достигаемой в первые 5 лет эксплуатации и на дорогах III категории с продольным уклоном более 30 ‰ при длине участка свыше 1 км и с уклонами более 40 ‰ при длине участка свыше 0,5 км.

Ширину дополнительной полосы движения принимают равной 3,5 м на всем протяжении подъема. Протяжение дополнительной полосы за подъемом принимают в зависимости от интенсивности движения:

Переход к уширенной проезжей части осуществляют на участке длиной 60 м.

Ширину проезжей части в пределах средней части вогнутых кривых в продольном профиле, сопрягающих участки продольных уклонов с алгебраической разностью 60 ‰ и более, увеличивают для дорог II и III категорий на 0,5 м, а для дорог IV и V категорий на 0,25 м с каждой стороны по сравнению с нормами в табл. 8.1. Длина участков с уширенной проезжей частью для дорог II и III категорий - не менее 100 м, а для дорог IV и V категорий - не менее 50 м. Переход к уширенной проезжей части осуществляют на участке длиной 25 м для дорог II и III категорий и на 15 м - для дорог IV и V категорий.

Ширину обочин дорог на особо трудных участках горной местности, на участках, проходящих по ценным земляным угодьям, а также на участках дорог с переходно-скоростными полосами на

332

База нормативной документации: www.complexdoc.ru

подъем допускается уменьшать до 1,5 м на дорогах I и II категорий и до 1,0 м - на дорогах остальных категорий.

Ширину разделительной полосы на участках дорог IA и IБ категорий принимают равной 6,0 м, а для дорог IB категории 5,0 м, там, где в перспективе может потребоваться увеличение числа полос в связи с ростом интенсивности движения, следует увеличивать на 7,5 м по сравнению с нормами, приведенными в табл. 8.1 и принимать равными для дорог IA категории не менее 13,5 м и для дорог IБ категории - не менее 12,5 м. Ширину разделительной полосы на участках дорог проложенных по ценным землям, особо трудных участках дорог в горной местности, больших мостах, при прохождении дорог по застроенным территориям и т.д. допускается уменьшать до ширины, равной ширине полосы для установки ограждений плюс 2,0 м. Переход от уменьшенной ширины разделительной полосы к ширине полосы, принятой для дорог по табл. 8.1, осуществляют с обоих сторон: при разделительной полосе шириной 5,0 м - на участках Длиной по 100 м; при разделительной полосе шириной 6,0 м - на участках длиной по 150 м. Виды разделительных полос представлены на рис 8.7.

Рис 8.7. Виды разделительных полос:

а - на участках с перспективой увеличения числа полос движения; б - в обычных условиях; в - в стесненных условиях

Ширина насыпей автомобильных дорог поверху на длине не менее 10 м от начала и конца мостов и путепроводов должна превышать расстояния между перилами моста или путепровода на
