Геодезическая разбивочная основа. Знаки закрепления осей.

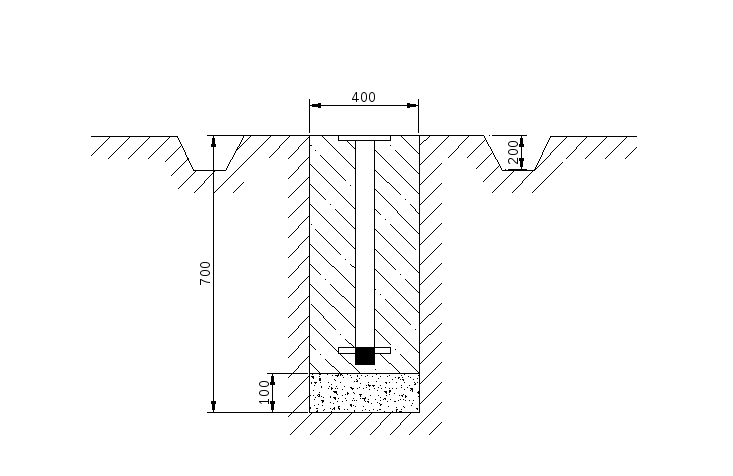

Типовые знаки закрепления и обозначения пунктов геодезической разбивочной основы приведены на рис.3. На рис.1 показан знак для закрепления и обозначения основных или главных разбивочных осей здания до 5 этажей, сооружения высотой до 15м, с продолжительностью строительства до 0,5 года и внутриплощадочных инженерных сетей. На рис.1 показан знак для закрепления и обозначения основных или главных разбивочных осей здания свыше 5 этажей, сооружения высотой выше 15 м, с продолжительностью строительства до 0,5 года. На рис.3а показан знак для закрепления и обозначения основных или главных разбивочных осей здания или сооружения с продолжительностью строительства более 0,5 года. Ограждение знаков от сноса и повреждений рекомендуется выполнять по рис.1г. Оси линейных сооружений (ось трассы) закрепляются деревянными кольями.

Места закладки знаков должны быть указаны стройгенплане, - на чертежах для производства работ по планировке и застройке территории строительства.

a) в)

б) г)

Значение h₂ от h₁ м.

Глубина промерзания h1	0.8	1.2	1.6	2.0
Песчаный h2	0.2	0.3	0.5	0.7
Суглинистый h2	0.9	1.4	1.8	2.1

При передаче заказчиком и приеме подрядчиком по акту подлежат следующие знаки:

• разбивочной сети строительной площадки;

• внешней разбивочной сети и разбивочных осей в количестве не менее четырёх на каждую ось (в том числе, знаки, определяющие точки пересечения разбивочных осей), всех углов здания;

• линейных сооружений, определяющие ось (через 0,5 км), начало и конец трассы, колодцы, камеры и углы поворота трассы;

• высотные (реперы и марки) по границе и внутри застраиваемой территории у каждого здания и сооружения (не менее одного), вдоль осей инженерных сетей (не реже чем через 0,5 км)

В приёмку по акту технической документации по знакам входят каталоги координат и высот, абрисы всех пунктов геодезической разбивочной основы.

Принятые знаки геодезической разбивочной основы в процессе строительства должны находиться под наблюдением, чтобы обеспечивать сохранность и устойчивость. Проверяются знаки инструментально, не реже 2 раз в год (в весенний и осенне-зимний периоды).

Точность построения разбивочной сети строительной площадки принимают в зависимости от характеристики объекта строительства (табл.1 СНиП 3.01.03-84). Например, для предприятий и группы зданий на участках площадью 1 км2 и отдельно стоящих зданий и сооружений величина средней квадратической погрешности должна быть:

• линейные измерения – 1:10000 (1см на 100 м);

• угловые измерения – 5``;

• определение превышения – 6 мм.

Точность построения внешней сети и разбивочных осей определяется из табл.2 СНиП 3.01.03-84.

Заказчик обязан создать геодезическую разбивочную основу для строительства и не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно по актам (см. приложения 12 и 13 СНиП 3.01.03-84) подрядчику техническую документацию на неё и закреплённые на площадке знаки основы.

Задача: Какими приборами необходимо провести выносы на местности точки разбивочной рабочей основы.

т.к. малая величина

то:

I. Определяем абсолютную линейную погрешность отложенного расстояния.

II. Определяем относительную погрешность отложенного расстояния

III. Определяем абсолютную погрешность отложенного угла.

Вывод:

- для отложенного расстояния использовали мерную плиту ();

- для отложенного угла тех.теодолит (2 ТЗС)

Закрепление осей знаками в координатной системе

Применяется в стеснённых условиях строительной площадки и при отсутствии в створах осей соседних домов.

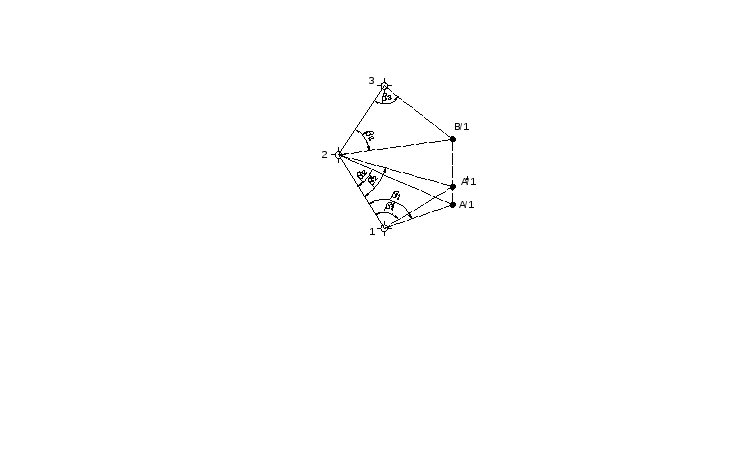

Способ прямой засечки

Нужно получить на местности

точки разбивки А/1 и В/1.

Проложим теодолитный ход. Точки 1,2,3 хода, с которых видимы точки А/1 и В/1

Нахождение точки разбивки А/1;

- измеряем углы β₁ и β₂;

- вычисляют координаты фактического положения точки А`/1;

- по разности координат А`/1 и А/1 находим проектное положение точки А/1.

Способ прямоугольных координат

Точность перенесения точки А зависит от погрешностей

- отложения расстояний d₁ и d₂

- отложения прямой угла β

Пример:

d₁ = 50,0 м

d₂ = 20,0 м

β = 0,1`

f_отн = 1:2000

Решение:

1. Расчёт погрешностей отложения расстояний

2. Погрешность ошибки отложения угла в линейной (метрической) мере представим:

β т.к. угол β малый

3. Погрешность перенесения точки А.

Способ вписанного многоугольника

Дано:

- кривая К

- радиус кривой R

- L центрального угла кривой

- количество частей разбивки n

- l – длина хорды каждой части кривой

Последовательность выполнения:

- измеряем величину центрального угла L

- вычисляют длину хорды каждого участка разбивки l:

- вычисляют горизонтальные углы в начальной и конечной точках кривой:

- вычисляют горизонтальные углы в промежуточных точках кривой

Детальная разбивка:

- откладываем вычисленные углы ₁ и длину хорды l

- откладываем вычисленный угол ₂ и длину хорды l
