Курсовая Согрин 7ПIII

11

Результаты гранулометрического анализа

Грунт первого слоя 56 скважины: Песок среднезернистый, слабопылеватый

Грунт первого слоя 60 скважины: Супесь тяжелая, песчанистая,

сильнопылеватая.

Результаты химического анализа грунтовых вод

Сведения о физико-механических свойствах грунтов

12

Плотность грунта ρ, т/м3 - отношение массы грунта, включая массу воды в

его порах, m к занимаемому объему вместе с порами V:

;

Плотность минеральной части грунта ρs, т/м3 - отношение массы сухого грунта m0 к объему только твердой его части, исключая объем пор V0:

;

Число пластичности Ip, д. ед. - разность влажностей, соответствующая двум состояниям грунта: на границе текучести WL и на границе раскатывания Wp. WL

и Wp определяют по ГОСТ 5180:

Показатель пористости n, д. ед. - отношение объема пор Vn к полному объему образца грунта V:

Где ρd – плотность сухого грунта, т/м3

Показатель пористости е, д. ед. - отношение объема пор в образце грунта Vn

к объему, занимаемому его твердыми частицами – скелетом Vs:

;

Модуль общей деформации Е0, МПа – характеристика сжимаемости грунта.

Степень разложения торфа D, % - характеристика, выражающаяся отношением массы бесструктурной (полностью разложившейся) части,

включающей гуминовые кислоты и мелкие частицы негумицированных остатков растений, к общей массе торфа. Определяется по ГОСТ 10650.

13

Аналитический блок

Определение и классификация пропущенных слоев

Результаты гранулометрического состава

На основе результатов гранулометрического анализа получили:

№56: Песок среднезернистый, слабопылеватый.

№60: супесь тяжелая, песчанистая, сильнопылеватая.

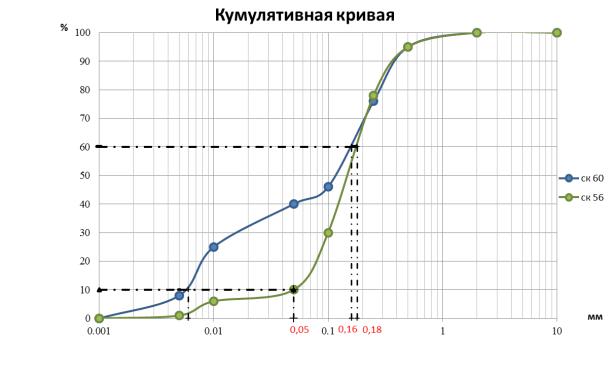

. Для определения точного названия этого слоя и некоторых его характеристик построим суммарную кривую гранулометрического состава. Для этого составим вспомогательную таблицу «полных остатков»:

Вспомогательная таблица полных остатков

14

Определение действующего (d10) и контролирующего (d60) диаметров: cкважина №56: d10 =0,05 мм; d60 = 0,18 мм; cкважина №60: d10 =0,006 мм; d60 = 0,16 мм.

Результаты гранулометрического анализа позволяют определить степень неоднородности грунта Cu и некоторые его водные свойства – суффозионную устойчивость, коэффициент фильтрации, высоту капиллярного поднятия.

Степень неоднородности грунта Cu определяется по формуле:

;

;

Если Cu >3, то грунт неоднородный, если Cu >10, то грунт суффозионно неустойчивый.

Во всех скважинах грунты неоднородные, а в скважине №60 еще и

суффозионно неустойчивый.

Средние значения высоты капиллярного поднятия hk,

коэффициенты фильтрации k и радиуса влияния R возьмем из таблиц средних значений, поскольку условия для использования эмпирических

формул (Сu<5; d10>0,1 мм) не выполнены.

Для скважины №56

Коэффициент фильтрации k = 10-30 м/сут;

Радиус влияния R = 70-80 м;

Высота капиллярного поднятия hk = 0,15-0,35 м.

Для скважины №60

Коэффициент фильтрации k = 0,01-0,1 м/сут;

Радиус влияния R = 5-10 м;

Высота капиллярного поднятия hk = 0,9-2,0 м.

15

Характеристика рельефа площадки

Территория рассматриваемого участка представляет собой фрагмент полого склона, спускающегося с ЮВ на СЗ под уклоном i=0,012 в пределах абсолютных отметок от 4,6 м до 2,6 м.

Геологическое строение площадки и выделение инженерногеологических элементов

В геологическом строении площадки принимают участие следующие стратиграфо-генетические комплексы:

t IV – техногенные современные отложения.

Комплекс представлен насыпным слоем, распространенным локально, залегающим в виде линзы. Абсолютная отметка подошвы слоя – 3,0 м. Мощность слоя в пределах – 1,4 м (скважина №62).

(m-l) IV – морские и озерные современные нерасчлененные

отложения.

Комплекс представлен супесью песчанистой сильнопылеватой, песком пылеватым, супесью пылеватой с растительными остатками. Данный комплекс распространен повсеместно, залегает наклонно, в виде вклинивающихся пластов. Абсолютная отметка подошвы слоя изменяется от 0,2 м (скважина №62) до 2,5 м (скважина №59). Мощность комплекса варьирует от 1,6 м (скважина №59) до 3,0 м (скважина №62).

b IV – биогенные современные отложения

Комплекс представлен торфом, распространѐнным локально, который залегает в виде линзы. Абсолютная отметка подошвы слоя - −0,3 м (скважина №60). Мощность слоя - 0,8 м.

lg III – озерно-ледниковые верхнечетвертичные осадки.

Комплекс представлен мягкопластичными глинами и ленточным мягкопластичным суглинком. Данный комплекс распространенен повсеместно, залегает наклонно, в виде вклинивающихся пластов. Абсолютная отметка подошвы слоя изменяется от −2,8 м (скважина №58) до

16

1,0 м (скважина №59). Мощность слоя варьирует от 1,7 м (скважина №60) до

4,0 м (скважина №58).

g III – ледниковые верхнечетвертичные отложения.

Комплекс представлен песком гравелистым, супесью с гравием, суглинком с гравием. Комплекс распространен повсеместно, залегает в виде перемежающихся слойков (суглинок и супесь) и линзы (гравелистый песок). Вскрытая мощность слоя варьирует от 1,6 м (скважина №62) до 6,5 м (скважина №59)

17

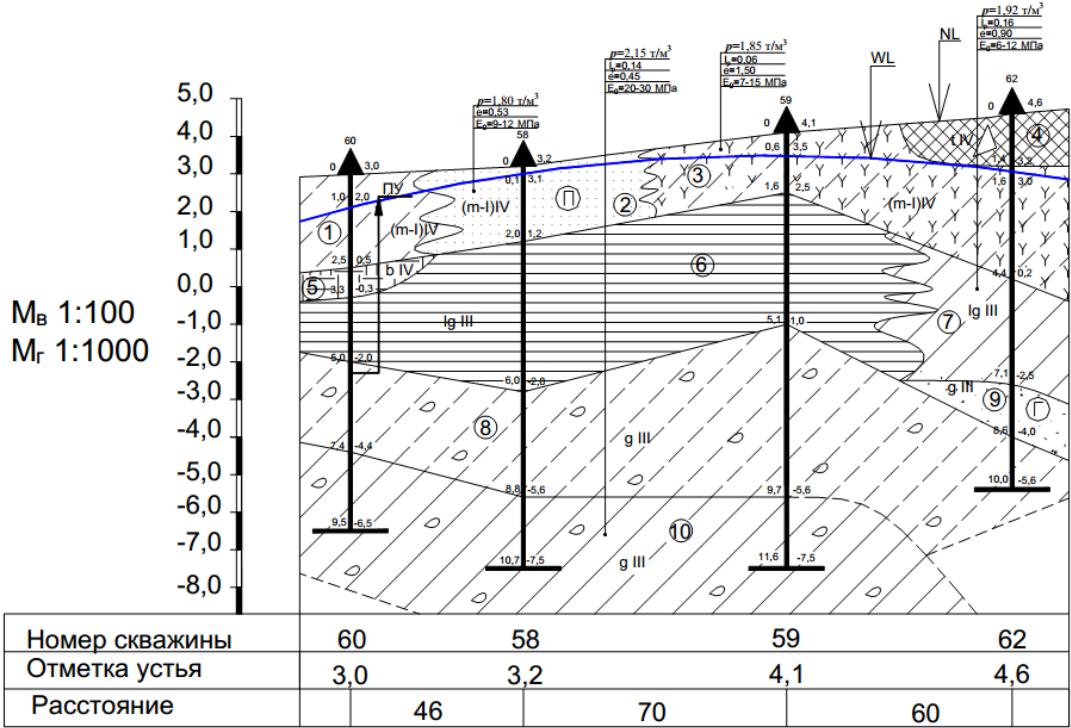

Инженерно-геологический разрез по скважинам 60-58-59-62

18

Гидрологическое строение площадки

В пределах площадки буровыми скважинами вскрыты два водоносных горизонта.

Первый от поверхности горизонт грунтовых вод залегает на глубинах от 0,1 м (скважина №58) до 1,6 м (скважина №62) от дневной поверхности и приурочен к морским и озерным современным нерасчлененным отложениям и техногенным современным отложениям.

Водовмещающими породами являются насыпной слой, супесь пылеватая с растительными остатками, торф, супесь песчанистая тяжелая, супесь пылеватая, песок пылеватый, песок слабопылеватый. Водоупором служит глины ленточные и слоистые, суглинки ленточные. Мощность горизонта колеблется от 1,0 м (скважина №59) до 2,8 м (скважина №62).

Водопроницаемость характеризуется коэффициентом фильтрации от

0,01 до 30 м/сутки.

Второй горизонт напорных межпластовых (артезианских) вод

вскрыт в скважинах №56 и №60.

Водовмещающими породами является супесь с гравием. Верхний водоупор – глина мягкопластичная.

Нижний водоупор – суглинок с гравием.

Величина избыточного напора над кровлей варьирует от 4,6 м (скважина №56) до 4,7 м (скважина №60).

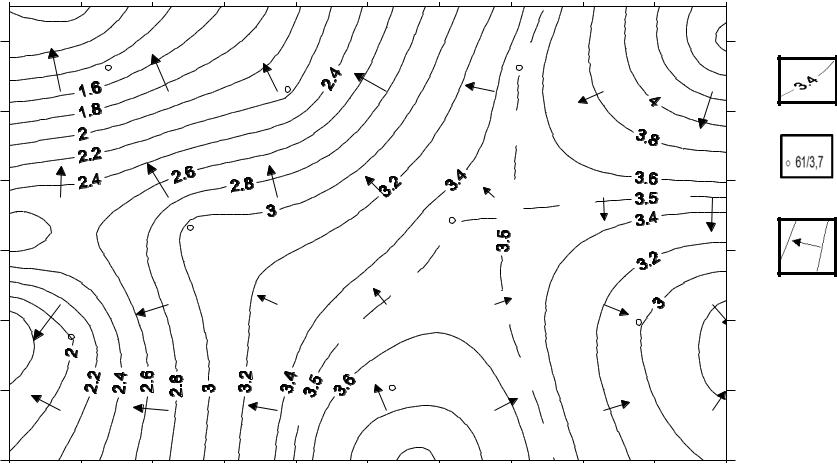

Залегание подземных вод на площадке иллюстрируется разрезом 1, а горизонт грунтовых вод еще и картой гидроизогипс.

Вид грунтового потока – сложнорадиальный, в юго-восточной части участка вода сходится, а в западной расходится.
