Руководство пользователя СПДС GraphiCS 3.0

Глава 5. Документирование и работа с данными

Форматы

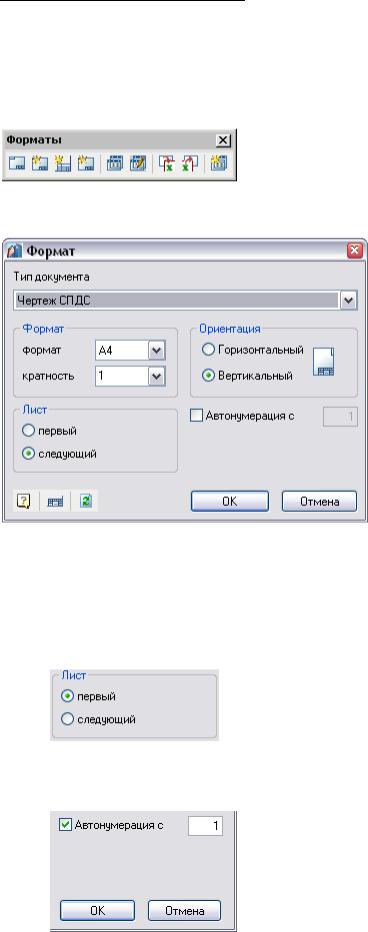

Для работы с форматами используется панель инструментов Форматы:

Кнопка Форматы вызывает диалоговое окно настройки формата:

Вдиалоговом окне Формат:

•Выберите тип документа и размер формата.

•Установите значение кратности большой стороны формата.

•Выберите ориентацию формата.

•Выберите вид основной надписи, указав лист документа – первый или последующий.

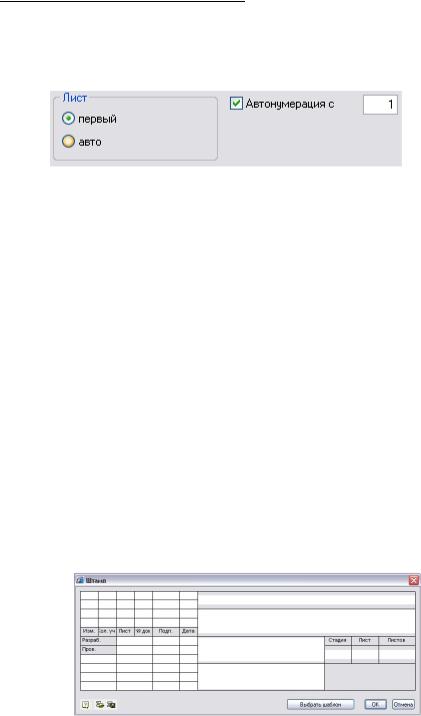

Функция Автонумерация позволяет производить автоматическую нумерацию форматов на текущем чертеже, начиная с номера листа, указываемого в поле ввода.

Руководство пользователя СПДС GraphiCS 3.0

Выбор вида основной надписи при включенной автонумерации осуществляется в автоматическом режиме. При этом номера листов будут отсчитываться от номера последнего вставленного в чертеж листа.

•Установив требуемые параметры формата, нажмите кнопку ОК и укажите точку вставки формата на чертеже.

•Кнопка Редактировать основную надпись вызывает диалоговое окно Штамп

редактирования основной надписи для формата.

•Кнопка Установить исходные надписи восстанавливает заполнение полей основной надписи в соответствии со значениями, сохраненными по умолчанию.

Расположение вставленного в чертеж формата, его размер и ориентацию можно изменить, используя рабочие «ручки» (grip-point), появляющиеся при выделении формата.

Редактирование штампа

Редактирование основной, инвентарной или дополнительной надписей формата производится двойным щелчком левой клавишей мыши на соответствующей надписи. Редактирование основной

надписи может быть осуществлено также с помощью кнопки , расположенной в диалоговом окне Формат.

•В окне Штамп заполняются графы надписи.

Вид редактора основной надписи первого листа чертежа СПДС

•Кнопка Загрузить значения по умолчанию – предназначена для заполнения граф штампа значениями, сохраненными ранее в шаблоне как значения по умолчанию.

•Кнопка Сохранить как значения по умолчанию – предназначена для сохранения значений в шаблоне штампа.

•Кнопка Очистить – очищает все графы штампа.

•Кнопка Выбрать шаблон – вызывает список доступных шаблонов штампа.

Руководство пользователя СПДС GraphiCS 3.0

Создание пользовательских форматов и штампов

Перед созданием пользовательского формата или штампа необходимо начертить шаблон в соответствии с требуемым видом создаваемого объекта. При рисовании шаблонов следует придерживаться следующих правил:

•Шаблон может содержать отрезки, дуги и окружности, текст (однострочный и многострочный), объекты библиотеки стандартных деталей СПДС, блоки AutoCAD.

•Толщина линий, которым в шаблоне назначена толщина, не равная нулю и не «по слою», будет приниматься в соответствии с ближайшим стандартным значением толщины.

•Цвета линий и текста, входящих в шаблон, будут сохранены в соответствии с выбранными значениями.

•Многострочный текст (mtext) будет вписан в границы прямоугольной области текста, выбираемой при его создании.

•Шаблон должен строиться в текущем масштабе СПДС.

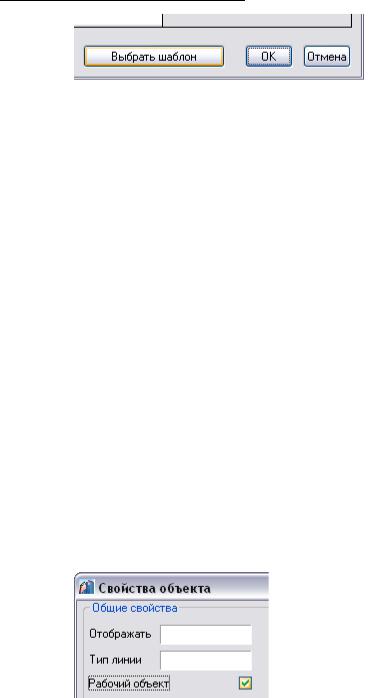

•Допускается использование служебных линий и графических объектов, которые не отрисовываются при вставке формата или штампа в чертеж. Чтобы установить объект чертежа в качестве служебного, воспользуйтесь кнопкой Установить параметр панели инструментов Мастер объектов, выберите нужный объект и в диалоговом окне

Свойства объекта установите флажок Рабочий объект:

Использование ссылок в шаблонах

Пользовательский формат может содержать ссылки на шаблоны штампов, имеющихся в библиотеке. Для добавления в формат штампа создайте текстовую строку вида: #Имя_штампа.

Имя_штампа – название шаблона штампа из библиотеки стандартных деталей.

Положение штампа и его ориентация при вставке формата в чертеж будут определяться точкой вставки и ориентацией текста-ссылки:

Руководство пользователя СПДС GraphiCS 3.0

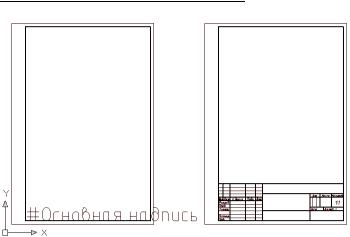

На рисунке показан шаблон формата с добавленной ссылкой на штамп Основная надпись. При вставке формата в чертеж отрисовывается штамп, записанный в библиотеку под указанным названием.

Вформат можно добавлять любое количество ссылок на штампы из библиотеки.

Вшаблоне штампа могут быть использованы специальные указатели текстовых полей.

Текст, добавленный в шаблон и начинающийся с одиночного символа «$», распознается как ссылка-указатель на поле (графу) ввода. В поля ввода диалогового окна редактирования штампа можно записывать текст (например, фамилию разработчика или проверившего). Имя поля может содержать пробелы и символы латинского или национального алфавитов. Габариты поля ввода определяются примитивами, окружающими точку вставки ссылки-указателя. Если содержится еще один символ «$», текст после него считается описанием поля:

$имя_поля [$описание_поля].

Содержание текстового поля будет отображаться в списке свойств объекта.

Чтобы ограничить размеры поля ввода или устранить перекрывание полей в диалоге, можно использовать служебные линии.

Чтобы создать штамп на основе имеющегося в базе образца, нужно вставить образец в чертеж,

установив в диалоговом окне Штамп режим Показать имена полей . После вставки в чертеж штамп можно использовать в качестве макета нового штампа.

Шаблоны штампов хранятся в папке \Шаблоны_форматов\Шаблоны_штампов библиотеки стандартных деталей СПДС. Новые шаблоны рекомендуется сохранять в эту папку.

Стандартные поля штампов имеют описание на русском языке, значения полей доступны в списке свойств объекта.

Руководство пользователя СПДС GraphiCS 3.0

Руководство пользователя СПДС GraphiCS 3.0

В шаблоне штампа могут быть использованы таблицы СПДС. Входящие в штамп таблицы при вставке в чертеж можно редактировать как обычные таблицы СПДС, за исключением того, что таблицы в штампе нельзя модифицировать в режиме «редактирования на экране».

Руководство пользователя СПДС GraphiCS 3.0

Мастер создания формата

Кнопка Мастер создания формата панели инструментов Форматы вызывает диалоговое окно Создание формата:

Чтобы изменить существующий формат, выберите его в выпадающем списке Шаблон. В поле, расположенном в центре окна, появится общий вид выбранного формата.

Чтобы добавить новый формат, выберите в выпадающем списке Шаблон пункт Новый.

•Нажмите левой клавишей мыши на центральном поле, выберите на чертеже созданный ранее макет шаблона формата и подтвердите сделанный выбор командой ENTER.

•В диалоговом окне Создание формата появится изображение распознанного формата.

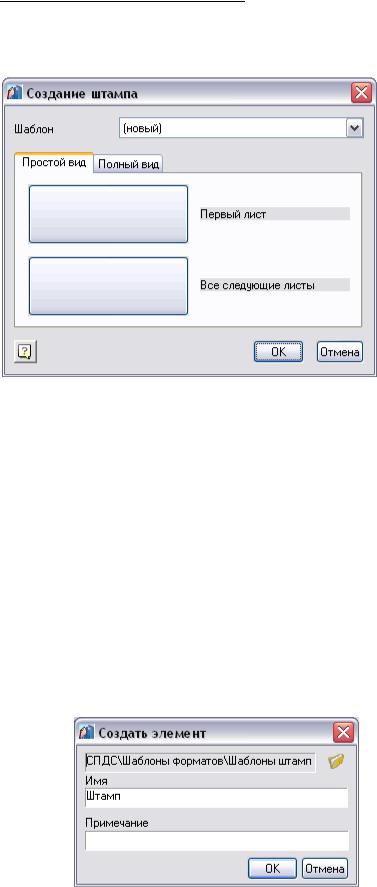

•Если создавался новый формат, то после закрытия диалогового окна нажатием кнопки ОК появится диалог Создать элемент, в котором следует выбрать имя формата и папку в библиотеке стандартных деталей, в которую будет сохранен созданный формат.

По умолчанию предлагается путь СПСД\Шаблоны форматов. Если вы хотите

сохранить формат в другой папке, нажмите кнопку и выберите в появившемся списке-браузере нужную папку.

Мастер создания штампа
