Руководство пользователя СПДС GraphiCS 3.0

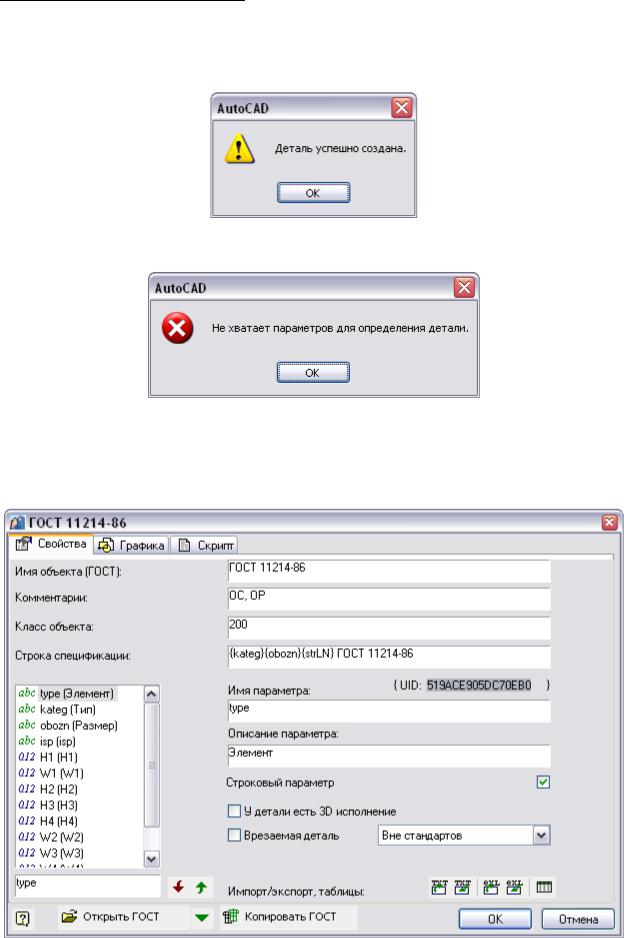

Для проверки эскиза параметрической модели воспользуйтесь кнопкой Проверить модель панели инструментов Wizard. Выделите секрамкой эскиз и нажмите ENTER. Если эскиз не содержит ошибок, появится следующее сообщение:

Если в эскизе содержится недостаточно размеров, появится сообщение-предупреждение об ошибке:

Мастер объектов

Кнопка Свойства объекта панели инструментов Мастер объектов.

Вызывает диалоговое окно редактирования свойств объекта базы.

Руководство пользователя СПДС GraphiCS 3.0

•Кнопка предназначена для выбора другого объекта базы.

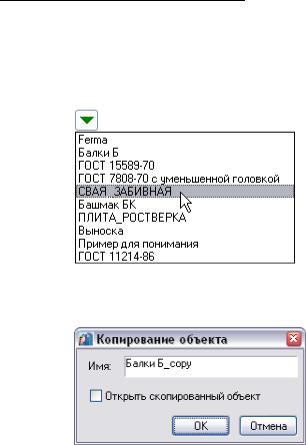

•Кнопка быстрого доступа к недавно редактировавшимся объектам. Выберите нужный объект в открывшемся списке для редактирования его свойств.

•Кнопка создает копию текущего объекта в текущей папке базы. В диалоговом окне Копирование объекта укажите имя создаваемого объекта.

•Переключатель Открыть скопированный объект позволяет автоматически открыть новый объект для редактирования.

Вкладка Свойства

Вкладка Свойства содержит следующие инструменты:

1.Поля ввода:

•Имя объекта – наименование объекта базы;

•Комментарии – примечание к объекту;

•Класс объекта – содержит значение параметра ZOrder, определяющего порядок перекрытия объекта;

•Строка спецификации – содержит текстовое выражение, которое будет определять формат записи строки спецификации для данного объекта. В этой строке можно использовать любые текстовые символы и ссылки на значения параметров.

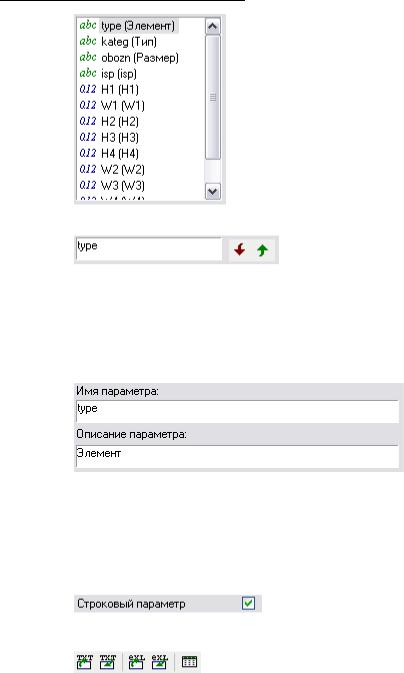

2.Список табличных параметров объектов:

Руководство пользователя СПДС GraphiCS 3.0

3.Инструменты управления списком табличных параметров:

•поле ввода имени параметра;

•кнопка Удалить параметр – удаляет параметр из списка;

•кнопка Добавить параметр – добавляет параметр в список.

4.Инструменты редактирования наименований табличных параметров и описаний к ним:

Вполе ввода Имя параметра укажите имя выбранного в списке табличного параметра, подлежащего изменению. В поле ввода Описание параметра укажите поясняющий текст, если параметр будет использоваться в диалоге вставки объекта.

5.Переключатель Строковый параметр. Служит для обозначения табличных параметров, содержащих не числовые, а строковые значения:

6.Инструменты редактирования таблицы параметров:

• Экспорт в .txt-файл – сохраняет таблицу в текстовый файл;

• Импорт из .txt-файла – загружает таблицу из текстового файла;

• Экспорт в Excel – передает таблицу в программу MS Excel;

• Импорт из Excel – загружает таблицу из файла MS Excel;

• Таблица параметров – встроенный редактор таблицы параметров.

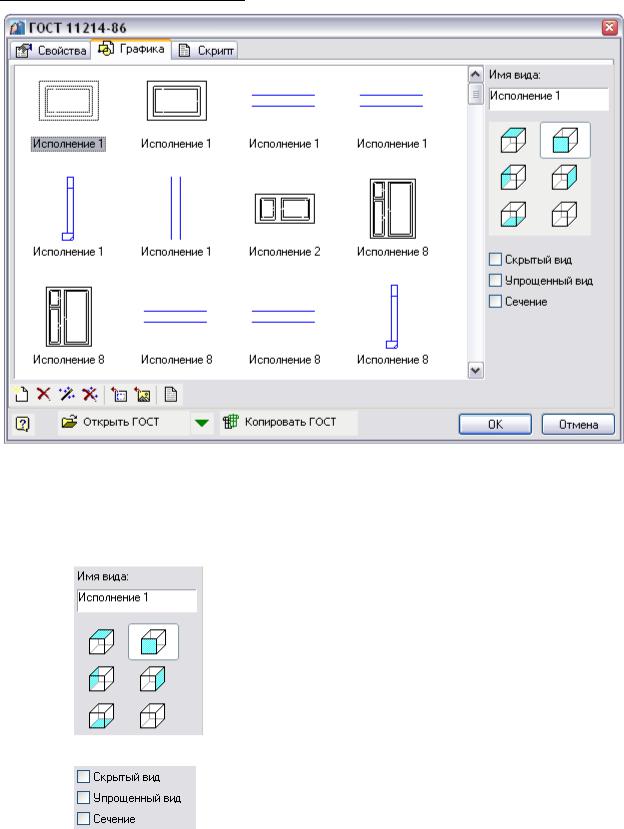

Вкладка Графика

Руководство пользователя СПДС GraphiCS 3.0

Вкладка включает в себя инструменты по созданию и управлению списком параметрических видов объекта:

•Список параметрических видов.

•Поле ввода имени выбранного параметрического вида и кнопки выбора стандартной проекции;

•Переключатели дополнительных установок выбранного параметрического вида:

•Скрытый вид – делает выбранный вид недоступным при вставке объекта в чертеж и редактировании;

•Упрощенный вид – помечает выбранный вид как упрощенное изображение стандартной проекции объекта;

•Сечение – помечает выбранный вид как изображение объекта в разрезе.

Руководство пользователя СПДС GraphiCS 3.0

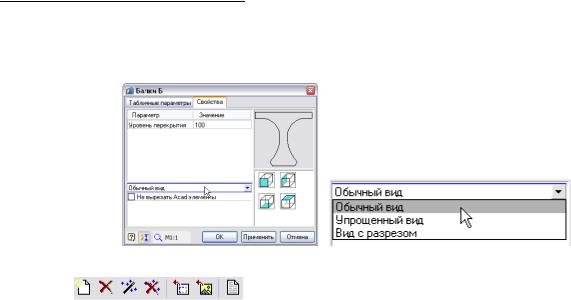

При добавлении в объект видов с установленными переключателями Упрощенный вид и Сечение в диалоге вставки и редактирования объекта появится список выбора дополнительных установок вида:

•В нижней части вкладки Графика расположена панель кнопок:

• Создать новый вид – добавляет новый параметрический вид объекта;

• Удалить вид – удаляет выбранный параметрический вид;

• Распознать вид – запускает процесс распознавания параметрического

вида;

• Непараметрическое распознавание вида – запускает процесс

распознавания изображения объекта из непараметризованного эскиза;

• Создать картинку из acad-объектов – запускает процесс выбора объектов

на чертеже для формирования картинки предварительного просмотра выделенного параметрического вида;

• Импортировать картинку из bmp-объектов – позволяет добавить картинку

предварительного просмотра из файла .bmp для выделенного параметрического вида;

• Описание вида – открывает окно с текстом описания параметрической

модели выделенного параметрического вида.

Вкладка Скрипт
