Крытый конькобежный центр в Крылатском

Пролёт ферм принят 50,6 м, высота ферм в середине пролёта примерно 6 м. Ввиду значительных внутренних усилий в поясах фермы Ф1 (около 500 т) сечение верхнего пояса выполнено по ширине из трёх клееных деревянных элементов сечением 140x1500 мм каждый. Нижний пояс и решётка ферм выполнены из металлических труб с соединениями в узлах на высокопрочных болтах. Монтажные элементы верхнего пояса имеют длину около 18 м. Монтажный стык выполнен на V–образных вклеенных стержнях.

Восстановление крыши здания Манежа в Москве

После пожара в 2005 г. фермы были восстановлены по аналогии с ранее разработанными в 1817 г. А. Бетанкуром. Изначально фермы были выполнены из цельной древесины лиственницы. Новые конструкции выполнены из клеенной древесины. Сохранена геометрия ферм. Узлы выполнены в полном соответствии с ранее существующими решениями.

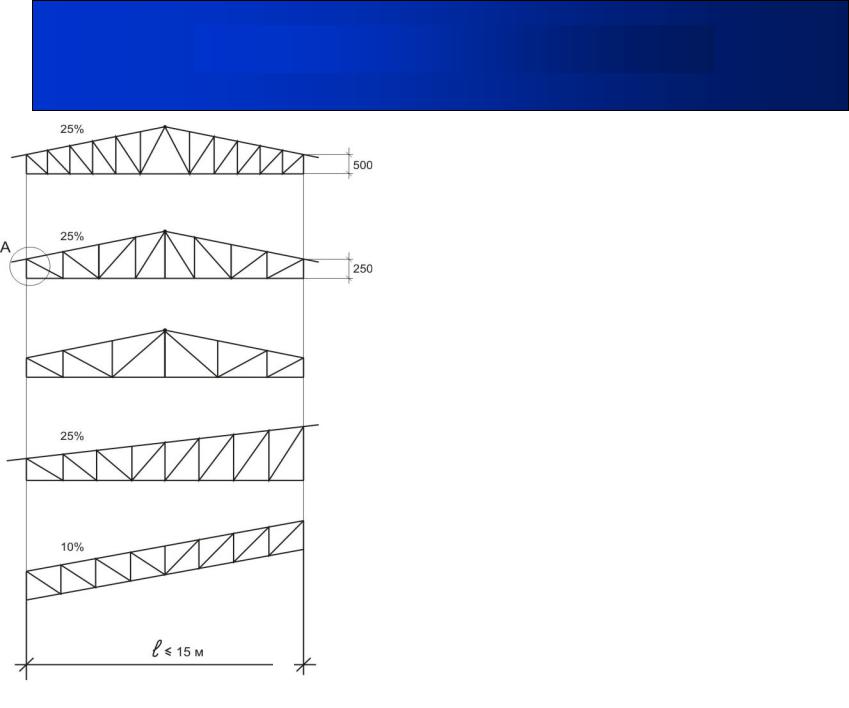

ДОЩАТО-ГВОЗДЕВЫЕ ФЕРМЫ

Дощато-гвоздевые фермы – цельнодеревянные, являются конструкциями построечного изготовления. Просты в изготовлении. Применяются при пролётах до 15 м при шаге от 1.5 до 3 м. Строительную высоту ферм следует принимать не менее 1/4 от пролёта. Допускается применение пиломатериала влажностью до 25%. Толщина пиломатериала применяется 40 50 мм. Нижний пояс и растянутые раскосы ферм выполняются из пиломатериала первого сорта. Верхний пояс и сжатые раскосы - из древесины второго сорта.

Недостатком данных конструкций является низкий предел огнестойкости, повышенная деформативность. Фермы не следует использовать в покрытиях с подвесными потолками.

Центральное и внецентренное решение узлов

УЗЛЫ ВЕРХНЕГО ПОЯСА

Представлены различные варианты решения поперечного сечения верхнего пояса и раскосов.

Определение необходимого количества гвоздей:

N n= nсрTmin .

где N – расчётное значение продольного усилия; nср – количество срезов;

Тmin – несущая способность одного среза гвоздя.

Шаблон для забивки гвоздей

Особенности монтажа ферм и распорных конструкций

от1/2 до 1/3 пролёта для всех типов ферм

В случае, если верхний пояс ферм выполнен разрезным по узлам, для обеспечения жёсткости конструкций из плоскости необходимо раскреплять верхний пояс ферм с помощью двухсторонних схваток из бруса. В фермах на лобовых врубках требуется раскрепление опорных узлов, в в случае наличия стыка нижнего пояса, выполняется дополнительно раскрепление нижнего пояса. При монтаже главное правильно выбрать места строповки, с целью исключить возникновение в нижнем поясе, из уголков или круглой стали, сжимающих усилий. При монтаже полносборной арки устанавливаются распорки длиной не менее ½ пролёта. В местах строповки необходимо предусматривать мероприятия по защиты древесины от обмятия.

Примеры монтажа несущих конструкций

Блочный монтаж

КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ

1.Классификация ферм.

2.В чём преимущества и недостатки треугольных и сегментных ферм.

3.От чего зависит выбор варианта расчётной схемы верхнего пояса ферм.

4.Как конструктивно может решаться верхний пояс фермы.

5.В чём заключается особенность расчёта верхнего пояса треугольных и трапециевидных ферм.

6.Почему в сегментных фермах нет необходимости в создании эксцентриситета.

7.Основные конструктивные элементы опорных узлов ферм.

8.Какие существуют варианты решения промежуточных узлов верхнего пояса с примыканием сжатого элемента и от чего зависит выбор.

9.Варианты решения узлов верхнего пояса с примыканием растянутых элементов.

10.В каких случаях промежуточные узлы верхнего пояса рекомендуется решать с узловым вкладышем.

11.Достоинства и недостатки дощатогвоздевых ферм.

12.Варианты конструктивного решения элементов верхнего, нижнего пояса и элементов решетки дощатогвоздевых ферм.

13.В каких случаях применяется центральное и внецентренное решение узлов дощатогвоздевых ферм.

14.Как обеспечивается совместность работы составных элементов поясов и решётки дощатогвоздевых ферм.

Тема 3

ПРОСТРАНСТВЕННАЯ ЖЁСТКОСТЬ ДЕРЕВЯННЫХ КАРКАСНЫХ ЗДАНИЙ
