Схемы уширения опор #s

3.20. При уширении опор следует в максимальной степени использовать существующие конструкции и все возможности уширения без переустройства фундаментов или уширения свайных промежуточных опор, что упрощает и удешевляет работы по реконструкции моста. Максимальное использование возможности опор связано с учетом упрочнения грунтов от длительной эксплуатации при оценке несущей способности по грунту.

Схемы уширения опор могут быть отнесены к трем группам - уширение только ригеля (В), ригеля и тела опоры (Г) и уширение всей опоры, в том числе с фундаментом (Д).

3.21. При уширении по группе В наращиваемая часть ригеля (насадки) должна быть надежно соединена с существующей конструкцией. Причем она может быть выполнена из железобетона, предварительно напряженного железобетона или прокатных стальных элементов. В качестве ориентира для выбора технического решения могут быть использованы схемы, представленные на рис.3.16.

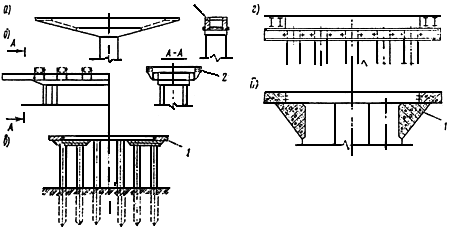

Рис.3.16. Схемы уширения ригеля опор:

- добавление железобетонных блоков (с обжатием высокопрочной арматуры);

, - уширение стальным прокатным профилем; - уширение консоли с усилением ригеля над крайними сваями,

- уширение консоли с устройством кронштейна; 1 - железобетон; 2 - стальной профиль

3.22. Схемы уширения по группе Г (развитие тела и ригеля опоры) предусматривают возможность превращения свайной опоры в свайно-стоечную; установки дополнительных подкосов (рис.3.17, ), превращения стоечной опоры в опору-стенку; прибетонирования бетонных массивов в свайных (рис.3.17, ), столбчатых (рис.3.17, ) и массивных опорах (рис.3.18).

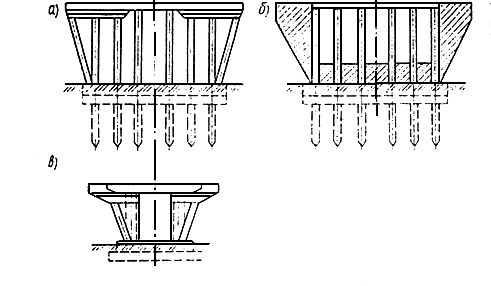

Рис.3.17. Схемы уширения стоечных (, ) и столбчатых () опор за счет развития их тела

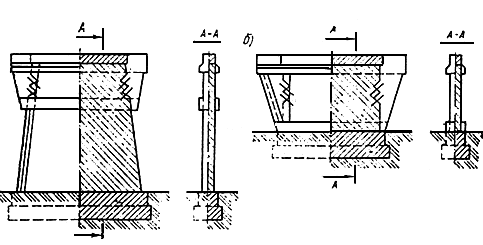

Рис.3.18. Схемы уширения массивных опор за счет развития их тела на части высоты () и на всей высоте ()

Подкосы выполняют из металлических или железобетонных элементов. Для восприятия распора от подкосов уширенных стоечных или столбчатых опор к насадкам (сбоку или снизу) прибетонируют охватывающие пояса, арматуру которых рассчитывают на полное горизонтальное усилие в насадке. Объединение бетонных массивов с телом опоры осуществляют железобетонными рубашками, охватывающими тело опор.

3.23. Уширение промежуточных опор с развитием тела и ригеля осуществляют, как правило, не более чем на 3 м в каждую сторону. При уширении массивной опоры более чем на 2 м в каждую сторону пристраиваемые железобетонные массивы поверху и понизу должны быть прикреплены охватывающими железобетонными поясами через 3-4 м по высоте опоры. При значительном наклоне торцовых граней массивных опор допускается устройство приштрамбованных массивов только в верхней части опоры (рис.3.18, ).

3.24. Уширение промежуточных опор с развитием фундамента может быть как двустороннее (симметричное и несимметричное), так и одностороннее (рис.3.19).

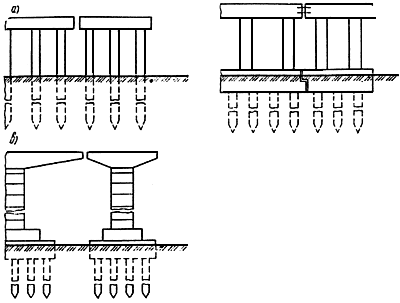

Рис.3.19. Схемы уширения промежуточных опор с развитием фундамента опор:

- одностороннее или двустороннее; - двустороннее; - одностороннее

Надфундаментную часть опоры развивают элементами, аналогичными существующим (сваи, стойки, столбы).

При небольшой высоте промежуточных опор уширение осуществляют забивкой свай-стоек независимо от типа существующей опоры.

3.25. Бесфундаментные устои уширяют добивкой свай с развитием в обе стороны ригеля и шкафной стенки (рис.3.20). Причем сваи могут быть забиты как в заранее уширенные конуса, так и до отсыпки новой части конуса.

Рис.3.20. Схемы уширения устоев:

- расширение насадки с объединением по сваям;

- забивка дополнительных свай в заранее уширенную насыпь;

- пристройка конструкции к массивным устоям

1 - существующий ригель (насадка); 2 - удаленный открылок;

3 - монолитные конструкции уширения; 4 - сборные конструкции уширения; 5 - дополнительные сваи

Массивные устои (устои с обратными стенками и открылками) уширяют путем забивки свай с двух сторон, развитием ригеля (устройством нового ригеля) или возведением с двух сторон Г-образных в плане пристроек. При значительных размерах обратных стенок массивные устои уширяют забивкой свай в двух плоскостях - у начала и конца устоя, а просвет между ними перекрывают плитными или балочными пролетными строениями.

3.26. Из приведенных в данном разделе схем уширения выбирают решения для разработки ТЭР, которые увеличивают габарит и грузоподъемность позволяют, максимально использовать существующие конструкции пролетных строений и опор и соответствуют по области применения фактическим условиям реконструкции.
