Схемы разбивочных сетей строительной площадки и здания.

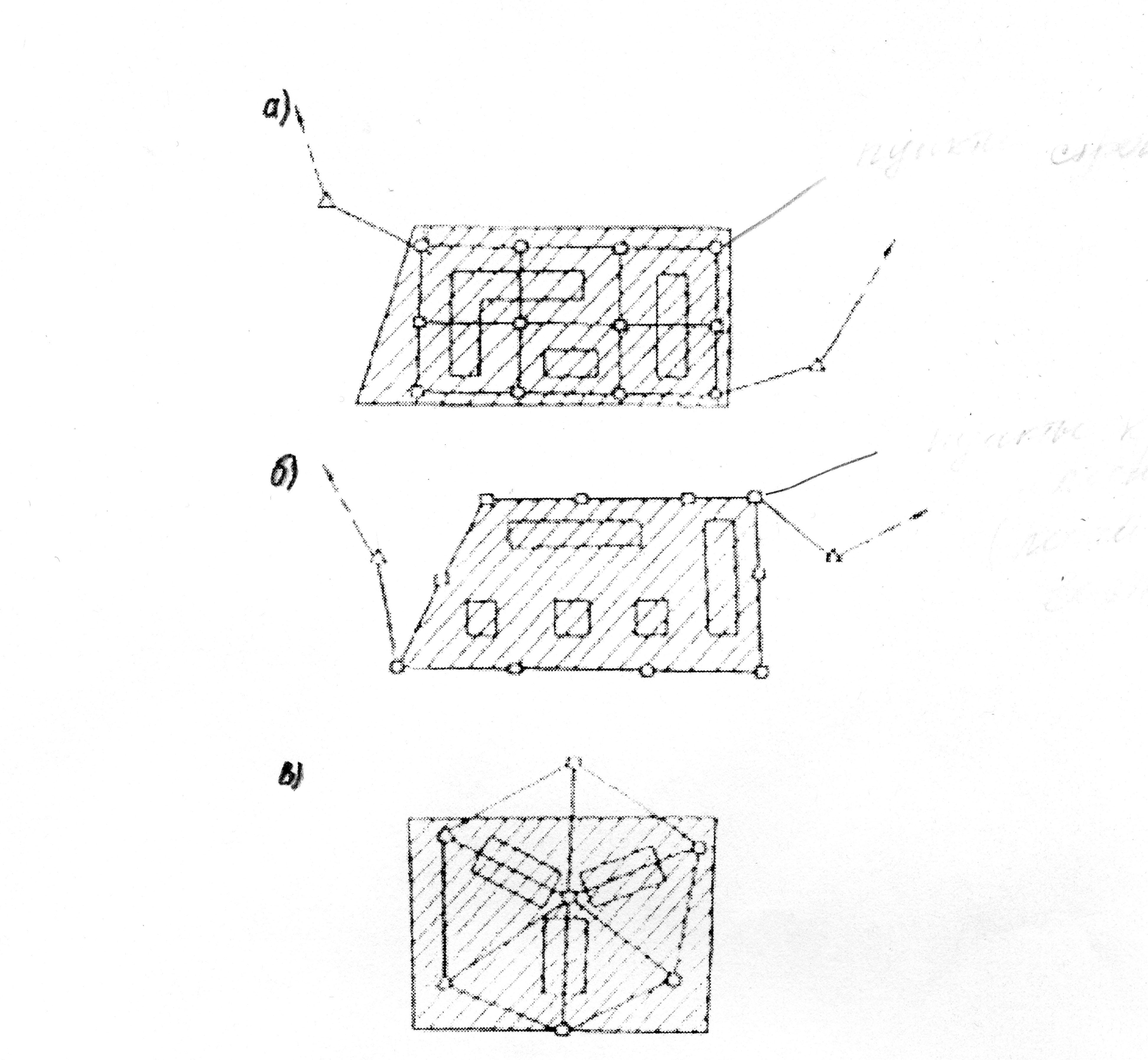

Рис.1 Схемы разбивочной сети строительной площадки в виде

а) строительной сетки

б) красных линий

в) центральной системы

Условные обозначения:

- пункты разбивочной сети строительной площадки

- пункты государственной геодезической сети

- строительная площадка

-проектируемые здания

Геодезическая разбивочная основа для строительства здания и сооружения состоит из разбивочной сети строительной площадки, внешней разбивочной сети и разбивочных осей (рис.2)

Разбивочная основа строительной площадки может быть в виде:

- строительной сетки — для строительства промышленных комплексов и жилых массивов,

- линейно-угловых сетей микротриангуляции и микротрилатерации — для строительства сложных сооружений (объекты АЭС и ГЭС, мосты, станции метро);

- линий регулирования застройки — для строительства жилых и административных зданий;

-теодолитных ходов и засечек — для строительства инженерных сетей, дорог.

Чертеж разбивочной основы строительной площадки составляется в масштабе генплана и к нему прилагаются:

-данные о точности построения сети;

-описание и чертеж типовых знаков сети;

-пояснение принятой системы координат для данной строительной площадки;

-каталоги координат и отметок исходных пунктов;

-ведомости координат и отметок разливочной сети.

Чертеж высотной разбивочной основы в виде ходов нивелирования II, III и IV классов может быть совмещен с чертежом плановой разбивочной сети или выпол- нен на отдельном листе в масштабе генплана.

Внешняя разливочная сеть здания или сооружения создается для крупных и слож- ных объектов, а также для зданий выше 9 этажей. Внешняя разливочная сеть зда- ния или сооружения представляет собой систему плановых и высотных знаков, закрепляющих разбивочные (главные, основные, монтажные) оси и нивелирные пункты, геометрически связанных между собой и определяющих их координаты Х, Уи высоты Н.

Для простых сооружений и зданий в 9 этажей и ниже на местности от разби- вочной сети строительной площадки закрепляют знаками разбивочные оси.

Разбивочными осями могут быть главные, основные или монтажные линии, координаты конечных точек которых не определяются. При сложной конфигура- ции и значительных размерах здания и сооружения закрепляют главные или мон- тажные оси, а при строительстве небольших зданий и сооружений — основные оси. Главными осями являются линии симметрии здания или сооружения, основными – линии, образующие контур здания или сооружения, а монтажными- - линии, определяющие положение здания, сооружения или конструкции относительно главных или основных осей.

В общем виде геодезическая разбивочная основа состоит:

- из разбивочной сети, внешней сети и разбивочных осей — для крупных и сложных объектов, а также для зданий выше 9 этажей;

-из разбивочной сети и paзбивочных осей — для простых сооружений изданий в 9 этажей и ниже.

Черт.2. Схемы разбивочной сети зданияа - внешней; б – внутренней

Условные обозначения:

- репер, совмещенный с осевым знаком;

- временный осевой знак, конструкция которого приведенав обязательном приложении 11;

• - постоянные осевые знаки, конструкции которых приведеныв обязательных приложениях 7-10;

О - осевой знак на здании;

- пункты разбивочной сети строительнойплощадки;

- пункты государственной геодезической сети.

Требования к точности разбивочной сети Таблица 1.

Характеристика объектов строительства	Величины средних квадратическихпогрешностей построения разбивочной сетистроительной площадки
	угловые измерения, с	линейные измерения	Определение превышения на1 км хода, мм
Предприятия и группы зданий (сооружений) на участкахплощадью более 1 км2; отдельно стоящие здания(сооружения) с площадью застройки более 100 тыс. м2 Предприятия и группы зданий (сооружений) на участкахплощадью более 1 км2; отдельно стоящие здания(сооружения) с площадью застройки от 10 до 100 тыс.м2 Отдельно стоящие здания (сооружения) с площадьюзастройки менее 10 тыс. м2; дороги, инженерные сети впределах застраиваемых территорий Дороги, инженерные сети вне застраиваемых территорий;земляные сооружения, в том числе вертикальная планировка	3 5 10 30		4 6 10 15

Таблица 2.

Характеристика зданий,сооружений, строительных конструкций	Величины средних квадратических погрешностей построения внешней и внутренней разбивочных сетей здания (сооружения) и других разбивочных работ
	линейные измерения	угловые измерения, с	определение превышения на станции, мм	определение отметки на монтажном горизонте относительноисходного, мм	передача точек, осей повертикали, мм
1	2	3	4	5	6
Металлические конструкции с фрезерованными контактными поверхностями; сборные железобетонные конструкции, монтируемые методом самофиксации в узлах; сооружениявысотой св. 100 до 120 м или спролетами св. 30 до 36 м		5	1	Числовые значения погрешностей следует назначать в зависимости отвысоты монтажного горизонта(согласно обязательнымприложениям 4 и 5)
Здания св. 15 этажей,сооружения высотой св. 60 до 100м или с пролетами св. 18 до 30 м		10	2	-	-
Здания св. 5 до 15 этажей, сооружения высотой св. 15 до 60 мили с пролетами св. 6 до 18 м		20	2,5	-	-
Здания до 5 этажей, сооружениявысотой до 15 м или с пролетами до 6м		30	3	-		-
Конструкции из дерева;инженерные сети, дороги,подъездные пути		30	5	-		-
Земляные сооружения, в томчисле вертикальная планировка		45	10	-		-
Примечания: 1. Величины средних квадратических погрешностей (гр.2 и 4) назначаются в зависимости отналичия одной из характеристик, указанных в rp.1; при наличии двух и более характеристик величинысредних квадратических погрешностей назначаются по той характеристике, которой соответствует болеевысокая точность.2. Точность геодезических построений для строительства уникальных и сложных объектов и монтажатехнологического оборудования следует определять расчетами на основе специальных технических условийи с учетом особых требований к допускам, предусматриваемых проектом.

2.11. Закрепление пунктов геодезической строительной основы для строительства надлежит выполнять в соответствии с требованиями нормативных документов по геодезическому обеспечению строительства, утвержденных в установленном порядке.

Знаки закрепления основных или главных разбивочных осей зданий (сооружений) приведены в рекомендуемых

приложениях 7-11.

2.12. Места закладки геодезических знаков должны быть указаны на стройгенплане проекта организации строительства, а также на чертежах, необходимых для производства работ по планировке и застройке территории строительства.

2.13. Заказчик обязан создать геодезическую разбивочную основу для строительства и не менее чем за 10 дней до начала выполнения строительно-монтажных работ передать поэтапно подрядчику техническую документацию на нее и закрепленные на площадке строительства пункты основы, в том числе:

а) знаки разбивочной сети строительной площадки;

б) плановые (осевые) знаки внешней разбивочной сети здания (сооружения) в количестве не менее четырех на каждую ось, в том числе знаки, определяющие точки пересечения основных разбивочных осей всех углов здания (сооружения); количество разбивочных осей, закрепляемых осевыми знаками, следует определять с учетом конфигурации и размеров здания (сооружения); на местности следует закреплять основные разбивочные оси, определяющие габариты здания (сооружения), и оси в местах температурных (деформационных) швов, главные оси гидротехнических и сложных инженерных сооружений;

в) плановые (осевые) знаки линейных сооружений, определяющие ось, начало, конец трассы, колодцы

(камеры), закрепленные на прямых участках не менее чем через 0,5 км и на углах поворота трассы;

г) нивелирные реперы по границам и внутри застраиваемой территории у каждого здания (сооружения) не менее одного, вдоль осей инженерных сетей не реже чем через 0,5 км;

д) каталоги координат, высот и абрисы всех пунктов геодезической разбивочной основы.

2.14. Приемку геодезической разбивочной основы для строительства следует оформлять актом (согласно обязательному приложению 12).

2.15. Принятые знаки геодезической разбивочной основы в процессе строительства должны находиться под наблюдением за сохранностью и устойчивостью и проверяться инструментально не реже двух раз в год (в весенний и осенне-зимний периоды).
