Глава 2. Геодезическое обеспечение строительства зданий
2.1.Геодезические работы при строительстве подземной части здания Геодезические работы при сооружении котлована
Основными задачами на этом этапе строительства являются:
детальная разбивка контура котлована;
контроль глубины отрывки котлована;
расчет объема земляных работ;
исполнительная съемка котлована.
Исходные документы:
разбивочный чертеж или топографический план участка;
требования ППГР по основным характеристикам котлована в плане и по высоте.
Плановая разбивка
Выполняется теодолитом и рулеткой.

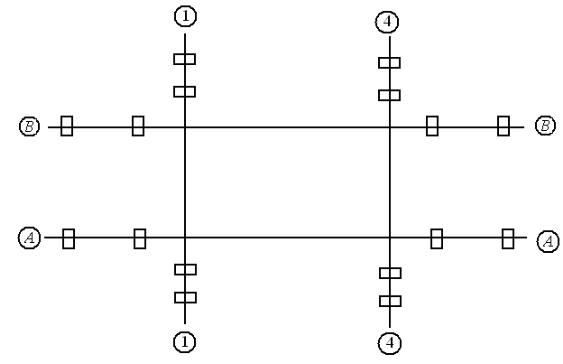

Вынести и закрепить на местности основные оси сооружения рис. 24.
Рис.24. Закрепление основные осей сооружения
Отложить от основных осей здания расстояния до нижнего контура дна котлована (нижняя бровка – рис. 25) . Данные об откладываемых расстояниях указаны в ППГР и могут быть 0,5 ÷ 1,0 м.
Рис. 25. Граница дна котлована (нижняя бровка)
3. Вычислить и отложить расстояние d от нижнего контура до верхнего контура котлована – рис. 26.
Рис.26.
Граница верхней бровки котлована:
Пример: m=0,5; H0 – Hk = h = 2м.
,
Геодезический контроль глубины котлована с использованием визирки и нивелира рис. 27, если глубина котлована до 2 м.
Рис. 27. Контроль глубины котлована с использованием визирки
Последовательность работы:
1) определить длину визирки l
;
2) периодически (по мере углубления) устанавливать на дно котлована переносную визирку и контролировать глубину отрывки.
Совпадение линии визирования верхней гранью визира указывает, что котлован отрыт на требуемую глубину.
Разработку глубины котлована производят экскаватором до отметки на 10 – 15 см выше проектной.
Окончательную зачистку дна котлована до проектной отметки проводят измерениями с использованием нивелира в следующей последовательности рис. 28:
1) установить на дне котлована два дополнительных репера и передать на них отметку подошвы котлована от строительного репера;
2) забить колья в виде сетки 3х3 или 5х5 м по всей площади котлована;
3) установить верхний обрез кольев на проектную отметку;
4) провести контрольные измерения зачистки дна котлована по отсчетам изменений высоты установки нивелира.
Рис. 28. Контроль глубины отрывки с использованием нивелира
Рис. 29. Контроль глубины отрывки глубокого котлована
Последовательность работ указана на рис. 29.
На дно котлована устанавливают репер, высота которого соответствует отметке проектной глубины с небольшим завышением (до 20 см).
На реперы 1 и 2 устанавливают нивелирные рейки. Нивелиры устанавливают наверху и внизу котлована. На кронштейне закрепляют компарированную рулетку.
Одновременно взять отсчеты а,
Вычислить отметку репера на дне котлована по формуле
Контроль – изменением высоты прибора на 10 – 15 см.
Расчет объема земляных работ, как правило, проводят по геометрическим фигурам (квадратам, трапециям, треугольникам).
Объем земляных работ можно вычислить по частям – рис. 30.
а – объем по нижней бровке котлована;
б – объем по откосам котлована.
Рис. 30. Расчет объема земляных работ.
Рабочие формулы
а)
б)
,
где:
a – ширина котлована,
b – длина котлована,
h – глубина котлована.
Рис.31. Исполнительная схема котлована
Цифрами на схеме исполнительной съемки обозначены проектные и фактические размеры (в скобках) в плане и по высоте – рис. 31.
