Спецификация

18. Обозначим в проекте несущие стены:

• Выбрать все экземпляры наружных стен;

• В OCв строке «Использование в конструкции» установите «Несущая».

19. Создайте СПЕЦИФИКАЦИЮ СТЕН с полями, указанными на иллюстрации:

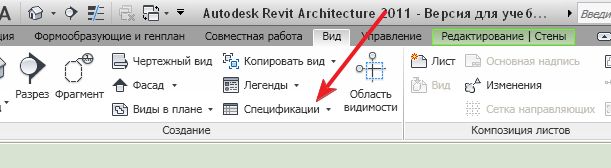

• ИП: ВИД > СОЗДНИЕ > ВЕДОМОСТЬ/СПЕЦИФИКАЦИЯ. В окне НОВАЯ СПЕЦИФИКАЦИЯ выбрать категорию СТЕНЫ >ОК;

• В окне СВОЙСТВА СПЕЦИФИКАЦИИ из списка ДОСТУПНЫЕ ПОЛЯ выбрать: длина, использование в конструкции, объем, семейство и типоразмер, ширина;

• Названия ячеек в заголовке таблицы перемещаются кнопками «Вверх», «Вниз».

ОК.

20. Добавим поле «Кол-во кирпича»:

• В ОС выбрать строку ПОЛЯ > ИЗМЕНИТЬ > РАСЧЕТНОЕ ЗНАЧЕНИЕ;

ОК.

21. Отформатируем таблицу:

• В ОС в строке СОРТИРОВКА / ГРУППИРОВАНИЕ > ИЗМЕНИТЬ;

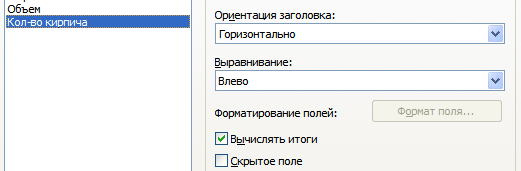

• В ОС в строке ФОРИМАТИРОВАНИЕ > Поля (выбрать поле «Кол-во кирпича»);

• В ОС в строке ВНЕШНИЙ ВИД, - снять галочку .

Изменения окон и дверей

22. В том случае, когда требуется получить объект другого размера, можно поступить так:

• ИП > ГЛАВНАЯ > ФОРМИРОВАНИЕ > ОКНО;

• ИП > РЕДАКТИРОВАНИЕ | КООРДИНАТЫ ОКНО > РЕЖИМ > ЗАГРУЗИТЬ СЕМЕЙСТВО;

• В открывшемся окне выберите папку ОКНА, из списка выберите ОКНО РАСПАШНОЕ ДВОЙНОЕ С ПОДРЕЗКОЙ. Выберите в СТ типоразмер «ОКНО РАСПАШНОЕ ДВОЙНОЕ С ПОДРЕЗКОЙ 0812 х 1220 ММ»:

• В OС нажмите кнопку ИЗМЕНИТЬ ТИП;

• Создайте через команду КОПИРОВАТЬ новый типоразмер окна, шириной 1400 мм, (новое имя должно учитывать будущие габариты);

• Измените значение параметра ШИРИНА (см. чертеж);

• Закройте все ДО.

В СТ появился новый типоразмер, который можно использовать в дальнейшей работе.

23. Выравнивание размеров между объектами:

• ИП > ГЛАВНАЯ > ФОРМИРОВАНИЕ > ОКНО. В ИП > РЕДАКТИРОВАНИЕ | КООРДИНАТЫ ОКНО снимите выделение с раздела МАРКА «МАРКА ПРИ РАЗМЕЩЕНИИ»;

• Вставьте по оси 13 четыре окна на произвольном расстоянии (нижнее окно привяжите к краю перпендикулярной стены – см. следующую иллюстрацию);

• Поставьте размеры между серединами всех окон обязательно за одну команду – единой цепочкой;

Обратите внимание на перечеркнутые буквы EQв середине цепочки – это значок выравнивания размеров, — нажмите на него. Размеры между окнами выровнялись, числа заменились параметром РВ.

• Выберите верхнее крайнее окно и поднимите его командой ИП > РЕДАКТИРОВАНИЕ > ПЕРЕНЕСТИ, привязав верхний край к оси И;

• Выберите размерную цепочку и щелкните по значку EQ – он зачеркнется. Нажмите [ESC] для выхода из команды и появления размерных чисел;

• Если размерные числа не появились, снова выберите размерную цепочку, в ОС в ячейке ОТОБРАЖЕНИЯ РАВЕНСТВА установите ЗНАЧЕНИЕ.

.

24. Вставьте окно на наружную стену между осями А и Б. Расположим его точно по середине между этими осями:

• Выберите поставленное окно – появились временные размеры;

• На выносных линиях видны управляющие элементы – синие квадратные точки. Если щелкнуть на таком элементе, выносная линия переместиться к следующей точке, щелкнуть еще раз – будет выбрана другая точка;

• Привяжите правый временный размер одним концом к оси, а другим – к середине окна;

• Измените размерное число на 1950 (половина расстояния между осями) и переведите этот размер из временного в постоянный – значок под числом.

25. Добавьте остальные окна и двери, как на первой иллюстрации. Привязка всех дверей к стене 100 мм (за исключением складных дверей типоразмера ДВОЙНЫЕ - 4 ПАНЕЛИ, – они расположены по середине стены).
