Приемы вычерчивания стены

6. Начертите этим типоразмером все наружные стены (привязка к оси: 200 мм внутрь и 440 мм наружу), игнорируя закругления – их мы добавим позже. Сначала нужно выполнить настройки:

• ПП: ВЫСОТА = Уровень 2, ПРИВЯЗКА = Поверхность сердцевины: Внутренняя, ЦЕПЬ - вкл., СМЕЩЕНИЕ = -200;

• При вычерчивании стен или их выборе появляется значок в виде двух стрелок, они должны быть снаружи контура;

• При построении стен следует учитывать направление обводки. Начните построение с пересечения осей Д9 и ведите контур по часовой стрелке. Первоначальный контур стен показан на следующей иллюстрации.

7. ПУВ: УРОВЕНЬ ДЕТАЛИЗАЦИИ – Высокий.

8. Верните НИЗКИЙ уровень детализации.

9. Измените свойства созданного типоразмера стены «Наружный - кирпич 640»:

• ДО СВОЙСТВА > ИЗМЕНИТЬ ТИП

10. Добавим полукруглый сегмент стены:

• ИП: ГЛАВНАЯ > ФОРМИРОВАНИЕ > СТЕНА > РЕДАКТИРОВАНИЕ > (дуга по начальной и конечной точкам и радиусу) > ПП: Смещение = -200;

• Чертите дугу, начиная с правого конца (следует увеличить чертеж, чтобы попасть точно в пересечение осей - следите за привязкой!), затем левый, последняя точка – точка прогиба, полуокружность легко проявляется и при движении мышью (радиус при этом высвечивается другой).

11. Добавим закругления (радиусы закруглений на первом плане – пересечение осей 2 и 7, а также 3 и 13):

• ИП: ГЛАВНАЯ > ФОРМИРОВАНИЕ > СТЕНА > РЕДАКТИРОВАНИЕ;

• Укажите курсором две стены, образующих угол (порядок указания – по часовой стрелке), и потяните внутрь – появится дуга;

• Поставьте точку при любом значении радиуса, а затем, выбрав число, введите нужное (правильные размеры стоят на исходном чертеже в начале урока, на иллюстрации – временные). Обратите внимание на то, что радиус привязан к краю стены и следует вводить значение с учетом нашей привязки – на 200 мм меньше. Проверка – центр дуги должен попасть в пересечение осей.

12. Создайте еще два типоразмера для внутренних кирпичных стен (в качестве исходного типа возьмите «Внутренние – кладка стены…»), толщиной 250 и 380 мм, цвет при низкой деталировке – разный.

13. Начертите внутренние стены соответствующими типоразмерами стен, ориентируясь по первой иллюстрации, привязка – по середине стены.

14. Образовать проем во внутренней стене по Оси 11, можно командой ИП > РЕДАКТИРОВАНИЕ> РЕДАКТИРОВАНИЕ > РАЗДЕЛИТЬ ЭЛЕМЕНТ (с удалением внутреннего сегмента). Помните о привязке стены! Для проверки результата поставьте размеры.

15. Поставить стену на расстоянии 2000 от Оси 5 можно с помощью редактирования размера, для этого:

• Начертить стену на любом расстоянии;

• Поставить размер;

• Выбрать стену – размер стал доступен для редактирования, можно ввести новое значение размерного текста.

16. Добавим чертежную информацию – оси и размеры закругленных стен:

• ПУВ: Визуальный стиль – КАРКАС;

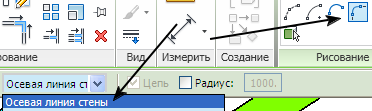

• ИП > ГЛАВНАЯ: МОДЕЛЬ В ЛИНИЯХ > ЛИНИИ;

• ПП: СТИЛЬ ЛИНИЙ: <Осевая линия>;

• ИП: РИСОВАНИЕ> , СМЕЩЕНИЕ = 200 – щелкните по внутренним линиям закругленных стен, когда пунктир будет внутри стены;

• Нанесите РАЗМЕРЫ радиусов и смещение центра от оси (300 мм), так же добавив осевую линию.

17. Толщина линий для печати настраивается в таблице:

• ЗАКЛАДКИ: УПРАВЛЕНИЕ > СТИЛИ ОБЪЕКТОВ (менять ничего не надо).

ОК.
