Урок 11

Целый ряд команд твердотельного моделирования обеспечивает простой метод получения трехмерных моделей. Из двумерных объектов можно построить разнообразные объемные тела, позволяющие строить более сложные модели путем добавления, вычитания, пересечения. Твердотельные объекты ТЕЛА (SOLID) в отличие от ПОВЕРХНОСТЕЙ (SURFACE) внутри имеют сплошное заполнение.

Твердотельные примитивы

• Настройка по 9 Уроку. Построй поочередно все фигуры таким образом, чтобы они попарно пересекались.

РИСОВАНИЕ > МОДЕЛИРОВАНИЕ.

Количество представленных на экране образующих для плавных поверхностей тел СЕРВИС > НАСТРОЙКИ > ЭКРАН > Число образующих в поверхностях. Оставить прежнее значение.

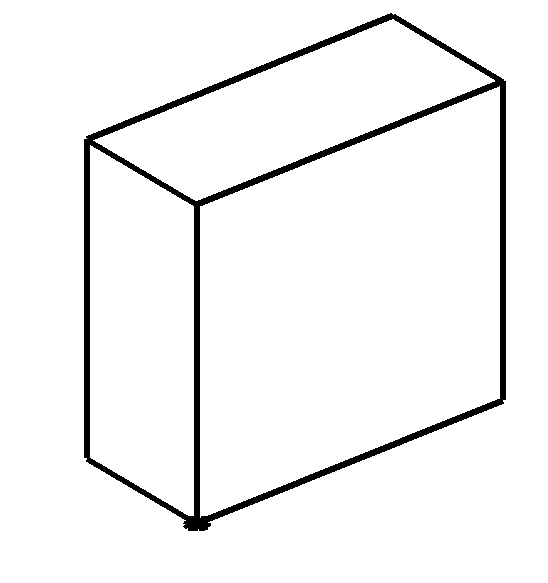

Ящик	Клин

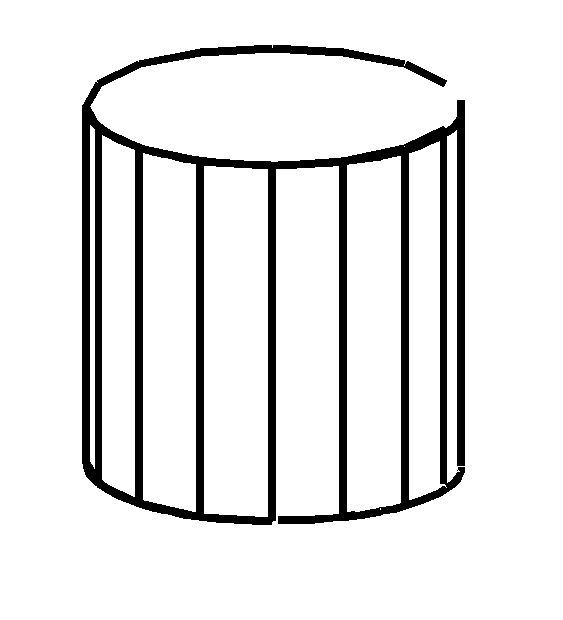

Конус	Цилиндр

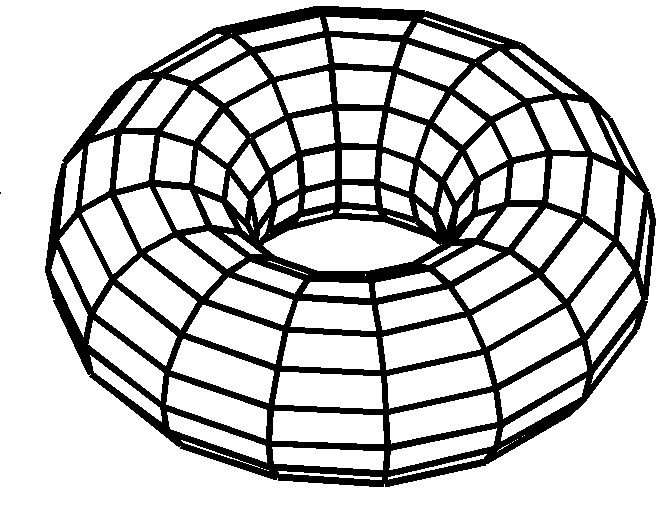

Шар	Тор

Создание составного твердотельного объекта

РЕДАКТИРОВАТЬ > РЕДАКТИРОВАНИЕ ТЕЛА > ОБЪЕДИНЕНИЕ {UNION}объединяет объемы двух и более твердотельных объектов (областей) в единый объект.

• Объедините ящик и клин.

РЕДАКТИРОВАТЬ > РЕДАКТИРОВАНИЕ ТЕЛА > ВЫЧИТАНИЕ{SUBTRACT}удаляет общую часть двух объектов (областей). Сначала выбирается объект, из которого должно быть произведено вычитание [Enter], а затем объект, который будет вычтен.

• Произведите вычитание цилиндра из конуса.

РЕДАКТИРОВАТЬ > РЕДАКТИРОВАНИЕ ТЕЛА > ПЕРЕСЕЧЕНИЕ {INTERSECT}оставляет от выбранных объектов только область пересечения.

• Получите пересечение шара и тора.

Скругление и срезание ребер

Команда РЕДАКТИРОВАНИЕ > СОПРЯЖЕНИЕскругляет выбранную грань.

• Закругли 3 грани одного угла параллелепипеда, радиус небольшой. В отличие от плоского варианта, в пространственном выбирается не два отрезка, образующие угол, а само ребро, подлежащее сглаживанию.

Команда РЕДАКТИРОВАНИЕ > ФАСКА срезает ребро на заданную дистанцию.

• Сними фаску с ребер одной грани клина, дистанции фаски небольшие.

Плоскость произвольной конфигурации

РИСОВАНИЕ > ОБЛАСТЬ – затягивает плоскостью замкнутую полилинию. Подчиняется командам редактирования твердотельных объектов (объединение, вычитание, пересечение и др.)

• Начерти правильный шестиугольник большого размера (центр – в точке 0,0,0) и преврати его в ОБЛАСТЬ. Это будет плоскость, на которую мы поставим стакан. Результат виден в непрозрачном режим.

Вращение двумерного объекта REVOLVE

РИСОВАНИЕ > МОДЕЛИРОВАНИЕ > ВРАЩАТЬпостроение тела путем вращения замкнутых полилиний.

• Построить стакан, стоящий на плоскости многоугольника:

а) установить вертикальную систему координат СЕРВИС > ИМЕНОВАННЫЕ ПСК > ОРТОГОНАЛЬНЫЕ ПСК > СПЕРЕДИ,

б) начертить по периметру замкнутый контур половины поперечного сечения стакана РИСОВАНИЕ > ПОЛИЛИНИЯ,

в) закрутить его на полный круг - ВРАЩАТЬ.

Урок 12

Пример построения здания

Требования к выполнению работы:

1. Чертеж выполняется в натуральную величину.

2. Все объекты имеют идеальное сопряжение и примыкание к самому себе и к соседним объектам.

3. Каждый объект принадлежит определенному слою.

Задание

Построить простейшее сооружение размером 3 х 4 м, высотой 3 м, с одним окном, дверью и односкатной крышей. Покрыть сооружение материалами: цоколь – кирпичный, окно – стеклянное и др.

Настройка и сетка осей

• Определить ЛИМИТЫ в полтора раза больше, чем размеры объекта и прозуммировать.

• СЕТКА = 1000, ШАГ =100. Принять все размеры кратно 100 мм для удобства построения.

• Заполнить таблицу слоев ФОРМАТ > СЛОЙ. Текущие значения цвета и типа линии – ПО СЛОЮ. Потребуются слои: стены, цоколь, двери, стекло, рамы, крыша, кровля.

Работа в плоскости

Для построения твердотельных объектов чертить контуры только замкнутыми полилиниями. ПРЯМОУГОЛЬНИК и МНОГОУГОЛЬНИК являются частными случаями таких контуров.

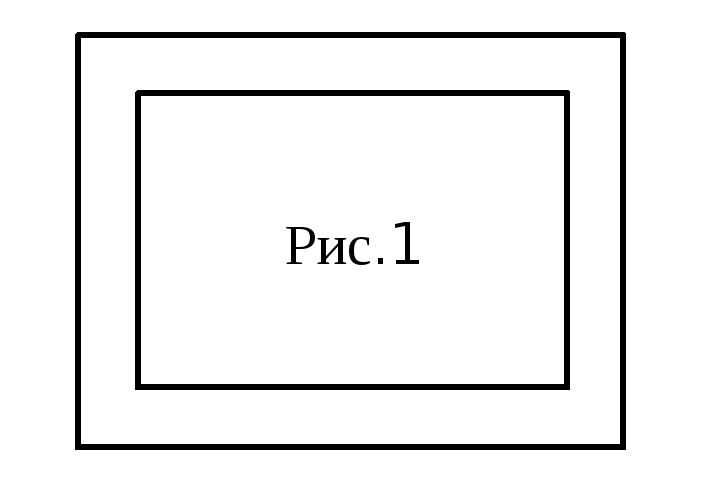

• Перейти на слой СТЕНА и построить ПРЯМОУГОЛЬНИКИ стен (Рис.1).

• Слой - ЦОКОЛЬ. Построить прямоугольник цоколя снаружи от стены.

• На слое КРЫША построить прямоугольник крыши снаружи от цоколя.

• Определить места расположения и размеры проемов. Проемы (дыры в теле стены) необходимо начертить на слое стен в виде прямоугольников отдельных замкнутых откровенно выступающих за контур стены. В том случае, когда контур проема находится внутри стены, сквозной дырки не получится. Рис.2.

• Остекление чертить на слое СТЕКЛО в виде замкнутого прямоугольника стекла в плане, один прямоугольник может заменить 2 стекла. Рис.3.

• Так же начертить прямоугольник дверного полотна в плане на слое ДВЕРЬ.

ПОДНЯТИЕ СТЕН

Экструзия (выдавливание) двумерного объекта

КомандойРИСОВАНИЕ > МОДЕЛИРОВАНИЕ > ВЫДАВИТЬможно “выдавливать” только замкнутые полилинии.

• Определим верх цоколя как уровень 0.00. Цоколь ВЫДАВИТЬ вниз до уровня земли (величина отрицательная). При сложном рельефе - на максимальную высоту цоколя. Слой!

• Стены ВЫДАВИТЬ вверх наружный и внутренний контур вместе до их максимальной высоты, - лишнее потом уберется. Слой!

• Для образования внутреннего пространства ВЫЧЕСТЬ из наружного контура стены внутренний. Рис.5.

• Проем вместе со стеклом поднять до высоты низа окна - команда ПЕРЕНЕСТИ no Z- координате.

• Проемы прямоугольной формы ВЫДАВИТЬ на высоту проема. Так же - стекло. Для получения дырки в стене ВЫЧЕСТЬ из тела стены тело проема. Рис. 6.

Проемы сложной формы можно трансформировать из выдавленного прямоугольного параллелепипеда: скосы обработать командой ФАСКА, скругления - командой СОПРЯЖЕНИЕ в применении к телам. Так же - заполнение. Рис. 6

• Закруглите сверху дверной проем.

Готические или стрельчатые окна проще начертить в плоскости фасада.

Рамы

•

  Отключить все слои, кроме стекла. Текущим установить слой для рам.

• Определить плоскость стекла в качестве пользовательской системы координат – НОВАЯ ПСК по варианту 3 ТОЧКИ.

• Вид – аксонометрический (окно С). Обвести раму замкнутым контуром по наружному краю стекла.

• Вид - план текущей системы координат (окно В). Построить все остальные контуры любыми методами.

• Выдавить все контуры на толщину сечения рамы.

• Вычесть дырки.

Одно- и двухскатные крыши

• Расчленить контур крыши. Горизонтальные отрезки плана крыши, построенного в плоскости, разнести по своим отметкам (низ крыши, конек).

• Определить систему координат в плоскости того фасада, в котором виден наклон крыши. Соединить отрезком точки А и В.

• Конструкция крыши предполагает два слоя: стропильную систему и кровельное покрытие. Стропильную систему будем чертить на слое КРЫША, контур – тонкий замкнутый прямоугольник, отрезок АВ – его верх. Выдавить на длину конька ВС.

• Слой КРОВЛЯ. Начертить поверх стропил контур кровли замкнутой полилинией, отрезок АВ – его низ. Выдавить на длину конька.

• Таким же способом можно чертить двускатную крышу, опираясь на три отрезка: конек и два нижних отрезка.

Рассечение (отсечение) тела плоскостью

РЕДАКТИРОВАТЬ \ 3D ОПЕРАЦИИ \ СЕЧЕНИЕ (разрез) срезает или разрезает объект.

• Отсечь лишнюю часть стены: обязательно выбирать вариант 3 ТОЧКИ, плоскость разрезания по точкам 1, 2, 3 нижней плоскости стропильной системы, точка с нужной стороны – точка на цоколе.
