Определение глубины заложения ростверка.
Рисунок 6. – Определение глубины заложения ростверка.
1.Определим глубину заложения подошвы ростверка
FL=114,40-(0,2+0,15+0,05+0,5)=113,50
2. По глубине заложения фундаментов примыкающих сооружений - ограничений нет.
3. По нагрузкам и воздействиям на основание и инженерно-геологическим условиям строительной площадки глубина заложения ростверка не определяется.
4. По рельефу строительной площадки - ограничений нет.
5. По глубине сезонного промерзания. Аналогично фундаментам мелкого заложения абсолютная отметка FL = 115,1 м.
6 По гидрогеологическим условиям - ограничений нет.
В результате сравнения величин отметок, в качестве расчетной принимаем минимальную абсолютную отметку подошвы ростверка – 128,20 м, тогда глубина расположения (заложения) ростверка
dp= DL - FL = 116,20 –113,50 = 2,7 м.
5. Определение размеров подошвы фундамента мелкого заложения.
Рисунок 7. - Схема действия сил, возможные эпюры контактных давлений
Размеры подошвы фундамента Ф3 определяем методом последовательного приближения.
1. Расчет площади подошвы в первом приближении:
Расчет ведется на 1 м длины здания:принимаем b=1,2 (м); l=1 (м);
2. Определяем расчетное сопротивление грунта основания (формула 7 СНиП 2.02.01-83)
По таблицам 3, 4 СНиП определяем:
с1 = 1,0; с2 = 1,0; K=1,1; Кz =1; М =0,36; Мq = 2,43; Мc = 4,99.
Осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента:
Осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента:

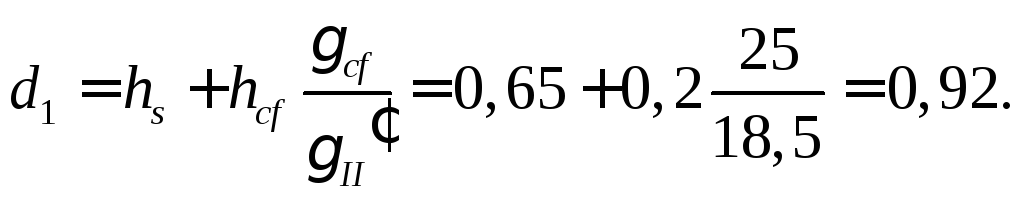

Так как здание с подвалом, то приведенную глубину заложения d1 определяем по формуле:
3. Определяем площадь подошвы во 2-м приближении
Принимаем размеры подошвы
b=2,4 м ; l= 1 м, А=2,4 м2
4. Вычисляем среднее давление под подошвой фундамента:
гдеGф,II=0,85dּbּlּγбет=0,85·2,5·2,4·1·25=127,5
кН,
Gгр,II=0,15dּbּlּγгр=0,15ּ2,5·2,4·1·18,5=22,5
кН.
5. Проверяем выполнение условий:
а) рR, т.е. 130,4<166,2.
Условие выполняется.
б) рmax 1,2R; 0 рmin

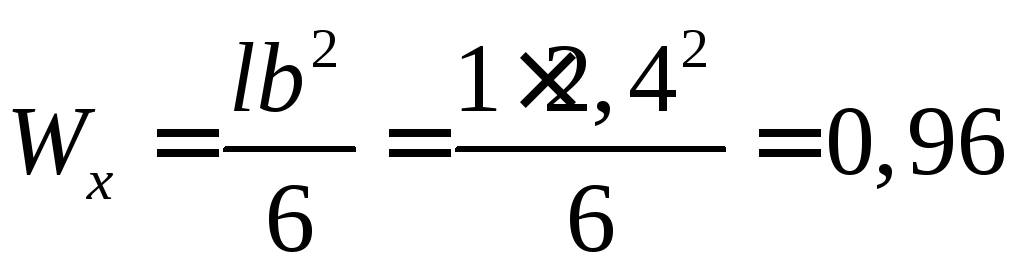

Определяем
,
где
.
Получаем рmax= 198,13 кН < 1,2R = 199,42
рmin=62,71 кН > 0
Все условия выполняются.
Окончательно принимаем размеры подошвы b = 2,4 м.
6. Определение параметров свайного фундамента.
Несущая способность сваи складывается из сопротивления грунта под острием и сил трения грунта по боковой поверхности. Следовательно, острие располагаем в более прочном грунте, длина сваи берется исходя из инженерно-геологических условий.
Выбираем вид висячей сваи. Принимаем забивную сваю, ее размеры принимаются по ГОСТ 19804.3-80.
Абсолютная отметка подошвы ростверка определена ранее и составляет 113,50 м. Исходя из инженерно-геологических условий (рис. 5) выбираем забивные сваи сечением 0,3х0,3 м длиной 7,5м.
Уточнив размеры выбранной сваи (длина L=7,5м; поперечное сечение 300х300мм) и выполнив рисунок, определяем ее несущую способность Fd. Для забивных и набивных свай формулы имеют одинаковый вид:
где с=1-коэффицент условий работы сваи в грунте;
R=866,67 кПа - расчетное сопротивление грунтов под сваей, кПа (принимается по таблице 1 СниП 2.02.03.-85 );
А=0,09 -площадь опирания сваи, м²; U=1,2 - периметр сваи, м;
сf=1; cR=1- коэффициенты условий работы грунта соответственно на боковой поверхности и под нижним концом сваи (таблица 3 СниП 2.02.03.-85);
fi- расчетное сопротивление i-го слоя грунта на боковой поверхности сваи (таблица 2 СниП 2.02.03.-85);
hi-толщина i-го слоя грунта, м.
Рисунок 8. - Схема для определения несущей способности одиночной сваи по грунту
Несущая способность одиночной сваи:

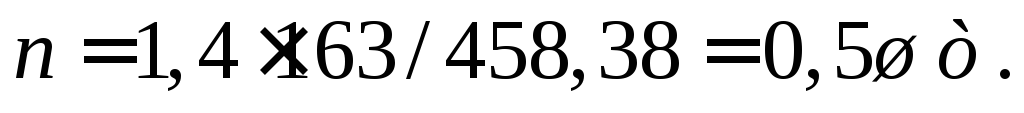

Вычисляем количество свай n в первом приближении.
Где γк=1,4-коэффицент надежности (при определении несущей способности сваи по СНиП ).
Располагаем забивные сваи в плане с соблюдением условия
где d – сторона квадратного сечения сваи;
a – расстояние в плане между центрами свай, расположенных рядами или в шахматном порядке.
Расположение свай под стены.
Принимаем размер a=4,5d=1,35 м.
Вычислим усилия передаваемые ростверком на сваи
где
GР,II = 0,85бет,IIАрdp = 0,85·25·0,6·2,7 = 34,43 кH
GГР,II = 0,15IIАрdp = 0,15·18,6·0,6·2,7 = 6,08 кH
GР,I= 1,2GР,II = 1,2·34,43 = 41,32 кH
GГР,I=1,2GГР,II = 1,2·6,08 = 7,29 кH
Nd,I = 195,6 + 34,43 + 6,08 = 236,11 кH
Окончательно принимаем сваи сечением 300х300 мм, длиной 7,5м с шагом 1,35м.
