INFSEMI_2-Text.fm, стр. 412 из 589 (September 3, 2010, 17:08)

412 10. Развлекательная бытовая электроника

Запатентованная Infineon новая архитектура построения ячеек памяти открыла новые возможности в развитии полупроводниковых технологий. В отличие от прежних решений, когда транзисторы, образующие ячейки памяти, располагались в одной плоскости (2D-ROM — двумерная архитектура), новая технология реализует их трёхмерное расположение (3D-ROM).

Таким образом, при новой технологии более высокая «плотность упаковки» ячеек памяти в полупроводниковом кристалле (при том же объёме памяти) достигается не за счёт уменьшения технологических норм, а в результате изменения конструкции путём уплотнения имеющейся структуры кристалла в 2 раза (см. Рис. 10.9). Площадь 3D-ячеек памяти может быть дополнительно уменьшена за счёт «сжатия».

Стандартная ROM-ячейка: 4F2

Топология

BL

BL

Ячейка



памяти









WL







WL





Поперечное







сечение

WL











3D-ROM ячейка: 2F2

Топология



BL

BL

Ячейка





памяти











WL









WL







Поперечное







Верхняя

сечение

WL





шина BL









Вертикальный





Нижняя

транзистор







шина BL

Как правило, конструкции разъёмов для подключения MMC-карт выполняются в соответствии с требованиями заказчиков, в зависимости от того, где эти карты используются (Рис. 10.10). Возможны различные варианты: стандартный или многоконтактный разъём, с защёлкиванием или прижимного типа. Принимая во внимание, что основным применением MMC-карт является работа в портативных устройствах, конструкция разъёмов определяется в первую очередь размерами имеющегося пространства. Контакты MMC-разъёмов должны выдерживать до 10 000 операций вставки/извлечения одной или нескольких MultiMediaCard и при этом разъём должен занимать минимум места на шине. По сравнению со стандартными чип-картами, эти контакты расположены на самом краю карты.

Рис. 10.10. Стандартный разъём для подключения MMC-карт (слева) и «мультизащёлка» в варианте для печатного монтажа (справа).

F — минимальный топологический размер

Рис. 10.9. Площадь ячейки памяти уменьшается наполовину при использовании трёхмерной (3D) технологии.

INFSEMI_2-Text.fm, стр. 413 из 589 (September 4, 2010, 18:19)

11. КОММУНИКАЦИОННЫЕ11.1. Общий обзор коммуникационныхМОДУЛИустройств и тенденции их развития 413

11.1.Общий обзор коммуникационных устройств и тенденции их развития

На сегодняшний день в мире насчитывается более 600 млн телефонных линий. Последние достижения в области микроэлектроники позволили дополнить эту глобальную коммуникационную сеть новыми услугами, такими как предоставление доступа в Интернет, организация видеоконференций или, например, обмен информацией с абонентами в мобильных сетях.

Сегодня абсолютно ясно, что глобальная связь должна осуществляться через Интернет. При этом следует учитывать, что пользователи заинтересованы в возможно более удобном доступе к сети. Появление ISDN (Integrated Services Digital Network — цифровая сеть с интеграцией услуг) представляет собой значительный шаг по пути к данной цели, и быстрое развитие глобального рынка ISDN-услуг это подтверждает.

Постоянное увеличение объёмов мультимедийной информации в сети требует повышения скорости доступа к данной информации. Это означает необходимость обновления самих сетей. На смену коммутируемым линиям телефонной связи пришли новые сетевые технологии, такие как ATM (Asynchronous Transfer Mode — асинхронный режим передачи) или быстрый Ethernet. Они обеспечивают очень быстрое соединение со скоростью передачи данных до 1 Гбайт/с и возможность его динамической подстройки под требования пользователя. Конечно, реализация этих технологий потребовала также разработки новых полупроводниковых компонентов.

Что касается высокопроизводительных сетей связи, предназначенных для передачи данных и голоса, то в этой области будущее наступило уже сегодня. Так, весьма многообещающим является использование ADSL (Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия), VDSL (Very high speed Digital Subscriber Line — сверхскоростная цифровая абонентская линия) и SHDSL (Single pair High speed Digital

Subscriber Line — однопарная быстродействующая цифровая абонентская линия).

Стандарты и основные системные возможности

К числу наиболее многообещающих и рыночно востребованных приложений полупроводниковой электроники в сфере телекоммуникаций относятся так называемые встроенные решения (Solutions on a Chip), которые включают в себя:

интегральные микросхемы, предназначенные для цифровых и аналоговых устройств коммутации и передачи сигналов. Среди таких устройств, например, линейные карты для АТС, офисные АТС (Private Business eXchange — PBX), устройства абонентского радиодоступа (Radio In The Loop — RITL) или интегрированные устройства доступа (Integrated Access Devices — IAD);

интегральные решения и компоненты для систем ATM и других высокоскоростных сетей передачи данных;

ИС для оконечных устройств, предназначенных для цифровой передачи речи, видео и данных.

«Встроенные решения для систем связи» означают, что всё большее количество телекоммуникационных функций реализуется «в рамках» одной ИС с высокой степенью интеграции. Это, с одной стороны, снижает стоимость систем, а с другой — позволяет постоянно расширять их функциональные возможности. Хорошим примером является разработанный несколько лет назад DOCмодуль, который реализует встроенные непосредственно в чип функции офисной АТС.

Чтобы оправдать средства, вложенные в создание компонентов такой высокой степени интеграции, необходимо обеспечить широкий рынок сбыта для подобной продукции, что, в свою очередь, требует разработки соответствующих промышленных стандартов. Одним из наиболее показательных в этом отношении примеров является сеть ISDN, первые интегральные микросхемы для которой были разработаны более 10 лет назад.

INFSEMI_2-Text.fm, стр. 414 из 589 (September 4, 2010, 18:19)

414 11. Коммуникационные модули

11.1.1. Стратегические ориентиры



Производственное

оборудование распо-

Разработчикам телекоммуникационных

ложенного в Германии в мюнхенском райо-

не Перлах (Munchen-Perlach) завода компа-

систем приходится работать в условиях пос-

нии Infineon позволяет использовать наибо-

тоянной

конкуренции,

поэтому

успеха

лее современные комплексные технологии

можно достигнуть лишь за счёт повышения

для создания продукции, соответствующей

производительности и экономичности.

высшим стандартам качества. Благодаря не-

При проектировании телекоммуникаци-

посредственному взаимодействию инжене-

онных систем наряду с технологически усо-

ров завода с заказчиками, все их требования

вершенствованными компонентами важное

удовлетворяются в

максимально короткие

значение

имеют универсальность и

«гиб-

сроки, чем обеспечивается быстрый запуск

кость». Наличие большого количества аппа-

продукции в производство. Наличие по-со-

ратных средств и программно-аппаратных

седству, в германском Регенсбурге, ещё од-

модулей от различных производителей обес-

ного завода (производственного подразделе-

печивает

для пользователей возможность

ния Infineon) позволяет более гибко реаги-

выбора оптимизированных по стоимости ре-

ровать на запросы рынка.





шений. Предлагаемые компанией Infineon



















интегральные микросхемы имеют стандарт-

11.1.3. Коммутационные ИС



ные интерфейсы, которые, однако, можно

В настоящее время коммутационные ИС

«комбинировать» при разработке специали-

зированных систем. Таким образом, требу-

производства Infineon используются более

ются меньшие инвестиции в разработку, ус-

чем в 25% кабельных сетей связи во всём

коряется процесс вывода продукции на ры-

мире. Для сетей ISDN этот показатель пре-

нок и снижаются общие затраты.



вышает 50%. Таким образом, подразделение

Интегрированные решения,



коммутационных ИС компании Infineon за-



нимает лидирующие позиции в соответ-

разработанные по заказу потребителей

ствующем

сегменте

рынка.

Компания

Эти решения базируются, главным обра-

Infineon в качестве партнёра помогает сво-

им заказчикам осуществлять оптимизацию

зом, на стандартных системных решениях.

существующих и разработку новых систем

Вместе с тем, используя модульную архитек-

связи,

предлагая

им

функциональные и

туру, разработчики компании Infineon могут

экономичные решения, удовлетворяющие

«собирать» заказные системы на основе спе-

как современным требованиям, так и тре-

циализированных стандартных компонен-

бованиям, которые могут возникнуть в бу-

тов, предназначенных для конкретного при-

дущем.













менения. Такая возможность особенно при-













Коммутационное оборудование стано-

влекательна с точки зрения пользователей,

вится всё миниатюрнее, в то время как его

для которых важно обеспечить быструю раз-

функциональность расширяется, а объёмы

работку перспективной продукции.





передаваемых данных стремительно увели-









11.1.2. Высокие темпы инноваций



чиваются, что, в свою очередь, требует эко-

Технологии производства ИС также име-

номически эффективных методов передачи

данных. Это обеспечивается за счёт посто-

ют определяющее значение для достижения

янного внедрения инновационных техно-

долгосрочных успехов на рынке телекомму-

логий, расширения списка базовых пара-

никаций. Особенно велики темпы иннова-

метров, и, конечно, за счёт тесного сотруд-

ций в производстве модулей (микросхем)

ничества

производителей

оборудования с

памяти. Так, их производительность (объём

его заказчиками по всему миру.



памяти) удваивается каждые 18 месяцев.















Совершенствование логических ИС также

11.1.4. Сетевые интегральные

идёт всё быстрее, а благодаря КМОП-тех-



микросхемы







нологиям совершенствуется и производство

Подразделение

сетевых

ИС

компании

модулей, предназначенных для обработки

Infineon занимается

производством уст-

смешанных сигналов. В

результате этих

ройств для высокоскоростных сетей, в том

процессов уже сегодня достигнут высокий

числе

локальных

(LAN)

и

глобальных

технологический уровень производства ИС

для систем связи.

(WAN) сетей. Многоканальный интерфейс-



INFSEMI_2-Text.fm, стр. 415 из 589 (September 4, 2010, 18:19)

11.1. Общий обзор коммуникационных устройств и тенденции их развития 415

ный контроллер MUNICH32X Infineon является самым быстродействующим устройством для сетей передачи данных и входит в состав практически каждого сетевого маршрутизатора в мире.

Сети связи будущего должны иметь инфраструктуру, объединяющую системы передачи данных и телефонной связи, с использованием ATM и других высокоскоростных систем. Компания Infineon в настоящее время разрабатывает новые технологические решения, благодаря которым системы связи, рассчитанные на обслуживание нескольких миллионов абонентов, можно будет создавать с использованием всего лишь пары сотен ИС. Слияние телекоммуникационных и информационных сетей особенно ярко проявляется при организации межсетевого взаимодействия. Здесь определяющую роль играют технические характеристики и возможности тех или иных систем. Разработанные Infineon программные симуляторы представляют собой один из примеров реализации этих возможностей. Использование симулятора позволяет заказчику начать «виртуальную» разработку системы ещё до того, как будут доступны соответствующие полупроводниковые компоненты.

11.1.5.Интегральные микросхемы оконечных устройств связи

Подразделение оконечных коммуникационных устройств Infineon производит широкий спектр ИС, предназначенных для передачи голоса, данных и видео. Главным образом, они применяются в цифровых телефонах и автоответчиках, в базовых станциях беспроводных телефонов, а также в персональных компьютерах и системах видеосвязи. К числу новинок здесь можно отнести однокристальные телефонные модули, INCA (Integrated Network Communications Architecture — интегрированная сетевая архитектура для учрежденческой связи) и различные устройства семейства Linecard Transceiver (трансиверы линейных карт телефонной связи).

Растущий обмен информацией через Интернет и развитие системы удалённой (надомной) работы в существенной степени

определяют быстрый рост требований к пропускной способности каналов передачи. Аналоговые модемы способны удовлетворить этим требованиям лишь при определённых условиях. Шаг вперёд, по сравнению с ними, представляют собой устройства ISDN, обеспечивающие достаточную скорость передачи данных при вполне приемлемой цене. Компания Infineon — одна из немногих, кто стоял у истоков развития технологии ISDN, а сегодня производит в широком ассортименте ISDN-модули. Применение продукции Infineon, благодаря её модульной архитектуре и стандартизации интерфейсов, предоставляет пользователям оптимальную свободу и гибкость при разработке своих собственных устройств, повышая тем самым их конкурентоспособность.

Одним из базовых элементов этой стратегии является развиваемая Infineon модульная ISDN-ориентированная архитектура (IOM-2). В рамках этой архитектуры могут быть спроектированы как различные модули с высокой степенью интеграции, так и пассивные или активные ISDN-ком- поненты со встроенными функциями аудио, видео или факс-модема. Основной упор здесь делается на разработку комплексных системных решений, которые смогут впоследствии с успехом применяться в сотнях различных проектов по всему миру.

В последующих разделах дано описание некоторых модулей, выбранных из очень широкого спектра ISDN-продукции.

Высокоскоростное соединение с сетью Интернет может быть, однако, реализовано лишь с использованием технологии DSL (Digital Subscriber Line — цифровая абонентская линия). В настоящее время разработано немало стандартных DSL-протоко- лов, а в будущем их количество, несомненно, ещё более возрастёт, что приведёт к дальнейшему увеличению скорости передачи данных. Доступные на сегодняшний день DSL-протоколы передачи данных представлены на Рис. 11.1.

Краткое описание этих методов передачи данных дано в разделе 11.10. Стандартный протокол ADSL2, сменивший устаревший ADSL, рассматривается более подробно.

INFSEMI_2-Text.fm, стр. 416 из 589 (September 4, 2010, 18:19)

416 11. Коммуникационные модули







Поставщик

Абонентское











сетевых услуг

оборудование



Данные

Данные

G.shdsl







G.shdsl















































G.shdsl (Симметричная DSL)















1 пара проводов • Симметричная передача • Скорость











передачи данных до 2.3 Мбит/с





















Данные

Данные

SDSL







SDSL

















































SDSL (Симметричная DSL)















1 пара проводов • Симметричная передача •











Многоскоростная передача данных (до 2.3 Мбит/с)





Данные

M/SDSL







M•SDSL (Многоскоростная DSL)

















POTS







1 пара проводов • Изменяемая скорость передачи данных

















• Поддержка обычной телефонной линии • Автоматиче-









ская конфигурация при включении • Поддержка всех









скоростей передачи Nx64 согласно стандартам T1/E1

Данные

HDSL





























HDSL (Высокоскоростная DSL)











2 пары/4 провода • Симметричная передача •









Скорости передачи согласно стандартам T1/E1









Данные

IDSL





























IDSL (ISDN DSL)











1 пара проводов • Симметричная передача • Скорость









передачи данных до 144 Кбит/с









Данные

ReachDSL



















ReachDSL







POTS











1 пара проводов • Асимметричная/симметричная









передача • Поддержка обычной телефонной линии •









Скорость передачи данных до 1 Мбит/с • Расширенная









зона обслуживания



Данные

ADSL











Сплиттер



ADSL (Асимметричная DSL)







POTS







1 пара проводов • Асимметричная передача •













Поддержка обычной телефонной линии • Скорость









передачи данных 1.5…8 Мбит/с (downstream) и









64…640 Кбит/с (upstream)











Данные

RADSL











Сплиттер



RADSL (Адаптивная DSL)







POTS







1 пара проводов • Поддержка асимметричного/симметричного

















режимов передачи • Поддержка обычной телефонной линии •









Скорость передачи данных адаптивно изменяется в диапазоне









1…7 Мбит/с (downstream) и 128 Кбит/с…1 Мбит/с (upstream)

M/SDSL Данные

HDSL

Данные



IDSL

Данные



ReachDSL Данные

ADSL Данные Сплиттер

RADSL Данные Сплиттер

POTS — Обычная телефонная линия

Симметричные

Асимметричные

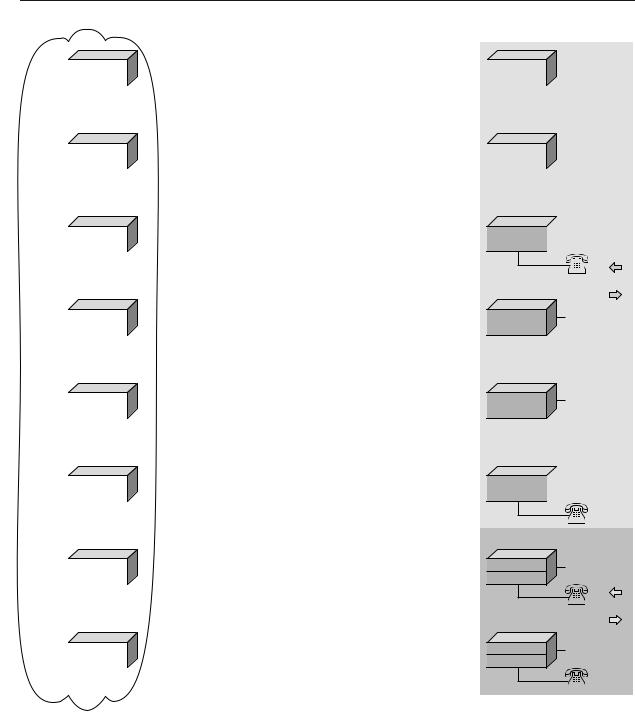

Рис. 11.1. Доступные в настоящее время DSL-протоколы передачи данных.

11.2.IDSN: от телефонной станции к абоненту

Широкий выбор полупроводниковых компонентов с высокой степенью интеграции гарантирует возможность реализации практически безотказной системы связи в сети ISDN. При использовании «интеллектуальных» сетевых оконечных устройств цифровое и аналоговое оконечное оборудо-

вание могут работать рядом друг с другом (совместно).

Благодаря более высокой степени интеграции, ISDN-микросхемы второго поколения производства Infineon требуют минимального количества внешних компонентов и поддерживают ряд дополнительных функций. Например, фидер S-интерфейса ISDN (ISDN-S Interface Feeder — ISFC) предназначен для работы в качестве входного фор-

INFSEMI_2-Text.fm, стр. 417 из 589 (September 4, 2010, 18:19)

11.2. IDSN: от телефонной станции к абоненту 417

мирователя сигналов (feeder circuit) для S-интерфейса, заменяя собой большие реле и трансформатор. Другое устройство, однокристальный контроллер сетевого окончания ISDN (ISDN Network Termination Controller — INTC), совмещает в себе трансиверы U- и S-интерфейсов, контроллер HDLC (High-level Data Link Control — высокоуровневое управление каналом передачи данных) и порт IOM-2, обеспечивая тем самым возможность непосредственного подключения кодек-фильтра.

Использование совместно с цифровыми линейными картами восьмиканального U-трансивера позволяет сэкономить место на схемной плате и, соответственно, снизить её стоимость. Контроллер на базе DSPпроцессора может обслуживать до трёх таких восьмиканальных U-трансиверов. Помимо обслуживания 24 каналов, он также осуществляет ряд дополнительных функций, таких как режим конференции или музыкальная заставка на время удержания вызова. Встроенный контроллер питания управляет подачей напряжения от аккумуляторных батарей на U-линию, а также осуществляет такие важные функции, как ограничение тока и защита от перенапряжения. Эта новая ИС заменяет большое количество дискретных компонентов, использовавшихся ранее на цифровых линейных картах.

11.2.1. Функциональная структура ISDN

ISDN — это цифровая сеть, основанная на использовании сквозных соединений (end-to-end connection — соединение непосредственно между двумя конечными точками сети) и поддерживающая широкий

спектр услуг, среди которых передача голоса и данных. Все абонентские устройства, независимо от того, телефон ли это, компьютер, факсимильный аппарат или, скажем, телевизор, получают информацию из телекоммуникационной сети и посылают её туда в виде цифровых потоков данных (bit streams). Таким образом, различные устройства осуществляют доступ к одной и той же сети по одной и той же абонентской линии.

На Рис. 11.2 приведена функциональная схема ISDN. Четыре функциональных блока между абонентским оконечным устройством и сетью можно объединить в так называемый соединительный элемент доступа (Access Connection Element — ACE).

Местная ISDN-станция (Local Exchange — LE) включает в себя локальное оконечное оборудование (Local Termination — LT), предназначенное для работы с абонентским шлейфом, и оконечную станцию телефонной сети (Exchange Termination — ET), которая «отвечает» за функции коммутации собственно с сетью ISDN.

Сетевое окончание (оконечное оборудование сети) типа 1 (NT1) физически завершает соединение между пользователем сети (абонентом) и локальным оконечным оборудованием (LT). Оно управляет подачей питания, осуществляет контроль линии связи, преобразование протоколов обмена сигналами, а также мультиплексирует каналы B и D. Сетевое окончание типа 2 (NT2) задействуется опционально (т.е. в случае необходимости). Это оборудование предназначено для работы в локальных сетях или с офисными АТС и, как правило, не используется в домашних сетях.





Интерфейсы, соответствующие

Принятый в США интерфейс







стандартам ITU

(не соответствует стандартам ITU)



























S







T



U

V

Оконечное









Абонентское









Локальное























Оконечная

оборудование









коммутаци-



Оконечное





















оконечное



станция

ISDN (TE1)









онное



оборудо-





















оборудо-



телефонной











оборудова-



вание сети









R













вание



сети









ние



(NT1)





















(LT)



(ET)

Оконечное



Абонент-





(NT2)































оборудование



ский адап-

































































не ISDN (TE2)



тер (TA)















































Интерфейс, определяемый производителем оборудования

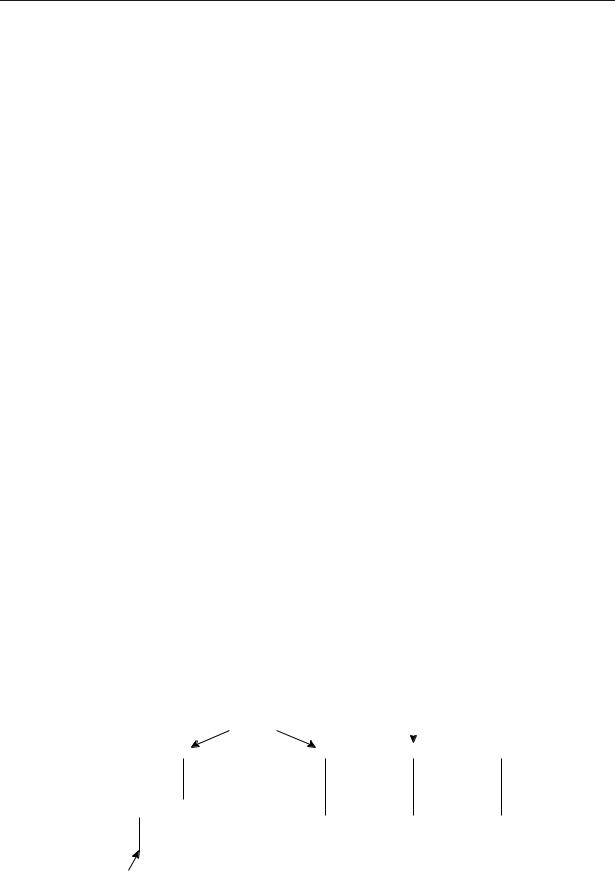

Рис. 11.2. Функциональные блоки сети ISDN и точки подключения в соответствии с моделью Международного союза электросвязи (ITU).

INFSEMI_2-Text.fm, стр. 418 из 589 (September 4, 2010, 18:19)

418 11. Коммуникационные модули

Оконечное оборудование типа 1 (TE1) представляет собой любое пользовательское оконечное устройство, совместимое с протоколом ISDN, например цифровой телефон. Оконечное оборудование типа 2 (TE2) — это, напротив, оборудование, не поддерживающее стандарт ISDN, например аналоговый телефон. Для его подключения к сети ISDN требуется абонентский (терминальный) адаптер (TA). Существуют также более сложные, «интеллектуальные» сетевые окончания, объединяющие в себе функции NT1 и TA.

В ISDN используются так называемые опорные точки (reference points), которые указывают на связь между различными протоколами, используемыми различными интерфейсами. Например, если устройство типа NT2 в домашней сети отсутствует, то S- и T-интерфейсы являются идентичными (см. Рис. 11.2). Более подробно взаимосвязи между блоками ET, LT и NT1 показаны на функциональной схеме, приведённой на

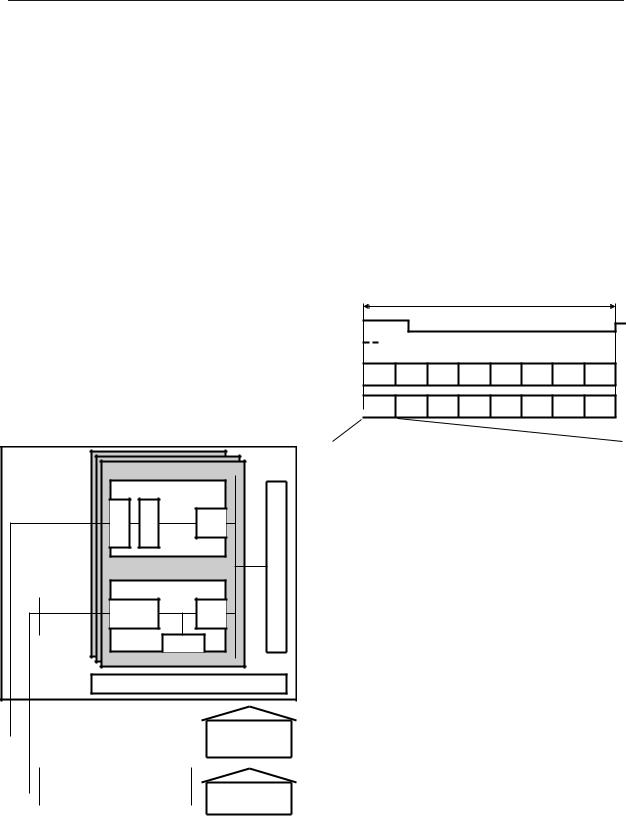

Рис. 11.3.

Аналоговый

a/b

U-интерфейс

Линейные карты

ALC

КОДЕК





SLIC

IOM-2

LCC





DLC



U-тран- IOM-2

LCC

сивер



DCH



DLC



Управляющий процессор

PCM-магистраль Коммутируемая сеть



Аналоговый a/b





Аналоговый





































телефон



U



NT



S





U-

S-

























тран-

IOM-2

тран-







сивер

сивер

























Цифровой телефон

ALC









Аналоговая линейная карта

DLC

Цифровая линейная карта

LCC

Контроллер линейной карты

DCH

Контроллер D-канала

IOM-2

ISDN-ориентированный модульный





интерфейс второго поколения

NT

Сетевое окончание

Рис. 11.3. Цифровая система коммутации с аналоговыми и цифровыми линиями связи.

ISDN-ориентированный модульный интерфейс IOM-2 (ISDN-Oriented Modular) представляет собой проводной интерфейс и может использоваться при соединении между любыми приёмопередающими ИС, кроме ИС, предназначенных для первичных соединений. Он включает в себя две однонаправленные линии передачи данных, а также линии кадровой синхронизации и синхронизации данных. Используя один интерфейс, можно управлять и программировать до восьми цифровых приёмопередающих модулей через одну ИС контроллера. На Рис. 11.4 приведена структура субканала интерфейса IOM-2.

125 мкс

FSC

DCL

DD

DU

CH 0









CH 7















B1

B2

Monitor

D

C/I

MR

Mx















B1 и B2 Содержат голосовые и пакетные данные

(2 x 64 Кбит/с) в соответствии со структурой ISDN

DСодержит сигнальную информацию или пакетные данные (16 Кбит/с)

Monitor

Разрешает внутренний обмен данными между



PCM-контроллером и трансиверами (64 Кбит/с)

MR/Mx

Два бита квитирования, предназначенных для



управления обменом данными через канал MONITOR

C/I

Канал управления/индикации для передачи



специальных команд или битов состояния



(например, команды включения питания)

FSC

Кадровая синхронизация

DCL

Синхросигнал

DD

Поток нисходящих данных (downstream)

DU

Поток восходящих данных (upstream)

Рис. 11.4. Формат кадра при передаче данных через интерфейс IOM-2, при управлении до 8 приёмопередающими модулями с помощью одной микросхемы контроллера.

Интерфейс IOM-2 позволяет значительно сократить количество линий, поскольку каждый из трансиверов (приёмопередатчиков) программируется через канал MONITOR (Контроль), что не требует его постоянного подключения к микроконтроллеру. Один интерфейс IOM-2 может обслуживать, например, восемь линий связи U-типа. Соответственно, в состав контроллера линейной карты (ELIC) может входить четыре интерфейса

INFSEMI_2-Text.fm, стр. 419 из 589 (September 4, 2010, 18:19)

11.2. IDSN: от телефонной станции к абоненту 419

IOM-2, благодаря чему обеспечивается подключение к одной цифровой линейной карте до 32 абонентов сети ISDN.

11.2.2. Цифровые линейные карты

Цифровая линейная карта, согласно модели ITU, функционирует как блок LT (локального оконечного оборудования) сети ISDN (см. Рис. 11.2). Она осуществляет коммутацию между PCM-магистралью (магистральной линией связи с импульсно-ко- довой модуляцией сигнала) и абонентскими линиями (абонентским шлейфом), реализует поддержку протокола доступа к D-каналам (если используется архитектура с распределёнными D-каналами) и подаёт напряжение питания на U-линии связи (Рис. 11.5).

1































AFE





DFE-Q/T

































































PEB 24911

















PEB 24902

























PEB 24901







































4

























































U-линии





















5

























PCM



AFE





DFE-Q/T









































PEB 24911







ELIC







PEB 24902





















PEB 24901



























PEB





8

























IOM-2

















20550

Сигн.













































































































IDEC





IDEC

















PEB 2075





PEB 2075











































Шина микроконтроллера

Микроконтроллер

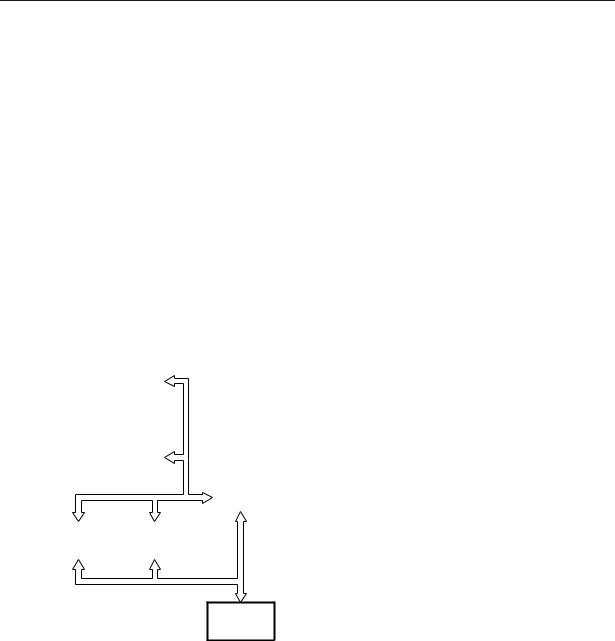

Рис. 11.5. Структурная схема цифровой линейной карты (алгоритм 2B1Q/4B3T), осуществляющей коммутацию между PCM-ма- гистралью и абонентскими линиями (абонентским шлейфом).

11.2.3.Контроллер расширенной линейной карты (ELIC)

Контроллер ELIC (ИС PEB20550H) осуществляет мультиплексирование четырёх D-каналов и имеет конфигурируемый интерфейс CFI (Configurable Interface) для подключения трансивера. Контроллер может работать в режимах «4 канала PCM» или «4 канала IOM-2». В режиме IOM-2 могут быть заданы различные тактовые частоты и скорости передачи данных; при этом

возможна коммутация до 32 цифровых или 64 аналоговых линий. Кроме того, в зависимости от заданной скорости передачи данных, для осуществления связи ИС с PCMмагистралью может быть задействовано до четырёх дополнительных программируемых PCM-интерфейсов. Максимально возможные скорости передачи данных, таким образом, составляют 4 2 Мбит/с, 2 4 Мбит/с или 1 8 Мбит/с. Используя матрицу 128 128, контроллер ELIC может осуществлять подключение любого канала передачи голоса или данных (которые кодируются временными слотами по 8 бит каждый) между интерфейсами CFI и PCM. Контроллер также поддерживает канал MONITOR и обеспечивает передачу кодов управления/индикации (C/I) в соответствии с протоколом для интерфейса IOM-2. Наконец, данная микросхема содержит встроенный HDLC-контроллер, служащий для передачи сигнальной информации между линейной картой и комбинаторной логической схемой. В качестве альтернативы контроллеру ELIC может применяться EPIC (Extended PCM Interface Controller — контроллер расширенного PCM-интерфейса), который выполняет те же функции, за исключением HLDC-контроллера.

11.2.4.Контроллер ISDN-станции с D-каналом (IDEC)

Контроллер IDEC (ИС PEB 2075) оптимизирован для обработки сигнальной информации, передаваемой по D-каналу, которая осуществляется на цифровой линейной карте. С этой целью ИС PEB 2075 содержит четыре встроенных независимых HDLC-контроллера, что обеспечивает возможность обрабатывать информацию D-каналов четырёх абонентских линий одновременно. Каждый канал содержит контроллер LAPD (Link Access Protocol, Channel D — протокол доступа к каналу связи, D-канал) и 64-байтную быстродействующую FIFO-память на каждое направление передачи. Чтобы снизить расходы на программное обеспечение, основной упор сделан на поддержку коммутационных функций 2-го уровня согласно модели OSI/ISO. За счёт этого, а также других характеристик контроллера удаётся существенно снизить динамическую загрузку микропроцессорной системы. С помощью протоколов кана-

INFSEMI_2-Text.fm, стр. 420 из 589 (September 4, 2010, 18:19)

420 11. Коммуникационные модули

ла MONITOR и каналов управления/инди-

наличие встроенного блока «автопро-

кации (C/I) интерфейса IOM-2 контроллер



буждения», который активирует

ИС,

IDEC обеспечивает возможность управле-



когда она переходит в режим понижен-

ния периферийным оборудованием. Пос-



ного энергопотребления;



кольку каждый интерфейс IOM-2 может

адаптивное эхоподавление;



коммутировать до 8 абонентских линий,



адаптивный эквалайзер;



для работы с ним требуется два IDEC-конт-

автоматический выбор полярности вход-

роллера. Всего же для обработки информа-



ного сигнала;



ции D-каналов всех 32 абонентских линий,

автоматическая регулировка усиления;

обслуживаемых одной цифровой линейной



восстановление тактовой синхронизации;

картой, используются восемь ИС.





низкая потребляемая мощность.



11.2.5. U-трансивер для аналогового



Поскольку каждый чипсет поддерживает

до четырёх абонентских линий, для работы с

интерфейса





интерфейсом IOM-2 требуется два таких мо-

Аналоговый

интерфейс

(Analog Front-

дуля. Соответственно, на цифровой линей-

ной карте, предназначенной для обслужива-

End — AFE) и цифровой интерфейс (Digital

ния 32 абонентских линий и использующей

Front-End —

DFE) (ИС

PEB 24902 и

для этого контроллер ELIC с четырьмя ин-

PEB 24911/01) образуют четырёхканальный

терфейсами IOM-2, должны размещаться 8

U-трансивер цифровой линейной

карты.

четырёхканальных чипсетов IEC.



В зависимости от линейного кода, исполь-









зуемого для U-линии, 2B1Q или 4B3T, тре-

11.2.6. Контроллер высоковольтного

буется PEB 24911 DFE-Q или PEB 24901



источника питания ISDN (IHPC)

DFE-T. Аналоговый интерфейс может обра-









батывать оба этих кода. При четырёх IEC-



Схема включения контроллера

IHPC

трансиверах (AFE + DFE) потребуется дуп-

(ИС PEB 2026) в составе линейной карты

лексный четырёхканальный U-трансивер на

показана на Рис. 11.6. Данная ИС управляет

базе однокристального трансивера PEB 2091

питанием U-линий от центральной теле-

IEC-Q для U-интерфейса сети ISDN. Ука-

фонной станции (АТС). Она выдерживает

занный трансивер удовлетворяет всем су-

напряжение до 130 В и реализует такие кри-

ществующим на настоящее время требова-

тические с точки зрения надёжности систе-

ниям ANSI (Американский национальный

мы функции, как ограничение тока и защи-

институт стандартов), ETSI (Европейский

та от перенапряжения. Кроме того, в конт-

институт стандартов по телекоммуникаци-

роллер встроен блок, отключающий его в

ям) и CNET. Если используется метод по-

случае недопустимого повышения темпера-

давления эхо-сигнала, то безотказная рабо-

туры, благодаря чему ИС может без повреж-

та канала передачи возможна при длине ли-

дений работать в жёстких условиях окружа-

нии до 8 км.







ющей среды. Данная микросхема предна-

Основными

особенностями

данного

значена для замены устройств, состоящих из

U-трансивера являются:





реле и дискретных компонентов.





APFI/PFEN

RLB









0 В

GNDB

RB







I/O



U-линия

IHPC





Дифсистема

Аналоговый

Цифровой

IOM-2







VBat

VBAT

RA

RLA



интерфейс

Q/T-интерфейс







(4 порта)

(4 порта)













4 x IEC Q/T





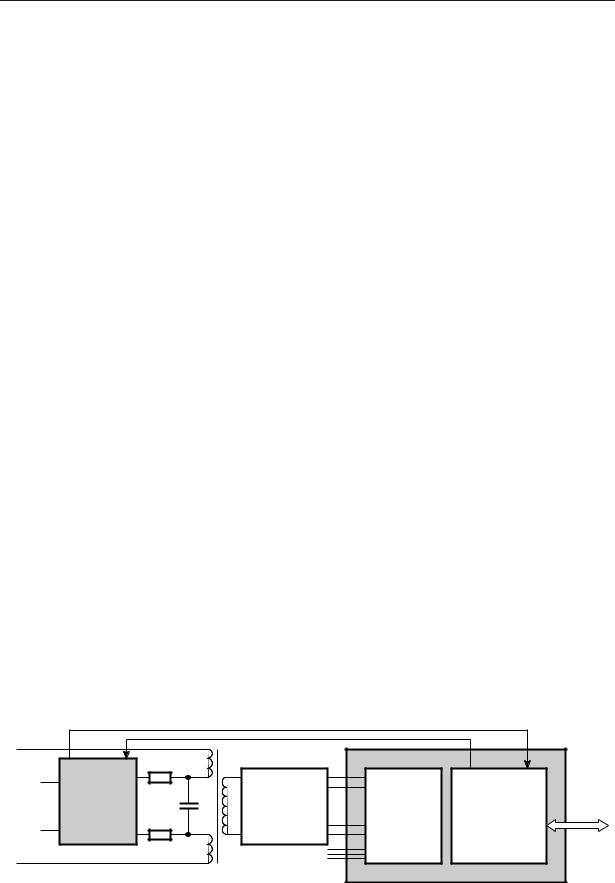

Рис. 11.6. IHPC-контроллер осуществляет питание U-линии от АТС.



INFSEMI_2-Text.fm, стр. 421 из 589 (September 4, 2010, 18:19)

11.2. IDSN: от телефонной станции к абоненту 421



Микро-

SLICOFI-2мкс & D-HV-SLIC





контроллер

PEB 3265 & PEB 4265





S/T-интерфейс

IOM-2

U-линия















Фильтрация









и защита









Фидер

Интеллектуальный

Дифсистема



S0

S0-интерфейса

NT-чип

и защитная





PEB 3023

PEB 8191

схема











Фильтрация









и защита













DC/DC-







42 В RPM

преобразователь

















PEB 2023





44 В NPM

AC/DC-

230 В (AC)



преобразователь





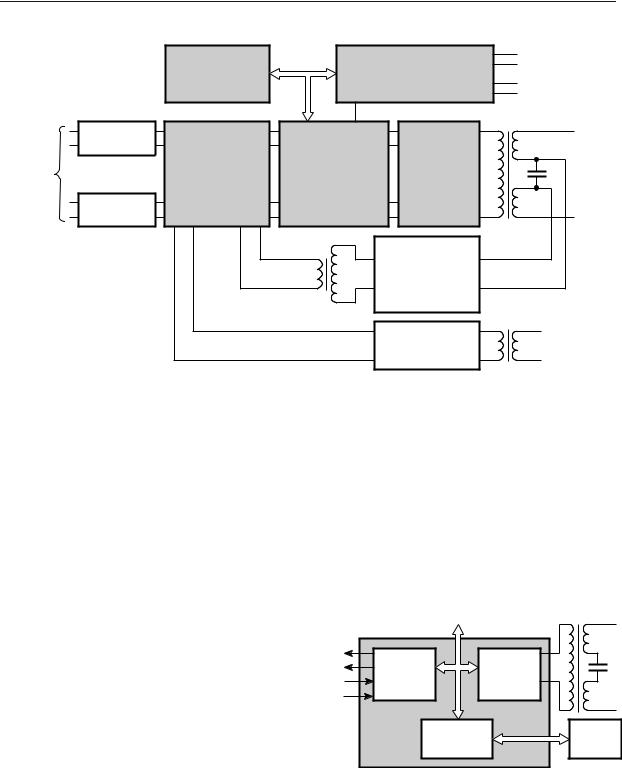

Рис. 11.7. Интеллектуальное сетевое окончание (INTC) — расширенная версия стандартного сетевого окончания NT1.

11.2.7. Сетевое окончание

В настоящее время существует два основных типа сетевых окончаний. Стандартное сетевое окончание NT1 преобразует двухпроводной U-интерфейс в четырёхпроводной S0-интерфейс. Это устройство 1-го (физического) уровня, которое обеспечивает передачу информации по B- и D-каналам между локальной станцией и абонентским оконечным оборудованием (TE). Помимо этого, стандартное NT1 подаёт питание на оконечное оборудование, а также предотвращает конфликты доступа, когда несколько абонентов пытаются «занять» один и тот же D-канал. Сигнал, поступающий на U-интерфейс, кодируется одним из двух кодов (2B1Q или 4B3T). Компания Infineon Technologies производит ИС, поддерживающие как тот, так и другой код.

Сетевое окончание второго типа (NT2) представляет собой «интеллектуальное NT» (см. Рис. 11.7). Помимо стандартных функций NT1, оно обеспечивает возможность подключения для тех пользователей, кто хотел бы оставить свои старые аналоговые оконечные устройства, но при этом иметь возможность доступа к ISDN. Интеллектуальное сетевое окончание соответствует стандартному NT1, но дополнительно имеет микропроцессор, кодек-фильтр и схему

интерфейса абонентской линии (Subscriber Line Interface Circuit — SLIC).

11.2.8.Контроллер интеллектуального сетевого окончания (INTC)

На Рис. 11.8 показан контроллер PEB 8191H, который совмещает в себе функции S- и U-трансиверов, а также содержит HDLC-контроллер.

интерфейс

Порт доступа к интерфейсу IOM-2



S0-



U-

линия-U



трансивер

трансивер



-









0









S















HLDC-

Микро-



INTC



контрол-



контроллер



PEB 8191

лер







Рис. 11.8. Контроллер «интеллектуального» сетевого окончания INTC (PEB 8191), совмещающий функции S0- и U-трансиверов.

Он обрабатывает линейный код 2B1Q в соответствии с рекомендациями ETSI ETR 080 1995 и ANSI T1E1.601 1992 и реализует протокол S/T-интерфейса в соответствии с рекомендацией 1.430 ITU. При использовании параллельного или последовательного

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
