342 9. Полупроводниковые устройства для автомобилей

Несмотря на все уже достигнутые успехи

вразработке автомобильной электроники, её развитие только начинается. Заглядывая

вбудущее, резонно предположить, что электроника будет играть всё б=ольшую роль

вавтомобилях. По оценкам экспертов, до 90% будущих инноваций в области автомобилестроения будут связаны с электроникой. В первую очередь, речь идёт об инфор- мационно-развлекательных и телематических системах, где большое значение приобретёт обмен данными между отдельными контроллерами автомобиля, между контроллерами автомобиля и пассажирами или между автомобилями/пассажирами и окружающим миром.

При описании современного автомобильного электрооборудования часто употребляется термин «управление по проводам» (x-by-wire). Речь идёт о переходе от механических устройств управления автомобилем к электронным системам управления. Так, например, термин brake-by-wire относится к тормозному устройству с электрическим приводом, которое с помощью проводов соединено с педалью тормоза. При этом жизненно важно, чтобы все три этих компонента (педаль тормоза, соединительные провода и собственно исполнительное устройство) надёжно работали в любых условиях. Другими примерами использования данной технологии являются электромеханическое рулевое управление (steer-by-wire), электронная система переключения передач (shift-by-wire), система управления положением дроссельной заслонки (throttle-by-wire), клапаны с электромеханическим приводом (valve-by-wire), система управления стеклоочистителем (wipe-by-wire) и, наконец, электронная система запуска двигателя (start-by-wire). Все эти устройства характеризуются большими потребляемыми токами и мощностями, что сложно обеспечить при использовании стандартного «автомобильного» напряжения +12 В. В связи с этим в настоящее время обсуждается вопрос о целесообразности использования в автомобиле источника дополнительного напряжения +42 В.

Появление в автомобиле всё большего количества электронных устройств связано с целым рядом факторов, в том числе с необходимостью обеспечить соответствие автомобилей требованиям по охране окружа-

ющей среды в условиях жёсткой ценовой конкуренции и постоянно растущих требований к комфортабельности автомобилей и обеспечению безопасности водителей и пассажиров.

В настоящее время довольно трудно предугадать, в каком направлении пойдёт дальнейшее развитие автомобильной электроники. Можно только предположить, что стоимость электрооборудования, сегодня составляющая около 20% от общей стоимости автомобиля, в течение ближайших 10…15 лет возрастёт до 30…40%, а, может быть, и до 50…60%. При этом за тот же период времени доля полупроводниковых электронных систем в составе автомобильного электрооборудования увеличится с нынешних менее 50% до 70%.

9.2.Кузовная электроника и системы обеспечения комфорта

Неотъемлемым атрибутом современных автомобилей практически всех классов являются такие системы, как, например, электропривод боковых зеркал, системы кондиционирования воздуха или обогрева сидений. Среди автомобильных электронных устройств подобного назначения наибольшее распространение получили:

блоки управления кузовной электроникой и осветительными приборами — в настоящее время составляют до 50% рынка в данной сфере;

модули управления стеклоподъёмниками и регулировки положения сидений — примерно 15% рынка;

системы кондиционирования воздуха — примерно 11% рынка.

Основная техническая проблема, возникающая при проектировании подобных устройств, состоит в необходимости обеспечить как можно меньший потребляемый ток, поскольку их питание, как правило, осуществляется непосредственно от аккумуляторной батареи автомобиля даже при выключенном зажигании. С другой стороны, температурные условия их работы (-40…+105GC) значительно менее жёсткие, чем условия работы электронных устройств управления двигателем или коробкой передач.

INFSEMI_2-Text.fm, стр. 343 из 589 (September 3, 2010, 17:06)

9.2. Кузовная электроника и системы обеспечения комфорта 343

9.2.1.Системы управления электропитанием и осветительным оборудованием автомобиля

Контроллеры электропитания и модули управления осветительным оборудованием автомобиля являются наиболее значимыми устройствами кузовной электроники. Список этих приборов и диапазон выполняемых ими функций очень широк.

В первую очередь, речь идёт об электронных модулях управления осветительным оборудованием автомобиля, к которому относятся как внутренние (освещение салона), так наружные электроосветительные приборы — фары ближнего и дальнего головного света, указатели поворота, стоп-сигналы, габаритные фонари и т.п. Помимо основных, управляющих, функций, эти контроллеры, как правило, осуществляют ещё и системную диагностику, т.е. отслеживают отказ ламп, обрыв электропроводки или ошибки в работе того или иного осветительного оборудования. Данные тестирования заносятся в память контроллера, а водитель информируется о возникшей неисправности. Некоторые типы контроллеров способны не только собирать информацию о состоянии системы, но и обеспечивать дублирование вышедшего из строя узла за счёт передачи части его функций другим узлам автомобиля. Так, например, в случае неисправности фонаря заднего хода, его функцию берёт на себя задний противотуманный фонарь, яркость свечения которого соответствующим образом понижается. Понижение яркости реализует схема широтно-импульсной модуляции (ШИМ), работающая на частоте, примерно равной 100 Гц, обеспечить которую невозможно при использовании электромеханических реле.

Как правило, современные электронные модули обеспечивают управление осветительными приборами мощностью до 600 Вт. За счёт применения более эффективных полупроводниковых компонентов потери мощности могут быть снижены до 7…10 Вт, благодаря чему можно обойтись без дорогих и тяжёлых теплоотводящих радиаторов. Кроме того, всё шире используются много-

канальные решения, например модули, имеющие 4 независимых канала управления лампами. Это позволяет достичь миниатюризации компонентов, снизить их стоимость и габариты. В результате, контроллеры, становясь всё меньше по размеру, обеспечивают при этом лучшую функциональность и большее удобство использования. Светотехнические модули последнего поколения (см. Рис. 9.1) не содержат предохранителей. Силовые полупроводниковые компоненты теперь недоступны — они «спрятаны» непосредственно позади переключателя указателей поворотов на приборном щитке автомобиля, при этом не нужны никакие соединительные провода между выключателем и силовым модулем.

Источник:

компания BMW

Ранние





модели BMW

5/7-я серия

3-я серия

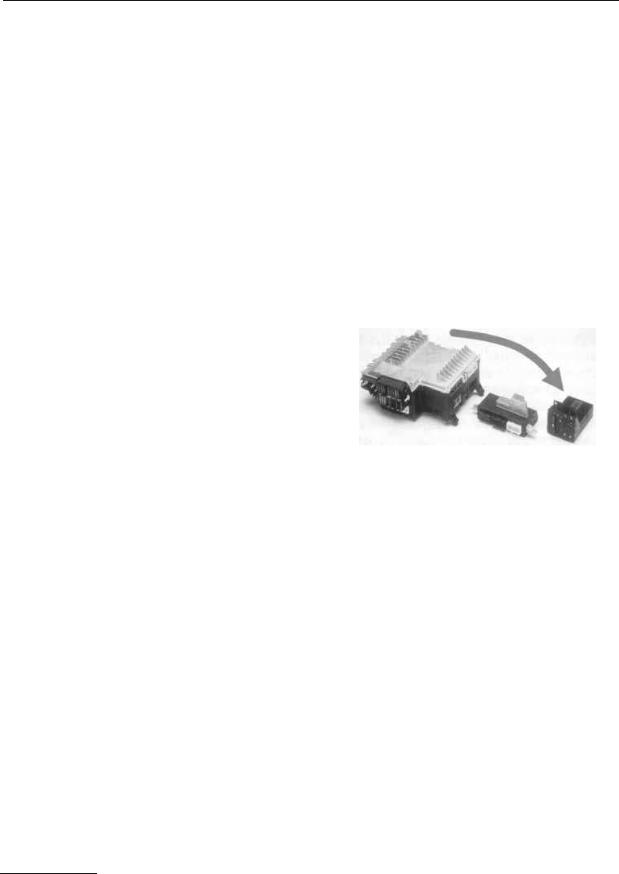

Рис. 9.1. Этапы развития контроллеров осветительного оборудования автомобиля.

Одним из ведущих производителей кузовной электроники является компания Infineon Technologies, которая предлагает очень широкий ассортимент различной продукции, начиная от нижних1) ключей (HITFET), схем управления реле и светодиодными индикаторами (многоканальные HITFET), вплоть до интеллектуальных верхних2) ключей (PROFET, HiC-PROFET) и сложных приёмопередающих устройств, использующих протоколы CAN или LIN. Венчают этот список (см. Рис. 9.2) высокопроизводительные микроконтроллеры с 16-бит- ным или 32-битным ядром.

Применение ключей серии PROFET (структурная схема данного ключа приведена на Рис. 9.3) имеет целый ряд преимуществ, важнейшее из которых вытекает из самой концепции верхнего ключа, когда положительное питающее напряжение пос-

1)Нижние ключи предназначены для коммутации нагрузки, подключённой к шине питания, на землю. — Примеч. ред.

2)Верхние ключи предназначены для коммутации нагрузки, подключённой к земле, на шину питания. — Примеч. ред.

INFSEMI_2-Text.fm, стр. 344 из 589 (September 3, 2010, 17:06)

344 9. Полупроводниковые устройства для автомобилей

Дальний

Ближний

Указатель

Указатель

Габаритные

Ближний

Дальний

свет

свет

поворота

поворота



фонари

свет

свет

65 Вт

55 Вт

27 Вт



27 Вт

10 Вт 10 Вт

55 Вт

65 Вт

























































































































HiC-PROFET



HiC-PROFET

BTS 6143,



BTS 6143,

BTS 6133,



BTS 6133,

BTS 6144



BTS 6144

PROFET



PROFET

BTS 5240, 5440,



BTS 5230, 5430,

BTS 5234, 5434



BTS 5234, 5434







HiC-PROFET



HiC-PROFET

BTS 6143,



BTS 6143,

BTS 6133,



BTS 6133,

BTS 6144



BTS 6144

LINтрансивер TLE 6258G, TLE 6259G

CAN-трансивер TLE 6254-3G, TLE 6263G

Стабилизатор

напряжения TLE 4299G, TLE 7270G, TLE 7469G

Верхний драйвер

Питание Связь

Микроконтроллер

C164,

XC164





Верхний драйвер











PROFET



PROFET



PROFET

BTS 5240, 5440,



BTS 5230, 5430,



BTS 5240, 5440,

BTS 5234, 5434



BTS 5234, 5434



BTS 5234, 5434













































Свето-











Многоканальный













диоды

















HITFET

















































Нижний драйвер









TLE 7230G,







































HITFET





























TLE 6236G











Реле

















































BTS 134,











Освещение











































BTS 142











салона



























































5 Вт, 10 Вт

Драйвер светодиодов





Драйвер свето-

















































диодов (с индика-

























цией состояния)





















































TLE 4240,











Наружное















TLE 4241,

























TLE 4242











освещение на

























































светодиодах,

































































например



































боковые







PROFET













габаритные



BTS 5240, 5440,















фонари,



BTS 5234, 5434













повторитель

































стоп-сигнала





































































Указатель Указатель

Габаритные

Стоп-

Стоп-

Задний

Противотуманный

поворота

поворота

фонари

сигнал

сигнал

ход

фонарь

27 Вт

27 Вт

10 Вт 10 Вт

27 Вт

27 Вт

27 Вт

27 Вт

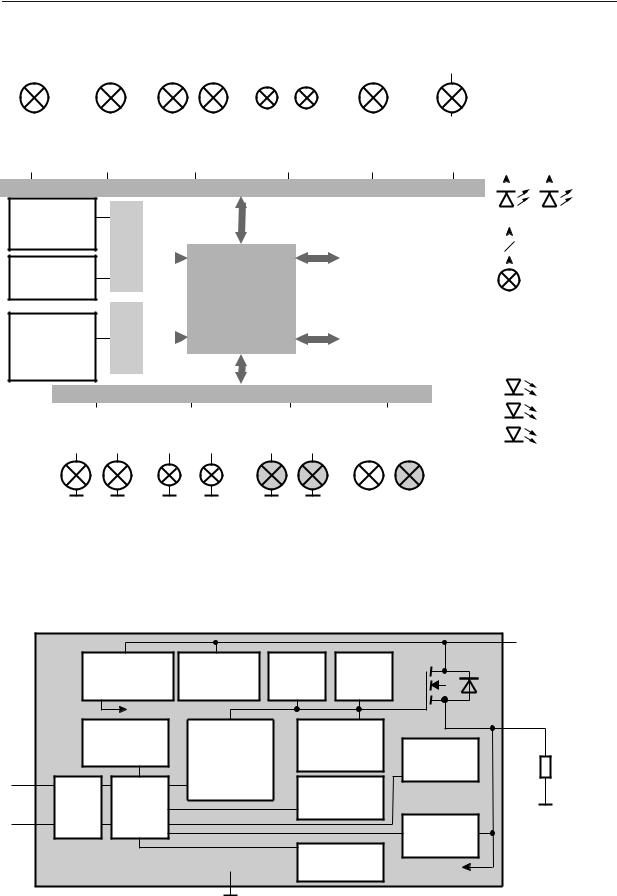

Рис. 9.2. Семейство полупроводниковых приборов компании Infineon для модулей управления осветительными приборами автомобиля.







Защита от

Ограни-



+VBB

3







Источник

Защита











перенапря-

чение













напряжения



затвора











жения

тока

































VLogic











OUT











Подкачка

Ограничение









Датчик













напряжения





Нагрузка





заряда





5



напряжения









на индуктив-

Датчик







Сдвиг уровня















ной нагрузке













температуры





2

IN



















Выпрямитель

















ESD-

Управ-







Детектор









ляющая



обрыва цепи









защита

логика















Силовая

4

ST













Датчик



земля









Детектор

тока



































короткого













GND





замыкания

PROFET®





1Сигнальная земля

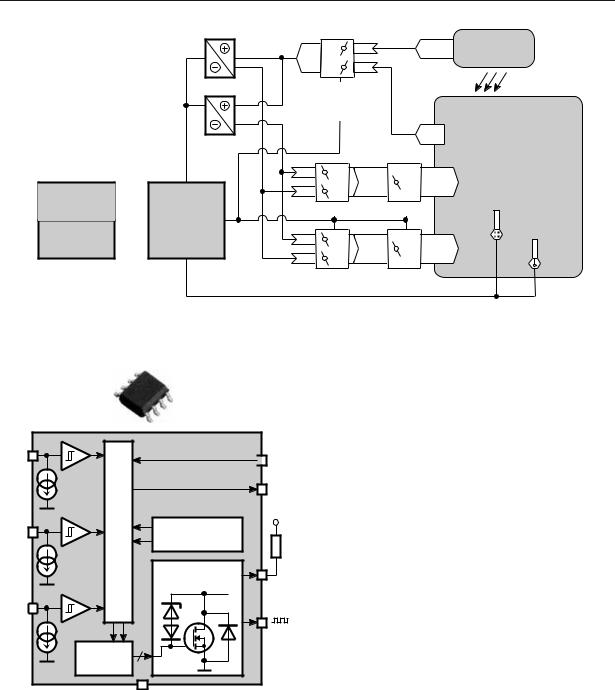

Рис. 9.3. Структурная схема интеллектуального силового ключа семейства PROFET.

INFSEMI_2-Text.fm, стр. 345 из 589 (September 3, 2010, 17:06)

9.2. Кузовная электроника и системы обеспечения комфорта 345

тупает на нагрузку через ключ, а второй вывод нагрузки соединён с землей. Если в качестве земли выступает шасси автомобиля, то для питания нагрузки потребуется всего лишь один провод, благодаря чему стоимость системы существенно снижается.

Поскольку в фарах ближнего и дальнего света и противотуманных фонарях применяются мощные (55…65 Вт) лампы накаливания или даже ксеноновые лампы, для их коммутации могут использоваться только верхние ключи (типа HiC PROFET) с очень низким выходным сопротивлением. Таким образом, решение на базе HiC PROFET является наиболее эффективным и позволяет оптимизировать габариты модулей.

Ключи серии PROFET имеют встроенные схемы защиты от перенапряжения и перегрева. Если, например, возникает короткое замыкание в шине питания или в нагрузке, то ключ PROFET безопасно отключается; при этом не требуется применение дополнительного плавкого предохранителя, а максимальный ток короткого замыкания ограничивается. Поэтому можно использовать соединительные провода меньшего сечения, т.е. более лёгкие и дешёвые.

Система диагностики ключей PROFET позволяет не только отслеживать случаи превышения допустимой рабочей температуры или величины питающего напряжения, но и обнаруживать обрывы цепи. Некоторые модели имеют дополнительный выход Intelli-Sence, напряжение сигнала на котором пропорционально току нагрузки. Это позволяет обойтись без токоизмерительного резистора и схемы обработки. К преимуществам можно также отнести то, что входы и выходы состояния являются КМОП/ТТЛ-совместимыми. Таким образом, интеллектуальный ключ PROFET мо-

жет подключаться непосредственно к порту микроконтроллера, в то время как для управления, например, реле потребуется дополнительный драйвер. Кроме того, ключи PROFET позволяют без проблем коммутировать индуктивную нагрузку: встроенные стабилитроны ограничивают выбросы напряжения, обеспечивая эффективную защиту; при использовании же реле потребуется дополнительно подключить (встречнопараллельно) внешний защитный диод.

Упоминавшиеся выше приборы типа HiC PROFET реализованы на основе технологии «кристалл на кристалле» (chip-on- chip), когда на основной кристалл «сажается» дополнительный кристалл, и вместе они помещаются в один корпус. Описанные выше логические и защитные схемы интегрированы в дополнительный кристалл, выполненный по SMART-технологии компании Infineon. Эта технология позволяет получать КМОП- и ДМОП-компонен- ты на одном кристалле.

В основном кристалле используются МОП-транзисторы. Они имеют не самое низкое сопротивление в открытом состоянии на единицу площади, но, благодаря меньшей сложности, данная технология оказывается рентабельнее, чем технология SMART. Линейка продукции Infineon включает в себя модули, рассчитанные на напряжение 12 В, 24 В и 42 В (см. Табл. 9.1).

Для управления другим осветительным оборудованием автомобиля (сюда относятся, например, лампы указателей поворота мощностью 21 Вт, 10- и 5-ваттные лампы для габаритных фонарей, и т.д.) компания Infineon предлагает исключительно широкий и полнофункциональный ассортимент продукции на базе семейства PROFET (см.

Табл. 9.2).

Таблица 9.1. Основные параметры некоторых приборов семейства HiC PROFET

Тип

VDS(AZ) [В]

RON (max) [мОм]

IL-SC (typ) [A]

Корпус

BTS 443 P

42

16.0

50

DPAK5











BTS 6143D

42

10.0

50

DPAK5











BTS 6144P

42

8.0

65

TO220/7











BTS 650 P

42

6.0

130

TO220/7











BTS 6510

42

6.0

130

TO220/7











BTS 550 P

42

3.6

180

TO218/5











BTS 555

42

2.5

300

TO218/5











BTS 6163D

60

21.0

45

DPAK5











BTS 660 P

60

9.0

145

TO220/7











INFSEMI_2-Text.fm, стр. 346 из 589 (September 3, 2010, 17:06)

346 9. Полупроводниковые устройства для автомобилей

Таблица 9.2. Основные параметры некоторых приборов семейства PROFET

Тип

RON [мОм]

INOM [A]

Автодиагностика

Корпус

BTS 5240L

2 x 25

5.7

Intelli Sense

Power SO-12











BTS 5240G

2 x 25

5.7

Intelli Sense

P-DSO-20











BTS 5440G

4 x 25

5.7

Intelli Sense

P-DSO-28











BTS 5234L

2 x 60

2.8

Intelli Sense

Power SO-12











BTS 5234G

2 x 60

2.8

Intelli Sense

P-DSO-20











BTS 5434G

4 x 60

2.8

Intelli Sense

P-DSO-28











В будущем можно ожидать более широкого применения светодиодов в автомобильном осветительном оборудовании. Уже в настоящее время светодиоды, несмотря на их относительно высокую по сравнению с обычными лампами стоимость, используются в повторителях стоп-сигнала. Преимущество светодиодных фонарей состоит в меньшем времени включения. Когда речь идёт о тормозных фонарях, выигрыш в десятые доли секунды может оказаться чрезвычайно важным. Кроме того, применение светодиодов предоставляет дизайнерам б=ольшую свободу творчества (поскольку такие фонари могут иметь различную форму и малую толщину). Наконец, надёжность светодиодных фонарей значительно выше, чем надёжность галогенных ламп. Для оптимального управления светодиодами следует использовать специализированную микро- схему-драйвер, например TLE 4240G.

Эта ИС работает как источник стабильного тока до 60 мА и, таким образом, защищает светодиоды от перенапряжения. Кроме того, TLE 4240G имеет встроенную защиту от перегрузки по току, короткого замыкания выхода на землю или шину питания, обратной полярности и перегрева, а также диагностику отключения нагрузки, которая сообщает о неисправности светодиода или обрыве проводки.

Микросхема TLE 4241 является дальнейшей модификацией TLE 4240. Она обеспечивает регулировку выходного тока в диапазоне 8…75 мА. Кроме того, можно устанавливать два заранее заданных значения выходного тока. Благодаря этому можно использовать одну и ту же цепочку светодиодов и в качестве заднего габаритного огня (при меньшем токе), и в качестве сигнала экстренного торможения (при большем токе, следовательно, и яркость свечения светодиодов во втором случае будет гораздо

выше). Такое решение позволяет снизить стоимость осветительных приборов и их габариты.

9.2.2. Дверные модули

В современных автомобилях, буквально «напичканных» электроникой, двери не являются исключением. Достаточно упомянуть центральный замок, управляемый дистанционно посредством радиосвязи; в настоящее время подобными устройствами оснащены практически все автомобили, также как и электрическими стеклоподъёмниками, электроприводами зеркал и системами их обогрева.

Нетрудно себе представить, какова была бы толщина жгута соединительных проводов, если бы все эти устройства подключались непосредственно к центральному контроллеру системы питания автомобиля. Именно по этой причине тенденция, направленная на повышение комфортабельности и всё большую электрификацию автомобиля, привела к размещению электронных узлов в дверях автомобиля. Расположенные здесь интеллектуальные субмодули называются контроллерами дверей. Их связь с другими контроллерами автомобиля осуществляется посредством обмена данными по шине. Как правило, для этого используется протокол CAN (см. Рис. 9.4).

Функции, выполняемые контроллером двери, могут варьироваться в зависимости от сложности оборудования, установленного в автомобиле (см. Рис. 9.5). Интеллектуальные силовые полупроводниковые компоненты обеспечивают управление оборудованием (к которому относятся электроприводы дверных замков, электрорегуляторы положения боковых зеркал и системы их обогрева, лампы подсветки и электрические стеклоподъёмники), осуществляют его защиту и диагностику.

INFSEMI_2-Text.fm, стр. 347 из 589 (September 3, 2010, 17:06)

9.2. Кузовная электроника и системы обеспечения комфорта 347







Зеркало

Окно

Замок

Окно

Замок

Под-

Под-



светка



светка



Контроллер



Жгут





проводов

напряжения питания

к нагрузке







Окно

Замок

Окно

Замок

Под-

Под-



светка



светка

Зеркало

Интеллектуальные

субмодули





Зеркало

Контроллер

Контроллер

двериЗамок

двериЗамок

Окно Под-

Окно Под-

светка

светка

Шина CAN

Обмен

данными





по



шине

Окно

Замок

Окно

Замок

Под-

Под-

Контроллер

Контроллер



светка



светка

двери

двери

Зеркало

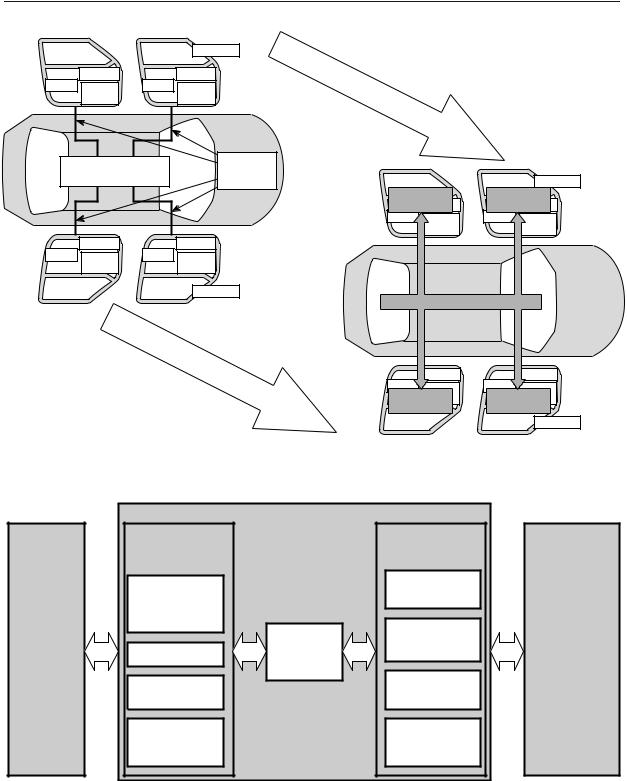

Рис. 9.4. Современные тенденции в автомобильной кузовной электронике направлены на разработку контроллеров дверей и осуществление связи между контроллерами по шине.





Контроллер двери







Функции питания



Управление







исполнительными





и управления









механизмами









Электромотор

Бортовое







LDO,



Управление

дверного замка

напряжение



замком двери



сторожевой





питания











таймер,





Светодиодные

(+12 В)





сброс





фонари





Управление













Микро-

лампами



Сеть CAN

CAN

контроллер

подсветки

Регулятор









положения

Приборная

ISO9141



Управление

зеркала



Обогреватель

панель



зеркалом

и т.д.









Складывание









и т.д.

Входы



Реле







Стекло-



управления



стекло-





подъёмник



«пробуждением»



подъёмника









Рис. 9.5. Блок-схема контроллера двери.



Как правило, многие системные периферийные функции рациональнее реализовывать не в микроконтроллере, а путём их интеграции в микросхемы систем питания. К числу таких функций относятся: формирование напряжения питания для самого микроконтроллера и всевозможных датчи-

ков, построение драйверов для управления шинным интерфейсом на физическом уровне; опрос панели управления и контроль работы микроконтроллера посредством сторожевых таймеров и сброса.

Для реализации каждой из указанных функций компания Infineon Technologies

INFSEMI_2-Text.fm, стр. 348 из 589 (September 3, 2010, 17:06)

348 9. Полупроводниковые устройства для автомобилей

Таблица 9.3. Набор микросхем Infineon для построения дверных модулей

Функция

Микросхемы









Дверной замок

BTS 7740G, BTS 7741G, BTS 7750G, BTS 7751G

или TLE 7201R







Регулировка положения

TLE 6208-3G

или TLE 7201R

зеркала











Обогрев зеркала

BSP 772

или TLE 7201R







Складывание зеркала

BTS 7740G, BTS 7741G, TLE 6208-3G

или TLE 7201R







Драйвер подсветки

BTS 5210G, BTS 5215L

или TLE 7201R







Стеклоподъёмник

BTS 781GP









Управление светодиодами

TLE 4240G, TLE 4241G









LIN-трансивер

TLE 6258G, TLE 6259G









CAN-трансивер

TLE 6254G

или SBC:





TLE 6263G,





TLE 6266G







Стабилизатор напряжения

TLE 4299G, TLE 4278G

или SBC:





TLE 6263G,





TLE 6266G







Опрос панели управления

TLE 6263G, TLE 6266G с микроконтроллером









Микроконтроллер

XC 164









Датчик Холла

TLE 49x5, TLE 49x6, TLE 4966









предлагает

оптимизированные

наборы

турная схема

которой

изображена

на

микросхем.









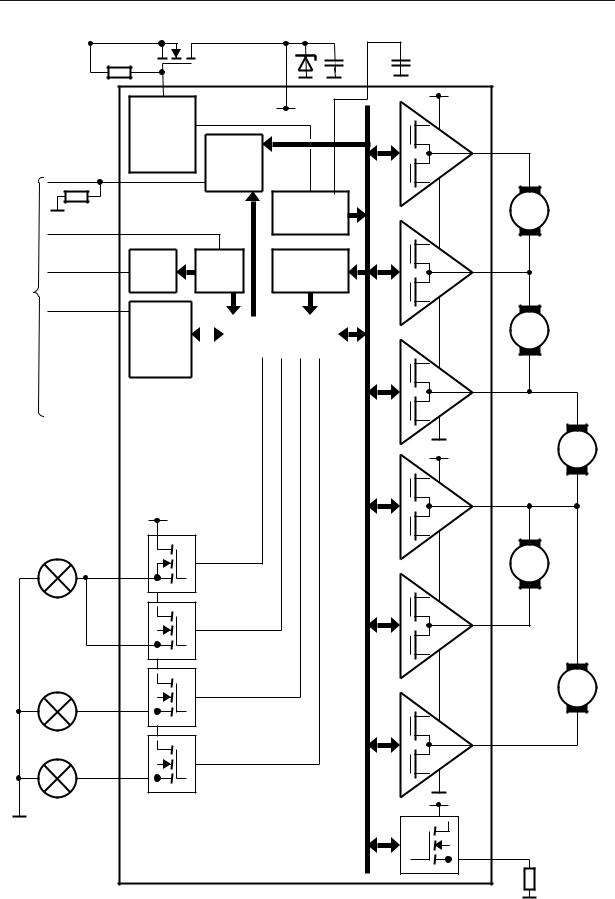

Рис. 9.6, собраны драйверы привода двер-

ИС TLE 6263 и TLE 6266 являются наи-

ного замка, регулятора положения бокового

более популярными представителями се-

зеркала, привода его складывания, обогрева

мейства так называемых базовых чипов

зеркала, а также формирователи выходного

(System Base Chip — SBС). Эти микросхе-

напряжения для четырёх ламп мощностью

мы, работающие под управлением интер-

5 Вт каждая. Все ключи имеют встроенную

фейса SPI, обеспечивают полномасштаб-

защиту от перегрева, перенапряжения и ко-

ную диагностику, в том числе всех видов

роткого замыкания по выходу. Кроме того,

ошибок шины. Предусмотрены различные

ИС позволяет

диагностировать короткое

режимы работы: нормальный, пониженно-

замыкание в цепи нагрузки или на землю, а

го энергопотребления, спящий и ждущий.

также обрыв проводки. В TLE 7201R встро-

Таким

образом,

достигается соответствие

ен также аналоговый датчик тока, который

самым жёстким требованиям, когда соб-

может быть использован, например, при

ственный ток потребления каждого из кон-

определении конечного

положения

при

троллеров не должен превышать 100 мкА.

складывании зеркала или при закрывании

Использование

этих

микросхем

(см.

дверного замка.







Табл. 9.3)

позволяет значительно

умень-

Необходимо подчеркнуть, что в ходе со-

шить количество компонентов по сравне-

вершенствования ИС контроллеров особое

нию с реализацией тех же функций на диск-

внимание уделялось снижению их тока пот-

ретных компонентах.







ребления. Здесь TLE 7201R со средним то-

Для

построения

мощных

выходных

ком потребления всего лишь 6 мкА значи-

драйверов

компания

Infineon

выпускает

тельно выделяется на фоне конкурирующих

широкий спектр приборов — от специали-

приборов. И, наконец, если напряжение

зированных микросхем драйверов для ре-

питания подключено к ИС не в той поляр-

шения конкретных задач до многофункци-

ности, то схема защиты выключает

ональных устройств высокой степени ин-

MOSFET, через который питающее напря-

теграции. Например, в TLE 7201R, струк-

жение подаётся на микросхему.



INFSEMI_2-Text.fm, стр. 349 из 589 (September 3, 2010, 17:06)

9.2. Кузовная электроника и системы обеспечения комфорта 349

9.2.3.Системы кондиционирования воздуха

Системы кондиционирования воздуха проделали большой путь от чисто механических кондиционеров к полуили полностью автоматизированным системам (см. Рис. 9.7), при этом всегда была актуальна задача снижения веса и габаритов.

В механических кондиционерах в качестве привода клапанов использовались рычаги или трос Боудена1). Сегодня эту функцию выполняют небольшие электромоторы — шаговые двигатели с биполярным и униполярным питанием или двигатели постоянного тока. Компания Infineon Automotive Power (подразделение компании Infineon) разработала и предлагает потребителям две микросхемы, предназначенные для управления электродвигателями постоянного тока — TLE 6208-6 и TLE 6208-3.

Эти ИС выполнены по технологии SPT, позволяющей совместить на одном кристалле биполярные транзисторы аналоговых схем, логические КМОП-схемы и выходные каскады на ДМОП-транзисторах. Так, ИС TLE 6208-6 содержит шесть нижних и шесть верхних ключей, которые, при полумостовом включении могут управлять цепочкой из пяти электромоторов. Выходные каскады характеризуются сопротивлением

в открытом состоянии RDS(on) не более 800 мОм, а их максимальный рабочий ток

составляет 1.2 А. Если необходимо получить б=ольшую мощность, можно без какихлибо проблем включать выходные каскады параллельно. Кроме того, микросхема уже содержит встроенные обратные (freewheeling) диоды, поэтому нет необходимости в использовании дополнительных внешних компонентов. Выходные ДМОП-каска- ды имеют встроенную защиту от перегрузки и короткого замыкания, а также термодатчики, что в совокупности позволяет предотвратить повреждения не только модуля управления, но и исполнительного устройства. Таким образом, электродвигатель уже оказывается защищён от перегрузки и можно обойтись без обычно используемых в этих целях позистора или биметаллического размыкателя.

Управление нижними и верхними ключами ИС осуществляется через современ-

ный интерфейс SPI (прямое управление ключами требует слишком много портов ввода/вывода микроконтроллера). Использование SPI-интерфейса предпочтительнее и с точки зрения диагностики системы. Передаваемое в микроконтроллер проверочное слово длиной 16 бит содержит информацию о состоянии каждого из ключей, что позволяет отслеживать все случаи их перегрузки или перегрева и вовремя предпринимать соответствующие меры. Это существенно упрощает проведение диагностики оборудования в сервисных центрах.

ИС TLE 6208-6 может работать в широком диапазоне напряжений питания (7…40 В), характеризуется исключительно малым, не превышающим 10 мкА, током потребления и выпускается в компактном корпусе P-DSO-28. Таким образом, данная силовая микросхема очень хорошо подходит для использования не только в автомобильной, но и в промышленной электронике. Её облегчённая модификация, ИС TLE 6208-3, содержит три полумоста, выпускается в малогабаритном корпусе P-DSO-14 и функционально полностью совместима с TLE 6208-6.

Для управления шаговым двигателем с униполярным питанием компания Infineon Technologies предлагает новый интегральный контроллер BTS 3408G — двухканальный нижний ключ серии HITFET. Помимо стандартной защиты от перегрузки, перегрева, а также ограничения максимального тока, данный контроллер осуществляет диагностику коротких замыканий и обрывов в цепи нагрузки. BTS 3408G (функциональная схема приведена на Рис. 9.8) предназначен для управления шаговыми двигателями. В системах с двухзональным кондиционированием обычно используются 5 шаговых электродвигателей. Для управления каждым из них требуется 4 нижних ключа, т.е. 2 микросхемы BTS 3408G.

Дополнительная задача современных автомобильных систем кондиционирования воздуха — обеспечить необходимую температуру салона автомобиля за как можно более короткое время. Эффективность современных двигателей внутреннего сгорания возросла настолько, что выделяемого ими тепла уже не хватает для эффективного обогрева салона, особенно зимой. Быстро,

1) Трос Боудена — стальной гибкий трос внутри витой, обычно пластиковой, оболочки. — Примеч. пер.

INFSEMI_2-Text.fm, стр. 350 из 589 (September 3, 2010, 17:06)

350 9. Полупроводниковые устройства для автомобилей

Vbat

T_RevPol





100к





+









GO

VS

CP

К микроконтроллеру

10 Вт

5 Вт

5 Вт



Защита







от обр.







поляр-







ности

Датчик









ISO



тока







MUX









Подкачка

INH





заряда







VCC

Смеще-

Запрет

Детектор



ние



ошибок

CSN







DI

S



16-битная логика

CLK

P



















и защёлка

DO

I













PWM1



























PWM2



























OUT8

OUT9

OUT10

OUT11

GND

OUT1

Дверной

замок

OUT2

Блокировка

дверей

OUT3

Складывание

зеркала

OUT4

ЗеркаOUT5 ло Х

Зеркало Y

OUT6

OUT7

Обогрев

зеркала

Рис. 9.6. Структурная схема и типичная схема включения TLE 7201R.

INFSEMI_2-Text.fm, стр. 351 из 589 (September 3, 2010, 17:06)

9.2. Кузовная электроника и системы обеспечения комфорта 351

Нагрев

Охлаждение

Блок Дисплей управления

системой

Панель кондициониуправления рования

+

Окружающая

температура





Свежий/



рециркулиру-

Салон автомобиля

емый воздух

+

Водитель



Качество

Тепло/холод

Вентиляция

воздуха





+



Темпе-



ратура









Тепло/холод

Вентиляция



Рис. 9.7. Блок-схема автомобильной системы кондиционирования воздуха.

ENA/



Freeze



GND

схемы



IN1

Логические

GND



IN2



1

2



Выходной



GND

буфер

2







VS

______

FAULT

VB

Диагностика, защита

Выходные

каскады

OUT1

OUT2

GND

Рис. 9.8. Блок-схема контроллера BTS 3408G

в корпусе P-DSO-8.

буквально за несколько секунд, поднять температуру в салоне можно при помощи дополнительных электрических нагревателей и систем обогрева сидений. Подобные нагреватели потребляют мощность в сотни ватт, что, с учётом напряжения бортовой сети 12 В, даёт довольно большой ток.

Следует различать два основных типа вспомогательных обогревателей — водяные и воздушные. Достоинство систем, в которых используется жидкий теплоноситель

(вода), состоит в том, что двигатель прогревается быстрее. Однако при этом пассажирам приходится дольше мёрзнуть внутри салона, ожидая, пока жидкость, проходя через теплообменник, в достаточной степени нагреет воздух. Поэтому всё большее распространение приобретают дополнительные электрические обогреватели (калориферы). Преимущество таких устройств ещё и в том, что они легче, дешевле и надёжнее в работе, чем системы, использующие двигатель автомобиля. На Рис. 9.9 проиллюстрировано, как вспомогательный электрический обогреватель подключается к автомобильной системе кондиционирования воздуха.

В качестве вспомогательного обогревателя может применяться позистор, управляемый с помощью сильноточного ключа. Эффективная регулировка температуры достигается за счёт использования широтно-им- пульсной модуляции (ШИМ). Из-за больших токов частота ШИМ выбирается не ниже 100 Гц, в этом случае обогреватель представляет собой квазистатическую нагрузку для бортовой электрической сети и электрогенератора. Компания Infineon Technologies разработала линейку модулей серии HiC PROFET (см. также Табл. 9.1), которые хорошо подходят для построения таких схем, имея выходное сопротивление от 16 до 2.5 мОм.

Вспомогательный обогреватель воздуха может быть реализован и на полупроводниковом транзисторе, работающем в линейном режиме. Чем сильнее разогревается полупроводниковый кристалл, тем больше тепла

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
