7. Задание

Общественное здание с несущим каркасом и

большепролётными конструкциями зала

Тема б «закрытый плавательный бассейн»

ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАЗРАБОТКИ ПРОЕКТА

Требуется составить архитектурно-конструкторский проект двухэтажного здания закрытого бассейна для плавания с ванной 25х16м.

Схемы продольных профилей ванн для спортивного плавания и универсальных ванн приведены на рис. 7.1.

Рис. 7.1. Схемы продольных профилей универсальных ванн и

ванн для спортивного плавания

а – 25-метровая ванна для спортивного плавания с двухсторонним продольным уклоном; б - то же, с односторонним продольным уклоном; в - то же, с двухсторонним поперечным уклоном, г - 25-метровая универсальная ванна с вышкой для прыжков высотою 5 м; д - 50-метровая ванна для спортивного плавания с двухсторонним продольным уклоном, е - то же, с односторонним продольным уклоном; ж - то же, с двухсторонним поперечным уклоном; з - 50-метровая универсальная ванна с вышкой для прыжков высотою 10 м

Ширина дорожки для спортивного плавания принимается 2,5 м. За крайними дорожками до стенок ванны предусматриваются свободные полосы воды шириной по 0,5 м.

Ширина дорожки для оздоровительного плавания может приниматься не менее 1,6 м с уменьшением ширины свободных полос воды до 0,25 м.

По периметру ванн следует предусматривать обходную дорожку шириной не менее 1,5 у крытых и не менее 2 м у открытых ванн (считая от внешней грани стенки ванны). Вдоль обходной дорожки крытых ванн предусматриваются стационарные скамьи шириной не менее 0,3 м.

Ширина обходной дорожки у торцевой стенки ванны со стартовыми тумбочками принимается не менее 3 м; ширина обходной дорожки вдоль стенок с устройствами для прыжков принимается с учетом габаритов этих устройств и обеспечения подходов к ним, но не менее 4 м. Ширину обходных дорожек 25-метровых ванн, размещаемых в залах длиной 30 м (в строительных осях), допускается уменьшать до 1 м - у торцевых стенок без стартовых тумбочек; до 2,2 м - у торцевых стенок со стартовыми тумбочками.

Размеры и пропускную способность ванн в зависимости от вида проводимых в них занятий следует принимать по табл. 7.1.

Таблица 7.1

Размеры и пропускную способность ванн

	Размеры, м				Пропускная
Вид занятий			глубина		способность,
	длина	ширина	в мелкой части	в глубокой части	чел.
1. Оздоровительное и спортивное плавание (по дорожкам)	25	16 11 8,5	1,2	1,8	64 48 40
2. Оздоровительное плавание (свободное)	25	11 8,5			48 40
	20	10	1,2	1,45	40
	16,67	8,0 6,0			24 18

Высота залов ванн (от поверхности воды до низа выступающих конструкций) для спортивного плавания ( с пятиметровой вышкой) – 8,4 м, оздоровительного плавания, игр в воде и купания, как правило, принимается равной 5,4-4,8 м. В остальных помещениях – 3,3 м.

Устройство стартовых тумбочек разрешается только у торцевой стенки ванн с глубиной воды 1,80 м.

Конструктивное решение ванной бассейна приведено на рис. 7.2.

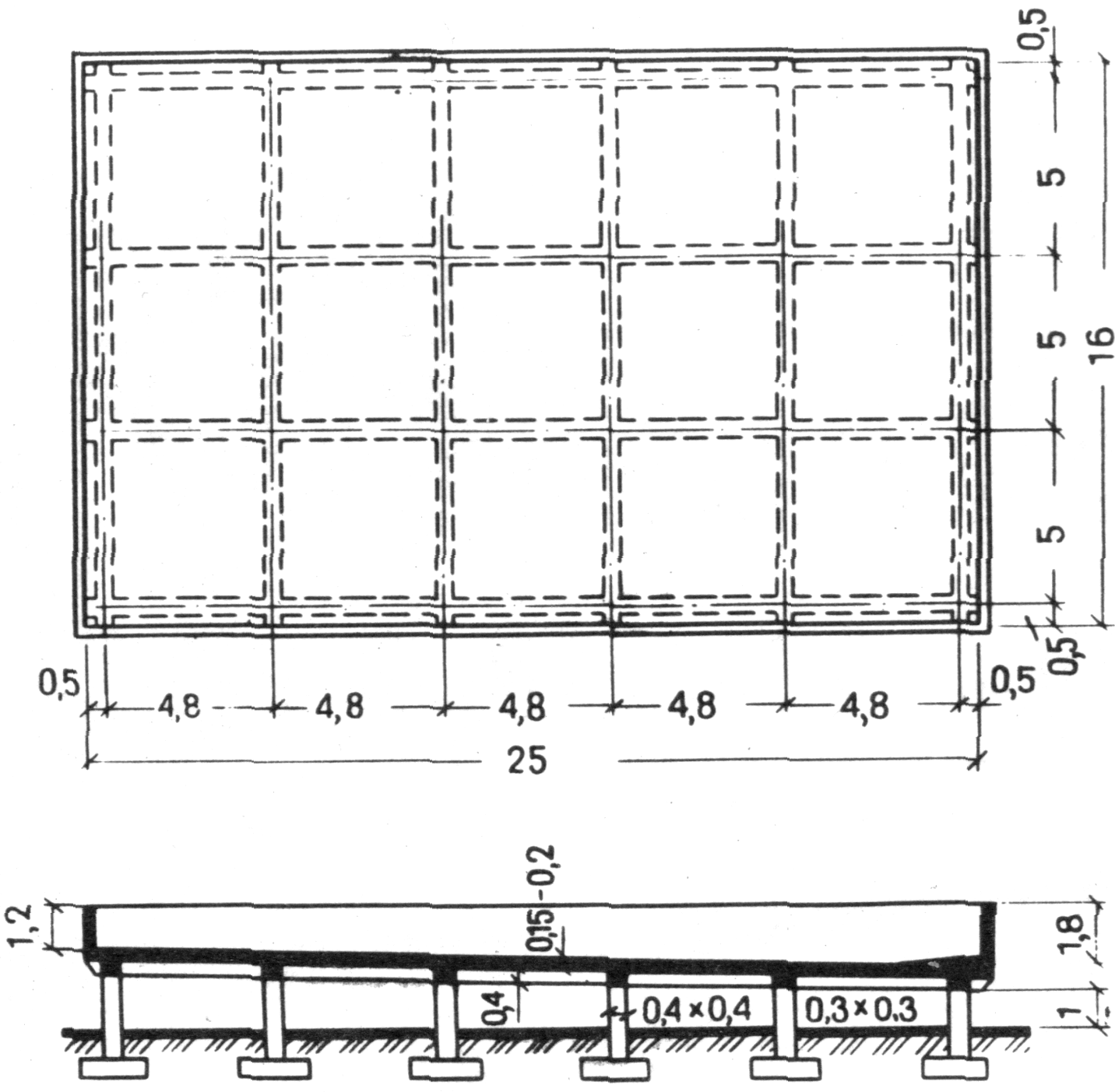

Рис. 7.2. Монолитная железобетонная ванна с ребристым днищем на опорах. План и продолный разрез

МЕСТА ДЛЯ ЗРИТЕЛЕЙ

Размеры мест на трибунах принимают:

- глубину ряда - 0,8-0,9 м;

- ширину места (вдоль ряда) - для открытых бассейнов не менее 0,42 м, для крытых - 0,45 м;

- глубину сидения - 0,4 м;

- высоту сидения над уровнем пола прохода - 0,43 м.

По верху и по торцам трибун следует устанавливать ограждение высотой не менее 1,2 м. Расстояние от пола верхнего ряда трибуны до выступающих конструкций потолка принимается не менее 2,2 м.

В крытых бассейнах с 25-метровыми ваннами обычно проектируются трибуны с 4-6 рядами, разделенными посередине проходом-лестницей шириною 1,35-1,6 м; примерная вместимость трибун - 250 (4 ряда), 300 (5 рядов), 360 мест (6 рядов).

Конструкцию сидений на трибунax рекомендуется принимать консольного типа в виде скамей со спинками или штампованных пластмассовых сидений без подлокотников.

ВСПОМОГАТЕЛЬНЫЕ ПОМЕЩЕНИЯ

Площадь вестибюля (без тамбура) определяется из расчета 0,5 м² на одного занимающегося в смену (но не менее 20 м²) и 0,25 м² на одно зрительское место.

Гардеробная верхней одежды для занимающихся и зрителей. Площадь определяется из расчета 0,1 м² на одно место, но не менее 10 м² (в оздоровительных бассейнах - не менее 6 м²).

Регистратура площадью 4-6 м² размещается и вестибюле или на пути движения к раздевальням.

Фойе предусматривается в крытых бассейнах, имеющих места для зрителей. Площадь исчисляется из расчета 0,35 м² на зрительское место.

При устройстве входов на трибуну с отметки вестибюля, фойе обычно совмещается с ним и площадь не суммируется, а принимается по наибольшей.

Раздевальни должны размещаться на одной отметке с обходными дорожками открытых и крытых ванн и сообщаться с ними только через душевые, а с залом или площадкой для подготовительных занятий - минуя душевые.

Площадь раздевален можно, определить, пользуясь удельными показателями площади на одного занимающегося:

в раздевальнях с числом мест до 40-2,5 м² в бассейнах с залами (площадками) подготовительных занятий; 2,1 м² - в бассейнах без них;

с числом мест более 40-2,1 м² в бассейнах с залами (площадками) подготовительных занятий; 1,7 м² - в бассейнах без них;

для детей до 10 лет - 2,9 м².

Душевые для занимающихся должны быть проходными и располагаться на пути движения из раздевальни к обходной дорожке.

Душеные при раздевальнях устраиваются открытыми из расчета одна душевая сетка на трех единовременно занимающихся в ванне (ваннах).

При душевых с числом сеток более 6 предусматриваются преддушевые из расчета 0,3-0,5 м² на одну душевую сетку, оборудованные вешалками для полотенец и ячейками для хранения мыла и мочалок. На 1 душевой рожок принимается 3 чел.

Санитарные узлы для занимающихся должны размещаться при раздевальнях и исключать возможность попадания из них к ваннам, минуя душевые.

Вход и выход в санитарные узлы для зрителей должны быть раздельными.

Размеры кабин, проходов, а также расстояния между приборами приведены в табл. 7.2.
