Методические указания студентам по теме лабораторного занятия

ИЗУЧЕНИЕ ФИЗИЧЕСКИХ ОСНОВ МЕТОДА РЕОПЛЕТИЗМОГРАФИИ

Воронеж 2009

РАЗДЕЛ: МЕДИЦИНСКАЯ ЭЛЕКТРОНИКА.

ТЕМА: Изучение физических основ метода реоплетизмографии.

ЦЕЛЬ: Изучить физические основы реографии как метода исследования состояния биосистем.

ПРАКТИЧЕСКИЕ НАВЫКИ: Студенты должны усвоить принципы, лежащие в регистрации реограммы, уметь подготовить прибор к работе; зарегистрировать реограмму и провести ее качественный и количественный анализ, знать технику безопасности при работе с рео-

графом.

МОТИВАЦИЯ ТЕМЫ: Метод реоплетизмографии обеспечивает изучение гемодинамики любо-

го органа, участка тела и организма в целом. Он позволяет оценить:

а) сократительную способность миокарда;

б) состояние тонуса артериальных сосудов;

в) венозный отток;

г) микроциркуляцию;

д) ударный объем крови, минутный объем кровообращения;

е) скорость пульсовой волны.

Контроль кровоснабжения отдельных органов с помощью метода реоплетизмографии обеспечивает высокую точность диагностики и объективную оценку лечения.

I. САМОСТОЯТЕЛЬНАЯ РАБОТА СТУДЕНТОВ ВО ВНЕУРОЧНОЕ ВРЕМЯ.

Задание 1.

Изучить теоретический материал занятия, используя рекомендуемую литературу и настоящую методическую разработку, по следующей логической структуре учебного материала:

1.Физические основы реоплетизмографии:

а) импеданс тканей организма:

–факторы, от которых зависит импеданс тканей;

–математическое выражение импеданса тканей;

–эквивалентная электрическая схема тканей организма;

–способы регистрации импеданса тканей;

б) сущность метода реоплетизмографии;

в) достоинства и недостатки метода;

г) формы импедансной реоплетизмограммы;

д) качественная оценка реоплетизмограммы (реограммы);

е) количественный анализ реограммы; 2. Приборы для реоплетизмографии:

2

а) биполярные;

б) тетраполярные;

в) фокусирующие.

3.Профильные вопросы.

а) Лечебный факультет:

– применение реографии для оценки состояния тонуса артериальных сосудов, сократи-

тельной способности миокарда и т.д. в возрастном аспекте.

б) Педиатрический факультет:

– особенности применения метода реоплетизмографии для определения параметров ге-

модинамики у детей;

– определение скорости пульсовой волны у детей разного возраста.

в) Стоматологический факультет:

– применение реографии в стоматологии для оценки функционального состояния сосу-

дов зубочелюстной системы (реодентография, реопарадонтография);

– особенности аппаратурного и электродного обеспечения исследования гемодинамики пульпы зуба и тканей пародонта.

Средства для самоподготовки студентов во внеурочное время

1. Учебная и методическая литература а) основная

– Ремизов А.Н. Медицинская и биологическая физика / А.Н. Ремизов, А.Г. Максина, А.Я.

Потапенко. – М.: Дрофа, 2007. – С. 275-278.

–Физика и биофизика / Под ред. В.Ф. Антонова. – М.: ГЭОТАР-Медиа, 2008. – 480 с.

–Лекционный материал по разделу "Электромагнитные колебания и волны".

б) дополнительная

– Прохончуков А.А. Функциональная диагностика в стоматологической практике / А.А.

Прохончуков и др. – М.: Медицина, 1980. – 126 с.

–Мажбич Б.И. Электроплетизмография легких / Б.И. Мажбич. – Новосибирск.: Наука, 1969. – 157 с.

–Яруллин Х.Х. Клиническая реография / Х.Х. Яруллин. – М.: 1967. – 280 с.

–Сидоренко Г.И. Реография – импедансная плетизмография / Г.И. Сидоренко и др. –

Минск.: Беларусь, 1978. – 143 с.

2. Консультации преподавателей (еженедельно по индивидуальному графику).

3

ТЕОРЕТИЧЕСКИЙ МАТЕРИАЛ ПО ТЕМЕ ЗАНЯТИЯ

Реоплетизмография (реография) – метод графической регистрации изменений импе-

данса тканей и органов, вызванных их кровенаполнением.

Исследованию подлежит как организм в целом (центральная реография тела – ИРГТ),

так и отдельные органы (печень, мозг, легкие, щитовидная железа, пищевод и т.д.).

При реоплетизмографии изучаются пассивные электрические свойства тканей организ-

ма: активное и емкостное сопротивления.

В момент систолы сердце выбрасывает в артериальное русло некоторый объем крови,

который, обладая более высокой электропроводностью, уменьшает сопротивление исследуемо-

го участка. Регистрируя изменение сопротивления, можно сделать определенные выводы о ве-

личине пульсового объема крови и скорости кровотока в сосудах. Поэтому анализ реограмм требует тщательной клинической интерпретации.

При реографическом исследовании через участок тела человека пропускают переменный ток высокой частоты и малой силы. Ток создается генератором, частота тока до 500 кГц, а сила тока – не более 10 мА. Такие токи безвредны для организма и не ощущаются исследуемым.

Электропроводность различных тканей неодинакова и зависит от особенностей строения данной ткани. Наибольшей электропроводностью обладают кровь, спинномозговая жидкость,

наименьшей – кожа, кости. Электропроводность тканей зависит от частоты измерительного то-

ка и может быть охарактеризована как сложное соединение активных и емкостных сопротивле-

ний.

На практике с достаточной степенью точности можно свести участок живой ткани меж-

ду электродами к последовательному соединению активного (R) и емкостного (С) компонен-

тов:

Омическое (активное) сопротивление живых тканей практически определяется кожной проводимостью, а емкостное обусловлено образованием в момент прохождения тока двойных электрических слоев на поверхностях раздела тканевых структур и клеточных мембран.

4

С увеличением частоты влияние изменения емкостного сопротивления на модуль ком-

плексного сопротивления уменьшается, поэтому на частотах выше 30 кГц обычно регистриру-

ют изменение активного сопротивления.

Кровь наиболее электропроводна по сравнению с мышечной, костной и жировой тканью.

Поэтому электропроводность участка тела, в основном, обусловлена электропроводностью жидких сред и, главным образом, кровью. Электропроводность ткани обусловлена пульсирую-

щим артериальным кровотоком и равномерным, почти не пульсирующим кровотоком в мелких сосудах. Кроме того, необходимо помнить, что в крупных сосудах, помимо пульсирующего во время систолы кровотока имеет место и непрерывный ток крови во время диастолы.

Применение переменного тока определенной частоты позволяет выделить из общего со-

противления переменный компонент омической составляющей, связанный с пульсовыми коле-

баниями кровенаполнения. Этот компонент составляет 0,5 – 1% от общего сопротивления.

Сущность метода реографии – выделение пульсового компонента омической состав-

ляющей импеданса, его усиление и графическая регистрация.

Метод импедансной реоплетизмографии отличается рядом достоинств:

1. Неинвазивный метод исследования, позволяет проводить длительные обследования боль-

ного без развития каких-либо осложнений.

2. Простота, безотказность в работе, высокая чувствительность и возможность регистриро-

вать быстротекущие процессы.

3. Практически полное сходство формы кривых электрического сопротивления органа и кри-

вых колебания объема этого органа или участка тела, зарегистрированных непосредствен-

но.

4. Возможность многократного повторения обследования при высокой воспроизводимости результатов.

Недостатками являются:

1.Трудности интерпретации количественной оценки реоплетизмограмм. В настоящее время широко внедряется компьютерная обработка реоплетизмограмм.

2.Сложность структуры биологических объектов, неоднородность электрических характери-

стик различных компонентов (кожа, сосуды, мышцы и т.д.) создает ряд своеобразных "ис-

кажений" реоплетизмограмм, которые требуют тщательного анализа.

3. Различие электродов, способов их наложения, конструктивные особенности приборов за-

трудняют сравнительный анализ реоплетизмограмм различных органов.

5

Формы импедансной реоплетизмограммы

На рис.1 приведена обычная форма реограммы (РГ) и ее первой производной (ДРГ). Кри-

вая РГ состоит из восходящей части А, вершины В и нисходящей части С, на которой располо-

жены инцизура Д и дикротическая волна Е.

При анализе реограмм учитывают их качественные характеристики и количественные показатели. При анализе формы кривой РГ изучают восходящую часть (крутизну нарастания),

вершину (заостренность), нисходящую часть (пологость), наличие инцизуры и дикротической волны.

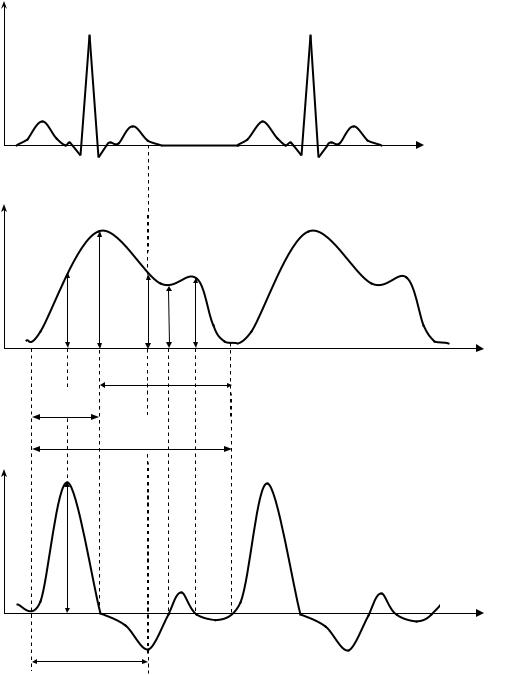

Рис. 1. Временная проекция электрокардиограммы, реограммы и ее первой производной

6

На кривой РГ возможно появление дополнительных волн:

1. Пресистолическая волна, расположенная в начале восходящей части, (связана с сокраще-

нием предсердий).

2.Отраженная систолическая волна – между вершиной и инцизурой.

3.Венозная волна – в конце нисходящей части.

Наряду с основной кривой РГ возможна регистрация дыхательных волн (влияние воз-

действия легких на крупные сосуды грудной полости) и волн третьего порядка, являющихся следствием ритмической деятельности центральной нервной системы.

Качественная оценка реоплетизмограммы

Качественные характеристики реограммы основаны на описании формы кривой и изме-

рении ее амплитудных и временных отрезков.

При нормальном тоническом напряжении сосудистых стенок восходящая часть – крутая,

вершина острая, нисходящая – пологая, дикротическая волна расположена в середине нисходя-

щей части.

При качественном анализе форм РГ приняты следующие определения ее частей:

– восходящая часть (отражает артериальное кровенаполнение) – крутая, пологая, горбовид-

ная;

– вершина (соответствует моменту, когда приток крови равен оттоку, скорость кровенапол-

нения равна нулю) – острая, заостренная, плоская, ракообразная, раздвоенная;

–нисходящая часть (характеризует венозный отток) – крутая, пологая;

–дикротическая волна (соответствует диастолической волне) – отсутствует, сглажена, четко

выражена, расположена в середине, близка к вершине или основанию кривой.

Одновременная регистрация с РГ ее первой производной (ДРГ) позволяет выделить ряд

амплитудно-частотных характеристик.

1.Основная амплитуда (b) – определяется по высоте кривой в момент равенства нулю ее производной (отражает интенсивность артериального кровенаполнения).

2.Амплитуда быстрого кровенаполнения (a) – значение РГ в момент максимального значе-

ния ДРГ.

3. Время подъема восходящей части (α) – отрезок времени от начала РГ до момента времени,

соответствующего амплитуде

α1 + α2 = α,

где α1 – время быстрого кровенаполнения, отражает тонус крупных сосудов; α2 – время медленного кровенаполнения, отражает наполнение средних и мелких артерий органа и тканей.

4. Время нисходящей части (β) – отрезок времени от момента достижения вершины до окон-

7

чания кривой. В общем случае

Т = α + β,

где Т – период сердечного цикла.

5. Амплитуда низшей точки инцизуры (d) – определяется по значению РГ в момент времени,

когда ДРГ равна нулю на начальном участке нисходящей части кривой.

6. Ag – амплитуда дифференциальной реограммы, Ти – период изгнания крови из желудоч-

ков.

При анализе РГ используются индексы:

1. Реографический индекс (РИ) – отношение основной амплитуды РГ к амплитуде калибро-

вочного импульса (характеризует величину объемного кровотока исследуемой области в единицу времени):

РИ = (b / y) Rк,

где y – амплитуда калибровочного импульса (см); Rк – величина калибровочного импульса

(Ом).

2. Показатель тонуса сосудов (ПТС) – отношение времени подъема восходящей части к пе-

риоду сердечного цикла:

ПТС = (α / T) 100%.

3. Индекс эластичности (ИЭ) – отношение амплитуд быстрого и медленного кровенаполне-

ния:

ИЭ = (a / c) 100%.

4. Индекс периферического сопротивления (ИПС) - отношение амплитуд инцизуры и быст-

рого кровенаполнения:

ИПС=(d / a) 100%.

Количественная оценка реограммы

Основоположником реоплетизмографии В.А.Кедровым предложена следующая форму-

ла:

ΔV ΔR , V R

где V – объем участка тела человека; ΔV – его изменение; R – сопротивление участка тела элек-

трическому току; ΔR – его изменение.

Отсюда изменение объема

ΔV V ΔR R

8

М.И. Тищенко предложил зарегистрировать ИРГТ – интегральную реограмму тела, при этом электроды накладываются на попарно соединенные руки, ноги. Принимая тело за провод-

ник цилиндрической формы, можно записать: V = S L, где S – площадь поперечного сечения; L – длина (расстояние между электродами).

Поскольку сопротивление цилиндрического проводника: R ρ L , то S ρ L . В таком

Экспериментально получена зависимость:

ρL2

ΔV k R2 ΔR C/Д ,

где k – коэффициент, учитывающий отличие тела человека от цилиндра.

Переходя к росту человека, получим:

Простота метода наложения электродов и расчета ударного объема способствовала ши-

рокому распространению метода М.И. Тищенко для определения ИРГТ.

Для определения периферического кровообращения обычно используется формула:

ρL2

ΔV R2 ΔR C/Д,

где С/Д – коэффициент (для здоровых людей С/Д = 1,3); ρ = 150 Ом см – удельное сопротивле-

ние крови; L – расстояние между электродами; R – сопротивление исследуемого участка; ΔR –

амплитуда калибровочного сигнала; Rк – величина калибровочного сигнала).

Размерность формулы:

9

V(см3) ρ(ОмRсм2(Ом) L22)(см2) ΔR(Ом)

Приборы для реоплетизмографии

По типу применяемых электродов различают реографы:

а) биполярные;

б) тетраполярные;

в) фокусирующие.

В биполярных реографах используются два электрода, накладываемые на исследуемый участок ткани. Оба электрода одновременно служат и для создания электрического переменно-

го поля в тканях и для измерения импеданса тканей. При этом переходное сопротивление элек-

трод-кожа входит в измерительную схему реографа.

Тетраполярный реограф свободен от этого недостатка. В тетраполярных реографах ис-

пользуют одновременно 4 электрода, 2 из которых являются токовыми и 2 – измерительными.

Фокусирующий реограф имеет два типа электродов круглой формы, вставленных один в другой. Измерительные электроды – внутренние, токовые – наружные, называемые фокуси-

рующими. Сопротивление ткани измеряется только между измерительными электродами.

II. РАБОТА СТУДЕНТОВ ВО ВРЕМЯ ПРАКТИЧЕСКОГО ЗАНЯТИЯ.

Задание 2.

Получить допуск к занятию. Для этого необходимо:

– иметь конспект в рабочей тетради, содержащий название работы, основные теоретические понятия изучаемой темы, задачи эксперимента, таблицу по образцу для внесения экспери-

ментальных результатов;

–успешно пройти контроль по методике проведения эксперимента;

–получить у преподавателя разрешение выполнять экспериментальную часть работы.

Задание 3.

Выполнение лабораторной работы, обсуждение полученных результатов, оформление конспек-

та.

Приборы и принадлежности

1.Приборы РГ4-01 , РПГ2-02 или Р4-02.

2.Регистратор.

3.Усилитель к реографу.

10
