Практическая работа

Цель работы: Практическое изучение принципиальных схем преобразователей расхода (13ДД11, Сапфир, Метран-150)

1. Преобразователь разности давлений 13дд

Разность давлений до и после сужающего устройства измеряется дифманометром. В качестве примера рассмотрим принцип действия прибора 13ДД11.

Принцип действия преобразователей разности давлений 13ДД основан на пневматической силовой компенсации. Схема прибора представлена на рисунке 1. В плюсовую 2 и минусовую 6 полости преобразователя, образованные фланцами 1,7 и мембранами 3,5 , подводиться давление. Измеряемый перепад давления воздействует на мембраны , приваренные к основанию 4. Внутренняя полость между мембранами заполнена кремниорганической жидкостью.

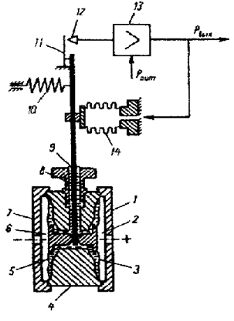

Рисунок 1 -Схема прибора 13ДД11.

Под давления воздействием мембраны поворачивают рычаг 8 на небольшой угол относительно опоры –упругой мембраны вывод 9. Заслонка 11 перемещается относительно сопла 12 ,питаемого сжатым воздухом . При этом сигнал в линии сопла управляет давлением в усилителе 13 и в сильфоне отрицательной обратной связи 14. Последний создает момент на рычаге 8 , компенсирующий момент, возникающий от перепада давления. Сигнал , поступающий в сильфон 14, пропорциональный измеряемому перепаду давления , одновременно направляется в выходную линию преобразователя. Пружина корректора нуля 10 позволяет устанавливать начальное значение выходного сигнала, равное 0.02 МПа. Настройка преобразователя на заданный предел измерения осуществляется перемещением сильфона 14 вдоль рычага 8. Измерительные пневматические преобразователи других модификаций выполнены аналогично.

Таблица 1. Технические характеристики измерительных преобразователей разности давления 13ДД11

Прибор	Модель	Предельный номинальный перепад давления		Допустимое избыточное давление, МПа	Класс точности	Габаритные размеры, мм	Масса, кг
		Единица измерения	Значение предельного перепада давления
Измерительный преобразователь разности давления 13ДД11	720	кПа	16; 25	16	0,6; 1	140 × 100 × 197	6,5
		МПа	0,04
			0,063		1
			0,1; 0,16; 0,25		0,6; 1
			0,4		1
			0,63		1; 1,5
Измерительный преобразователь разности давления 13ДД11	722	кПа	4; 6,3; 10	2,5	0,6; 1	140 × 120 × 230	11
Измерительный преобразователь разности давления 13ДД11	724		1; 1,6; 2,5			140 × 190 × 300	14

2. Преобразователь измерительный взрывозащищенный сапфир-22-Ех-м

Преобразователи измерительные Сапфир -22-Ех-М, предназначены для непрерывного преобразования значений избыточного давления, разрежения, абсолютного давления или разности давлений жидкостей и газов в унифицированный токовый выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе и взрывоопасных производств.

Преобразователи могут использоваться в устройствах, предназначенных для преобразования значений уровня жидкости, расхода жидкости или газа.

2. Модификации и область применения электрических преобразователей с Сапфир»

Тип преобразователя	Измеряемая величина
Саифир-22ДА Сапфир-22ДИ Сапфир-22ДВ Сапфир-22ДИВ Сапфир-22ДИ	Абсолютное давление Избыточное давление Разрежение Давление — разрежение Разность давлений

Каждый преобразователь имеет устройство, позволяющее устанавливать значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра (корректор "нуля") и верхнему предельному значению измеряемого параметра (корректор диапазона) и может быть настроен на любой верхний предел измерений, указанный в паспорте.

3. Технические характеристики преобразователей давления «Сапфир»

Назначение и тип преобразователя	Предел измерения. кПа	Погрешность измерений, %
Абсолютного давления: Сапфир-22ДА Сапфир-22ДА-Ех	2,5-16 000	1; 0,5; 0.25
Избыточного давления: Сапфир-22ДИ Сапфир-22ДИ-Ех	0,25-100 000	1; 0,5; 0,25
Разрежения: Сапфир-22Д В Сапфир-22ДВ-Ех	0,25-100	1; 0,5
Давления — разрежения: Сапфнр-22ДИВ Сапфир-22ДИВ-Ех	-1254-+125 -1004-+2400	1; 0,5
Разности давлений: Сапфир-22ДД Сапфир-22ДД-Ех	0,25-25 40-1600	1; 0,5; 0,25

При выпуске с предприятия-изготовителя преобразователь настраивается на верхний предел измерений, выбираемый в соответствии с заказом из значений. При этом нижний предел измерений равен нулю.

При отсутствии указаний о пределах перенастройки, требуемых в процессе эксплуатации, преобразователь поставляется перенастраиваемым не менее чем на два верхних предела измерений.

При выпуске преобразователя разности давлений, предназначенного для измерений уровня жидкости, преобразователь может быть настроен в соответствии с заказом на любой верхний предел измерений, не выходящий за крайние значения, предусмотренные для данной модели.
