P₃ – потери на входе в торцевой канал;

P₄ – потери напора в нижнем торцевом экране;

P₅ – потери напора в а.з.;

P₆ – потери напора в верхнем торцевом экране

Исходные данные:

Температура теплоносителя на выходе из активной зоны:

t_вых = 547 ⁰С

Подогрев теплоносителя в активной зоне:

t = 193 ⁰С

Температура теплоносителя на входе в активную зону:

t_вх = 354 ⁰С

Расход натрия через ТВС:

G_ТВС = 18,224 кг/с

Потери на входе в хвостовик ТВС:

g = 9.8

Коэффициент сопротивления входа в хвостовик:

1.5

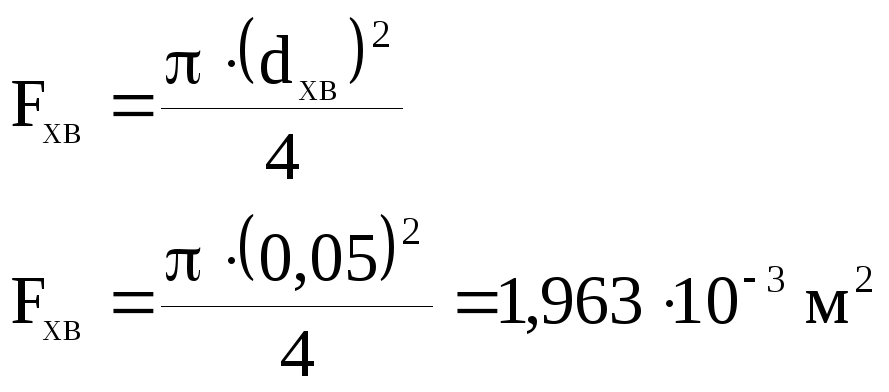

Площадь сечения хвостовика:

d_хв = 0,05 м

Скорость потока, к которой отнесен коэффициент сопротивления:

Потери напора в трубе хвостовика:

Длина хвостовика:

l_хв = 0,57 м

Коэффициент кинематической вязкости:

 = 3,5410^-7 м²/c (при t = 354)

Коэффициент сопротивления трения:

 = 0.0032 + 0.221Re^-0.237

 = 0.0032 + 0.221(1.55810⁶)^-0.237 = 0.011

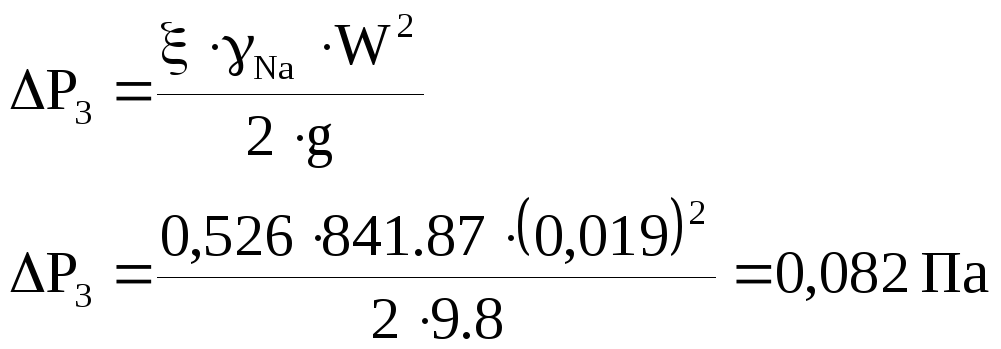

Потери напора на входе в торцевой канал:

Коэффициент, учитывающий влияние окон:

_ок = 0.25

F_{яч Na} = 3.7210^-3 м²

Коэффициент сопротивления на входе в торцевой канал:

 = _ок + _тр = 0,25 + 0,276 =0,526

F₀ = 1.167 м²

Потери напора в нижнем торцевом экране:

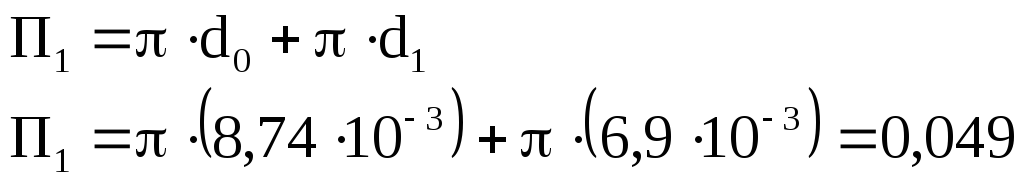

d₀ = 8,7410^-3 м

d_l = 6,910^-3 м

f_l =

f_l =

Коэффициент, учитывающий увеличение коэффициента трения из-за дистанционирующей проволоки:

а = 1,2

l = 0.4 м

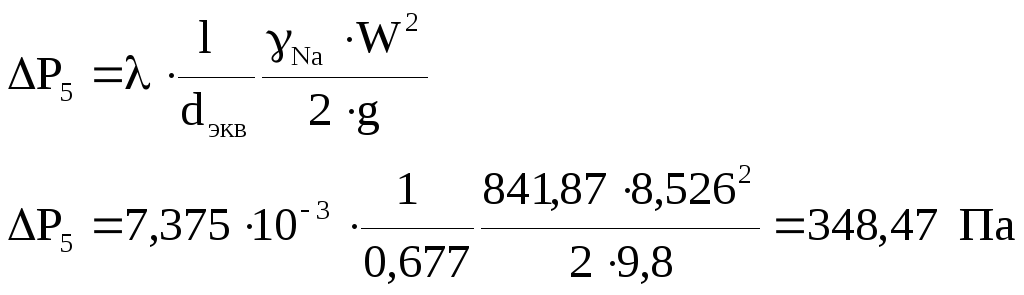

Потери напора в активную зону:

d_экв = d_г = 0,677

W = _т/нос = 8,526 м/с

_Na = 841.87 кг/м³

_Na = 3.07810^-7 м²/с

Коэффициент сопротивления трения:

 = 0032 + 0.221Re^-0.237

 = 0032 + 0.221(1.87610⁷)^-0.237 = 7.37510^-3

l = 1.0245

Потери напора в верхнем торцевом экране:

_Na = 821 кг/м³

_Na = 2.66810^-7 м²/с

l = 0,4 м

 = 0032 + 0.221Re^-0.237

 = 0032 + 0.221(9,20210⁶)^-0.237 = 8,14310^-3

Потери напора в ТВС активной зоны:

P=p_i

P = P₁ + P₂ + P₃ + P₄ + P₅ + P₆

P = 7.83610⁴ + 6.55110³ + 0.082 + 1.18710⁵+ 348.47 + 28.92 = 2.0410⁵ Па
