Толстостенные оболочки
В толстостенных цилиндрических сосудах продольные и кольцевые швы выполняют многослойной дуговой или однопроходной электрошлаковой сваркой.
В кольцевых многослойных швах на образование напряжений σуоказывают влияние поперечная усадка очередного валика, вызывающая сжатие нижележащих слоев; изгиб, возникающий от поперечной усадки валика, расположенного с эксцентриситетом относительно центра тяжести шва; изгиб оболочки вследствие окружного сокращения валиков. Изгибы от поперечной усадки и вследствие окружного сокращения валиков вызывают растяжение в корне шва. Остаточные напряженияσув корне шва после заварки всей разделки зависят от жесткости оболочки, и условий сварки. В гибких оболочках в корне шва могут возникать значительные поперечные деформации и напряжения. Продольные (окружные) напряжения σхв многослойных швах стальных обечаек близки к σт.
В толстостенных оболочках при электрошлаковой сварке радиальные перемещения незначительны, но возникают перемещения поперек шва, которые сильно изменяют сварочный зазор в процессе сварки. Ввиду пространственного расположения стыка в отдельных местах периметров возникает значительное закрывание зазора, которое, будучи зафиксировано швом, после полного остывания превращается в остаточные перемещения. Наибольшая поперечная усадка возникает в зоне около 0,4 периметра, считая от места начала сварки. Это вызывает излом продольной оси свариваемого цилиндра. При больших длинах цилиндров или осей необходимо проводить предварительную сборку, создавая клиновидный зазор.
Деформации и напряжения в соединениях с круговыми швами
В круговом сварном соединении на плоском листе распределение напряжений и деформаций в первом приближении может рассматриваться как осесимметричное.
В таком соединении следует различать три основных зоны: внутреннюю 1, среднюю 2 и внешнюю 3 (Рис. 9 .94). Зона 2 соответствует зоне растягивающих напряжений в обычном прямолинейном шве и имеет, как правило, высокие напряжения σt, близкие к пределу текучести. Вследствие уравновешенности зоны 2, представляющей кольцо, радиальные напряжения σr3, действующие на внешнюю зону 3, всегда больше напряжений σr1, действующих на внутреннюю зону. В малоуглеродистых и аустенитных сталях зона 2 находится в состоянии пластической деформации, что соответствует условию пластичности,
|
(9.0) |
|
|
В сочетании с дифференциальным уравнением равновесия уравнение ( 9 .0) позволяет определить распределение напряжений σr2иσt2в зоне 2 в зависимости от величины напряженияσr1илиσr3. На (Рис. 9 .95) схематично показано несколько возможных распределений напряженийσr2иσt2в зоне 2. В свою очередь, величина напряженийσr1зависит от соотношения жесткостей элементов в областях 1 и 3, радиусаr20 ,поперечного сокращения шва и ширины зоны пластических деформаций2bп.
|
Сжимающие напряжения σr1в зоне 1 возникают при относительно малой жесткости области 3, например, при приварке узкого кольца; окружное сокращение почти полностью передается на область 1 и она испытывает сжатие.

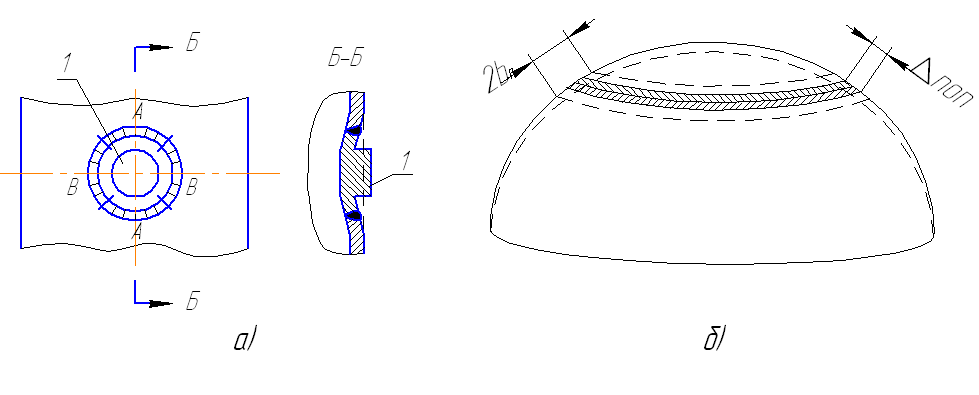

Круговые швы на сферических поверхностях вызывают нарушение формы оболочки в зоне кругового шва с приближением ввариваемого элемента к центру сферы (Рис. 9 .96, б, пунктирная линия). Деформации появляются вследствие поперечной усадки соединения Δпопи окружного сокращения металла в зоне пластических деформаций2bп. Характер деформаций близок к осесимметричному. В круговых швах остаточные напряжения в окружном направлении обычно велики и могут достигать значенийσT. Напряжения поперек шва могут изменяться от нулевых значений, если круговой шов близок к кольцевому, до значенийσTв случае расположения кругового шва в зените сферы. Большие значения поперечных напряжений иногда являются причиной разрушений в круговых сварных соединениях.
|
Деформации от круговых швов на цилиндрических оболочках имеют сложный характер (Рис. 9 .96, а). Поперечная усадка в зонах Ви продольная в зонахА создают сокращение периметра оболочки, в результате чего деталь 1 перемещается к оси цилиндра. Прямолинейная образующая искривляется.
При точечном разогреве на сферической или цилиндрической оболочке после остывания происходит перемещение нагревавшегося пятна к центру оболочки.
