2.6 Влияние термического цикла сварки на структуру металла зтв

Термический цикл – зависимость температуры в данной точке от времени.

t. c

а) б)

Рис. 8 Схема наплавки шва (а), термические циклы точек 1 и 2 (б)

Т_М– максимальная температура нагрева

Т_ИРЗ– температура интенсивного роста зерна

Т_НУА– температура наименьшей устойчивости аустенита. Т_НУА=500-600^оС

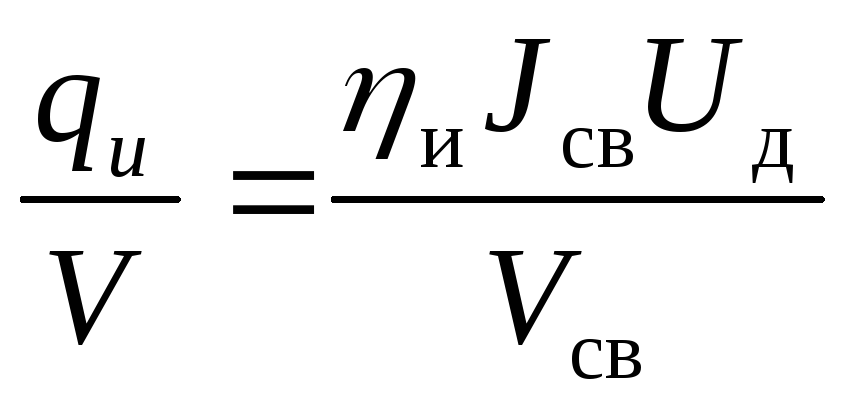

Наибольшее влияние на структуру и свойства сварных соединений оказывают следующие параметры термического цикла:

- Максимальная температура нагрева в данной точке.

Если Т_М1>Т_ИРЗ– рост зерна, снижение пластичности и ударной вязкости.

Если Т_М2<Т_ИРЗ– нет роста зерна.

Чем крупнее зерно, тем ниже пластичность и ударная вязкость.

- Чем больше длительность нагрева t_нвыше температуры интенсивного роста зерна (Т_ИРЗ), тем крупнее становится зерно, тем ниже пластичность и ударная вязкость.

- Скорость охлаждения при Т_НУА– чем больше скорость охлаждения, тем сильнее происходит закалка, больше образуется мартенсита, тем ниже пластичность, ударная вязкость, большая твердость, прочность стали.

Таблица 1. Оптимальные интервалы скоростей охлаждения по данным

валиковой пробы (см. 2.7)

Сталь	∆W_опт, град/с	Сталь	∆W_опт, град/с	Сталь	∆W_опт, град/с
Ст 2сп	6-18	23Г	2,5-70	14ХГС	2,4-16
Ст 3кп	1,2-12	35ХМ	1-5	08ХГСНД	6-50
Ст 3сп	1,4-15	20ХГС	1,9-12	12ХГСМФ	0,1-30
35	0,12-7	12Х5ГВФ	1,5-9	12ХГН	1,3-16
40	2,4-5	22Х3НВФ	1-6	15ХГН	1,3-6
45	2-4	16ГС	1-12	14ХГ2	1,2-5,5
09Г2	1-15	10Г2СД	1-15	10ХГ2СН	1,3-4,8
10Г2Б	0,1-70	10ГТ	0,1-40	15ХСНД	1,8-9
