Эффект Холла. Датчик Холла
Для измерения индукции магнитного поля применяют датчики Холла. Явление Холла позволяет оценить знак свободных зарядов, их концентрацию, подвижность и т. д. Эффект Холла состоит в следующем. Если кусок полупроводника в виде прямоугольной пластины (рис. 4) поместить в магнитное поле с индукцией В и пропустить через него ток Iд. (с плотностью j), то между противоположными сторонами пластины возникает разность потенциалов Δφ. Эта поперечная (относительно Iд и В) разность потенциалов пропорциональна магнитной индукции В, току I и обратно пропорциональна толщине пластины h:
, (8)
где постоянная Холла Rх зависит от свойств полупроводника.
Физическая природа эффекта Холла может быть сведена к действию силы Лоренца
,
где е
- величина заряда – носителя тока в
полупроводнике,
- скорость дрейфа заряда вследствие
протекания токаIд.
Под действием этой силы носители тока
смещаются к верхней (рис.4) грани пластинки.
У противоположной грани образуется
избыточный заряд противоположного
знака, вследствие чего образуется
электрическое поле с напряженностью
и возникает соответствующая сила Кулона
,
действующая на заряд в сторону, обратнуюF.л.
Процесс
смещения зарядов по вертикали (рис.4)
заканчивается, когда установится баланс
сил FЛ=FК.
Это условие позволяет рассчитать ЭДС
Холла Δφ Баланс сил дает еЕ=evВ, но
,
значит,
.
Известно, что плотность тока
,
гдеn1
концентрация зарядов,
.
С учетом последнего, получим
, (9)
а
постоянная Холла в формуле (8)
.Чтобы
получить побольше
Δφ (для удобства измерений), применяет
материалы с малой концентрацией носителей
тока n1,
в частности полупроводники ( а не металлы,
у которых n1
выше).
Если носитель тока - положительная дырка то полярность Δφ одна, если отрицательный электрон - полярность меняется на обратную. Значит, эффект Холла позволяет установить полярность носителей тока, таким образом было установлено, что у таких металлов, как железо, вольфрам, цинк, носители тока -положительные дырки, а у таких, как медь, алюминий, серебро, никель, - отрицательные электроны.
Силовые линии магнитного поля на оси соленоида (рис.2) направлены вдоль оси, поэтому датчик Холла должен располагаться на торце специального штока, вставляемого в соленоид. Ориентировочные размеры датчика показаны на рис.4. В работе используется полупроводниковый датчик Холла. Ток датчика Iд=0,1 А, толщина датчика h=12 мкм, материал с электронной проводимостью и постоянной Холла Rх=4,8·10-7 м3/Кл.
Экспериментальная установка
В состав установки входят один или два датчика Холла. «Продольный» датчик регистрирует компоненту магнитного поля, параллельную оси кронштейна датчика (рис.5а). «Поперечный» датчик регистрирует компоненту магнитного поля, перпендикулярную плоскости кронштейна датчика (рис.5б). Каждый датчик содержит чувствительный элемент (собственно датчик Холла) 1, кронштейн 2, рукоятку 3, два двужильных кабеля 4 и 5 с нумерованными выводами. Электрические схемы датчиков приведены в разделе 5. Рукоятка крепится в рейтере эталонного датчика.

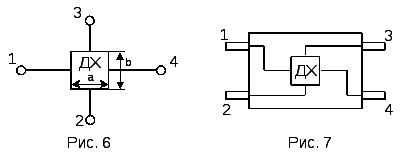

Для изучения эффекта Холла используются промышленные датчики Холла. На рис.6 приведена электрическая схема датчика, а на рис.7 - вид на датчик со стороны стрелки «В» (см. рис. 5). Проводящая пленка ДХК сформирована на поверхности полупроводникового кристалла. Через контакты 1 и 4 через пленку пропускают ток I. При наличии магнитного поля индукцией В, перпендикулярного плоскости пленки, между контактами 2 и 3 возникает разность потенциалов Ux (эффект Холла), пропорциональная току и индукции магнитного поля.

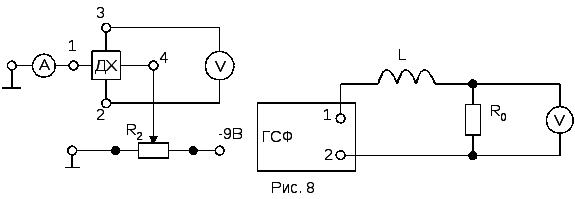

Схема
включения датчиков Холла приведена на
рис.8. Для создания тока используется
питание, подведенное к модулям (+ 9В и
-9В). Для создания магнитного поля
используется основной выход генератора,
работающего в режиме источника постоянного
напряжения или тока, или источник питания
+9В.
Ток
датчика регулируется потенциометромR1
и измеряется амперметром А. Холловская
ЭДС измеряется вольтметром V.
Ток в катушке L
измеряется с помощью мультиметра по
падению напряжения на сопротивлении
Ro
= 1 Ом. Для продольного датчика в качестве
L
используется длинный соленоид, для
поперечного - две кольцевые катушки.
