Материалы тренинга по AnyLogic
.pdfЗавод. Фаза5. Шаг3
Соедините объекты
ResourcePool |
ResourcePool |
|
мя: wor ers |
|
|
Имя: robots |
|
|
Количестворесурсов: 2 |
|
|
|
|
|
|
Фигура анимациисвободного |
|
|
|
|
|
Фигура анимациизанятого |
|
|
ресурса: shapeWorkerBusy |
|
|
|
|
|
Включитьсбор статистики: |
|
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
141 |
ResourcePool
• О ъект ResourcePoo задает на ор есурсов одного типа. Ресурсы являются объектами, требуемыми заявкамидля выполнениятой илиинойоперации. Ресурсызахватываютсяи освобождаются заявкамис помощью объектов
Seize, Release, Service и Assembler.
• В каждыйотдельныймомент времени ресурс может бытьлибозанят либо
свободен.
Первый объект будет моделировать робота, производящего сборку стиральной машины.
• Назовитеего robots иоставьтесвойствабезизменений.
Второй объект ResourcePool будет моделировать упаковщиков.
• Назовите этот объект workers.
Задайтеколичестворабочихвполе Количество ресурсов: 2.
• Выберите картинки shapeWorkerIdle и shapeWorkerBusy в качестве фигур, обозначающих свободного и занятого рабочего соответственно.
• Выберите прямоугольник shapeWorkers в качестве базового местоположения рабочих.
• Установите флажок Включить сбор статистики, чтобы разрешить объекту собирать статистику занятости задаваемых им ресурсов.
Соедините объекты ResourcePool с теми объектами, которые будут работать с
соответствующими ресурсами: assembly and packaging.
Задайте количество ресурсов, необходимое объектам assembly и packaging длявыполнения операци .
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
142 |
Завод. Фаза5. Шаг4
палитруСтатистика
Измените свойства элемента данных Перетащите Столбиковую
диаграмму сюда
Измените направление роста столбцов
Щелкните по кнопке
Добавитьэлементданных
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
143 |
|
|
Добавьте диаграмму для отображениястатистики занятости
упаковщиков.
Палитра Статистика содержитэлементы, используемыедля
сбораи анализа результатовмоделирования(набор данных,
статистика и т.д.) и диаграммы(столбиковая диаграмма, иаграмма с накоплением, временно гра ик,
гистограмма ит.д.) для визуализацииэтих данных.
ада те or ers u za on в качестве аголовка элемента данных. ЗадайтеЗначение, которое будет отображаться этой столбиковой диаграммой: workers.statsUtilization.mean(). Здесьworkers – имя нашего объекта ResourcePool, statsUtilization() – функция,
,
возвращаетсреднее значение собранной статистики.
Направление ростастолбцов.
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
144 |
Завод. Фаза5. Шаг5
Параметра два
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
145 |
|
|
.
ПараметрMTTF задает среднее время, после которого роботпридет в неисправное состояние. Мы полагаем этовремя равным 45 дням (с помощьюфункции
ny og c ay мы получаем значение, равное одному дню).
ПараметрMTTR задает среднее время, необходимоена то, чтобыотремонтироватьроботаи привести его в рабочее состояние. Мы задаем среднее время на восстановление равным однойнеделе ( 7*day() ).
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
146 |
Завод. Фаза5. Шаг6
Начало |
Состояние |
|
диаграммы |
||
|
||
состояний |
|
|
|
|
остояние
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
147 |
Задайтеповедение робота с помощью диаграммы состояний.
Диаграмма состояний
• Диаграмма состояний является лучшим способом заданияповедения о ъекта. напозволяет гра ическизадатьпространство состояни алгоритма поведения объекта, а такжесобытия, которые являются причинами срабатыванияпереходов из однихсостояний в другие, и действия, происходящие при смене состояний.
• В каждыймомент времени объект может находиться только в каком то одном состоянии диаграммы(но в то же время в объекте может быть несколько параллельноработающихдиаграмм).
Начните рисование диаграммысостояний с добавления |
|
двух состояни . азовите состояния как на сла де выше: |
|
Working and OutOfOrder. |
|
Добавьте Началодиаграммысостояний, указывающеена |
|
верхнее состояние. Имя этого элемента будет играть роль и |
|
имени всей, диаграммысостояний. |
|
состоянием(выделите его – в случае правильного |
|
соединения конечная точка должны будет подсветиться |
|
л ным цв т м, к к п к н н л |
д . |
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
148 |
Завод. Фаза5. Шаг7
Нарисуйте переход,
ведущийиз Working в
OutOfOrder Нарисуйте еще один
в обратном
авлении
|
|
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
149 |
• Переходы определяют, какобъект меняет свое состояние во времени.
• Переход может срабатыватьпо выполнениюзаданногоусловия, по получении сообщения, с заданнойинтенсивностьюилипо истечению таймаута.
Нарисуйте переход, ведущий из состояния Working в состояние OutOfOrder. Чтобы нарисовать такой переход, нужно сделать двойнойщелчок поэлементу Переход в палитре Диаграмма
состояний, затемщелкнутьпосостоянию Working инаконец – по
состоянию OutOfOrder.
Этот переходбудетмоделировать поломкуробота. Пусть он
таймаута со средним значением, равным MTTF (45 дней).
Нарисуйте переход, ведущий из состояния OutOfOrder в состояние Working. Этот переходбудетмоделировать окончание работа по восстановлению сломанного оборудования. Пусть этот переход
срабатываетсинтенсивностью 1/MTTR.
Установите для каждогопереходафлажок Отображать имя и измените положения меток в графическом редакторе.
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
150 |
|
|
Завод. Фаза5. Шаг8
Статистика
ресурсов
Запустите модель
Анимациярабочих
Диаграмма состояний робота
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
151 |
моделизавода.
Выможете проанализироватьвлияние поломок оборудованияи длительностипериода технического обслуживанияна производительностьзавода.
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
152 |
Завод. Фаза5. Вопросы
1.Возможно ли использование нескольких
ресурсов разных типов одним сервисом?
.Набор данных , |
Статистика |
Диаграмма |
Вычисляет среднее |
Рисует кривую |
Запоминает значения |
3.Как можно менять количество доступных
ресурсовопределенноготипа?
4.Какое состояние является начальным в диаграмме состояни устро ства
5.[Усложним предыдущую задачу] А если в Вашей модели 2, 3, ..., 100 устройств?
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
153 |
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
154 |
Упражнение. Центр обработки звонков
Дополнительное задание по дискретно-событийному моделированию
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru
Центробработкизвонков(1/3)
•Поступаютдва типа звонков:
•1 типас интенсивностью ArrivalRate1 = 1.5 (в секунду)
•2 типас интенсивностью ArrivalRate2 = 1
•сли клиенты ждутслишком долго, они прекращают ожидание
•Максимальное время ожиданияраспределено экспоненциально
•Для 1 типасреднее AbandonmentTimeMean1 = 100 (сек)
•Для 2 типасреднее AbandonmentTimeMean2 = 100
•На звонки отвечает две группыоператоров
•Их число NOperators1 = 100 и NOperators2 = 100
•Время обслуживания распределено потреугольному закону triangular(ServiceTimeXX/2, ServiceTimeXX, 2*ServiceTimeXX), где среднее ServiceTimeXX задается так:
•Для операторов1 приответе на звонки 1 типа ServiceTime11 = 100
•Для операторов2 приответе на звонки 1 типа ServiceTime12 = 200
•Для операторов2 приответе на звонки 2 типа ServiceTime22 = 100
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
156 |
Центробработкизвонков(2/3)
• У каждой группы операторов есть очередь
ожидающих звонков
• Максимальная длинаочереди к группе 1 QCapacity1 = 50
• Максимальная длинаочереди к группе 2 QCapacity2 = 50
• рипоступлении нового звонка, он обрабатывается следующим образом:
• Если поступает звонок 1 типа, и очередь к группе 1 не полна, то звонок ставится,вэту очередь, иначе, если не
обе очереди полны, звонок теряется
• Еслиприбываетзвонок 2 типа, иочередькгруппе 2 не
полна, то звонок помещается туда, иначе он теряется
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
157 |
Центробработкизвонков(3/3)
•Создайтеимитационную модель центра обработки звонков
•Измерьте процентную долю следующих группзвонков (отдельнодля каждоготипа звонка):
•Упущенные
•рекратившие ожидание
•Обслуженные
обслуженныхзвонков(отдельнодля каждоготипа
звонка)
•Добавьтевозможностьизменения интенсивностей
походумоделированияи пронаблюдайте, как Ваши изменения будутвлиять на качествообслуживания
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
158 |

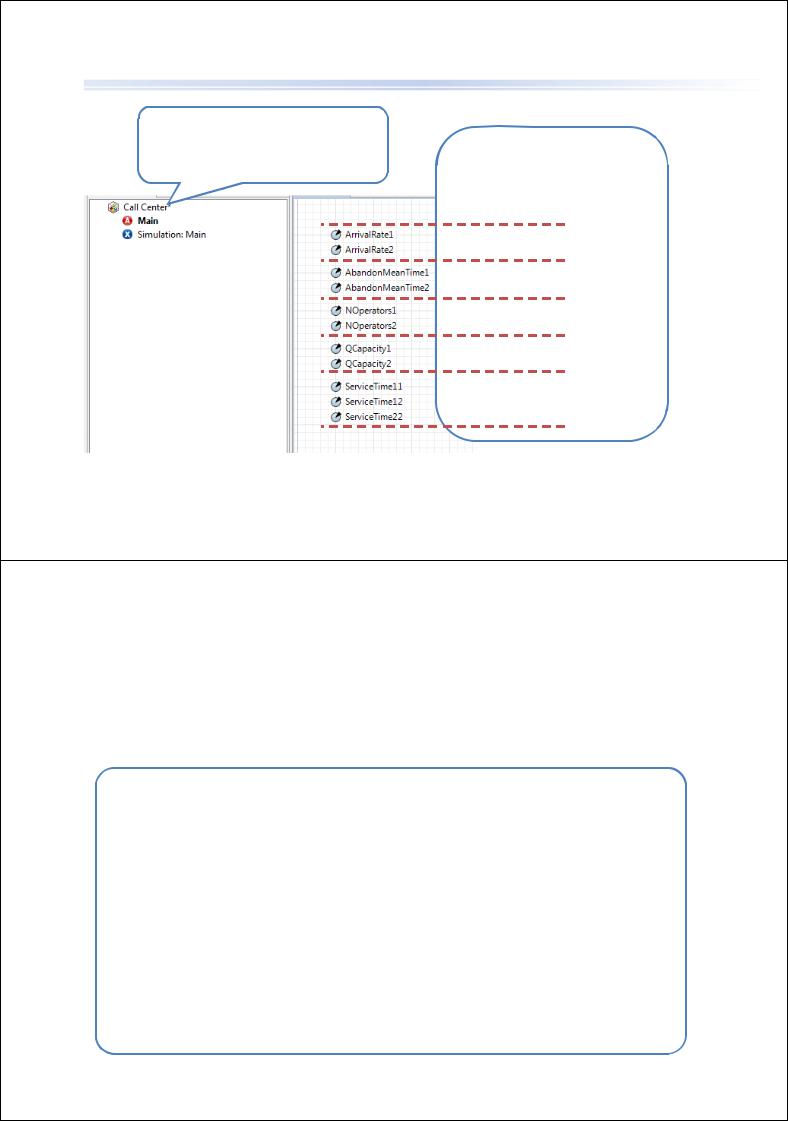

Центробработкизвонков. Фаза1. Шаг1
Center. Не используйте при ее создании никакиешаблоны
Создайте вклассе Main следующиепараметры с указаннымизначениямипо умолчанию:
1.5 / second()
100 * second()
100 * second()
100
100
50
50
100 * second()
200 * second()
100 * second()
|
|
© 2002-2011 ООО «Экс Джей Текнолоджис», www.xjtek.ru |
159 |
Создание моделей, не зависящих от выбранных единиц модельного времени
• ЕслиВы зададите10, скажем, в качестве среднего времени обслуживания– какоевремя это будет означать: 10 секунд, 10 минут или10 дней?
• 10 вданномслучаеозначает10 единицмодельного времени, которые задаютсяна странице свойств эксперимента Модельное время. ЕслиВы
изменитеэтозначение, тоизменятсяизадаваемыечисленнымизначениями
времена, аэто может быть нежелательно.
• Чтобысделать модель независимойот заданныхединицмодельного
, , ,
second(), minute(), hour() и т.д. Эти функциивозвращаютколичество единиц модельного времени в секунде, минуте, часе соответственно.
