4.1. Что такое рабочая плоскость

Хотя курсор виден на экране в виде точки, фактически он представляет собой линию в пространстве, перпендикулярную к экрану. Чтобы на экране указать курсором точку, сначала следует определить воображаемую плоскость, пересечение которой с нормалью курсора образует единственную точку в пространстве. Эта воображаемая плоскость называется рабочей плоскостью. Можно представлять себе пересечение курсора и рабочей плоскости как некоторую точку, которая перемещается по рабочей плоскости. Таким образом, рабочая плоскость представляет собой “планшет”, на котором Вы “пишите” курсором. (Рабочая плоскость не обязательно должна быть параллельной экрану.)

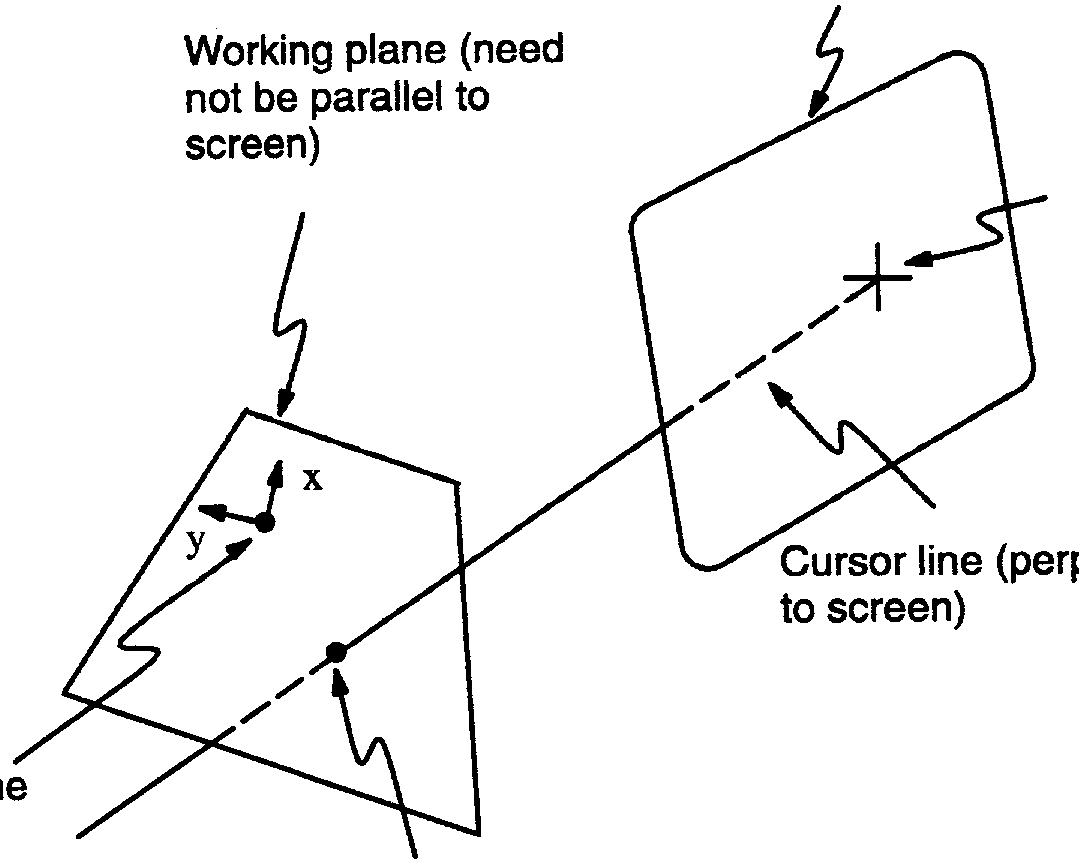

Рис. 4.1. Экран, курсор, рабочая плоскость и выбранная точка

Рабочая плоскость представляет собой бесконечную плоскость с двумерной системой координат, с интервалом фиксации (обсуждается далее) и сеткой отображения. Одновременно можно задать только одну рабочую плоскость. (Создание новой рабочей плоскости уничтожает существующую.)

4.2. Создание рабочей плоскости

Когда происходит обращение к программе ANSYS, рабочая плоскость уже существует (по умолчанию) на плоскости X-Y в глобальной декартовой системе координат, оси x и y рабочей плоскости коллинеарны с осями X и Y глобальной декартовой системы координат.
