Министерство образования и науки Российской Федерации

Федеральное бюджетное государственное образовательное учреждение

высшего профессионального образования

«Новгородский государственный университет имени Ярослава Мудрого»

Политехнический институт

Кафедра строительных конструкций

Проектирование балочной площадки

Методические указания

по выполнению курсового проекта

по курсу "Металлические конструкции, включая сварку"

для студентов направления 270800.62 – Строительство

Великий Новгород

2013

УДК 624.014 Печатается по решению

РИС НовГУ

Проектирование балочной площадки: Методические указания по выполнению курсового проекта по курсу "Металлические конструкции, включая сварку" для студентов направления 270800.62 – Строительство / Авт. - сост. А. В. Кириллов, Д. В. Латышев, А. С. Вареник; НовГУ им. Ярослава Мудрого. - Новгород, 2013. - 33 с.

Приводится методика расчёта и конструирования элементов балочной площадки. При разработке данных методических указаний использованы материалы кафедры металлических конструкций Московского государственного строительного университета.

Предназначены для студентов очного и заочного обучения направления 270800.62 – Строительство.

УДК 624.014

Рецензент: В.П. Кудряшов, канд.

техн. наук, доцент

 Новгородский государственный

университет, 2013

 Кириллов А.В., Латышев Д.В.,

Вареник А.С., составление, 2013

Общие сведения

Балочная площадка промышленного здания обычно состоит из:

- главных балок, опирающихся на вертикальные несущие конструкции здания;

- второстепенных балок (вспомогательных балок и балок настила), опорами которых служат главные балки;

- настила, лежащего на балках настила.

Взаимное расположение главных, вспомогательных балок и балок настила может быть различным. Главные балки устанавливаются в соответствии со схемой расстановки колонн. Расположение вспомогательных балок и балок настила производится с учётом выбранного типа настила и величины полезной нагрузки от размещаемого оборудования.

Вспомогательные балки и балки настила обычно изготавливаются из прокатного двутавра. Главные балки, как правило, делаются сварными. В качестве настила применяются железобетонные плиты или стальной лист толщиной 614 мм.

В практике строительства применяются три типа балочных площадок: упрощённый, нормальный и усложнённый.

В курсовом проекте необходимо произвести расчёт и конструирование элементов балочной площадки в соответствии с заданием на проектирование и исходными данными по нормальному и усложнённому типам со стальным настилом (рис. 1).

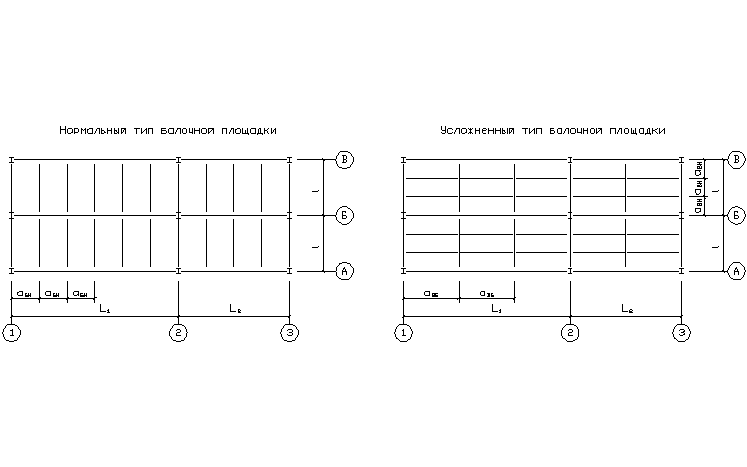

Рис. 1. Нормальный и усложнённый типы балочных площадок

Курсовой проект состоит из расчётно-пояснительной записки и чертежей. Примерный объём графической части составляет четыре листа формата А3.

Текст расчётно-пояснительной записки должен быть представлен на одной стороне стандартных листов писчей бумаги с оставлением полей: слева - 20 мм, справа - 510 мм. Поясняющие рисунки выполнять в удобном для их изображения масштабе. Изложенный в пояснительной записке материал рекомендуется выполнять в последовательности, указанной в методических указаниях.
