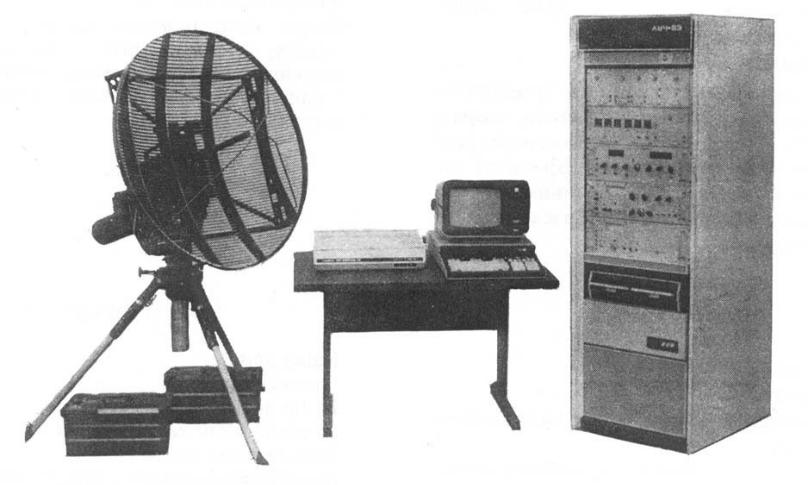

5.3. Баллистическая станция "Луч-83".
21
Радиолокационная баллистическая станция «Луч- 83» выдает :
начальную скорость
траекторную скорость,
координаты в вертикальной плоскости,
угол наклона траектории
значение коэффициента лобового сопротивления снарядов и пуль калибра более 5,3 мм.
Радиоинтерферометр «Ариэль-7», позволяет пол у-
чать зависимости:
путь-время,
скорость-время и ускорение-время для объектов диаметром 7,62 – 203 мм.
22

Средства траекторных измерений.
Измерение координат с помощью ра- диолокационных станций
Д t c
2
23

Метод равносигнального направления:
а – ориентация антенн; б – диаграммы направленности и пеленгационная характеристика.

МОНОИМ- ПУЛЬСНАЯ
РЛС,
схема подключе- ния антенн
25

Схема моноимпульсного радиолокатора. |
26 |
fпр f0 |
fгет |
где f0 – частота отраженного сигнала; fгет – частота гетеродина.
Uвых Aсум Аразн cos
где Асум – амплитуда суммрного сигнала; |
|
Аразн – амплитуда разностного сигнала; |
|
θ – фазовый угол между суммарным и разностным |
|
сигналами. |
27 |

Телевизионные системы траектор- ных наблюдений
БАМ - А
28

Телевизионные следящие системы
29

Телевизионная следящая система
СИСТЕМА РАЗВЕРТКИ ИЗОБРАЖЕНИЯ |
|
Поверхность фотокатода 1, |
|
Фокусирующая катушка 2 , |
|
Система отклоняющих катушек 3, Анод 4, |
|
Электронный умножитель 7, |
|
Диноды 5. |
|
Динод 6 подключается к нагрузке, |
30 |
