Наименование |
Назначение |
Т200 (Т200В) |
Измерение давления в |
|
гидравлических и |
|
пневматических приводах |
|
и устройствах управления |
2Т1000 |
Измерение давления в |
|
топливопроводе двигателя |
|
внутреннего сгорания, |
|
измерение импульсных |
|
давлений в |
|
пневматических и |
|
гидравлических системах |
2T1500 |
Регистрация высокого |
|
давления в топливной |
|
аппаратуре дизельных |
|
двигателей: |
|
- давление впрыска; |
|
- давление в трубопроводе |
|
форсунки; |
|
- регистрация хода иглы |
|
форсунки |
2T6000 |
Измерение |
|
внутрибаллистических |
давлений, исследование характеристик порохов.
Диапазон
измерений,
МПа
0 … 20
0 … 100
0 … 150
0 … 600
Чувствительн |
Собственная |
ость, пКл/МПа |
частота, кГц |
> 300 |
> 50 |
> 30 |
> 170 |
> 35 |
> 160 |
> 17 |
> 180 |
41

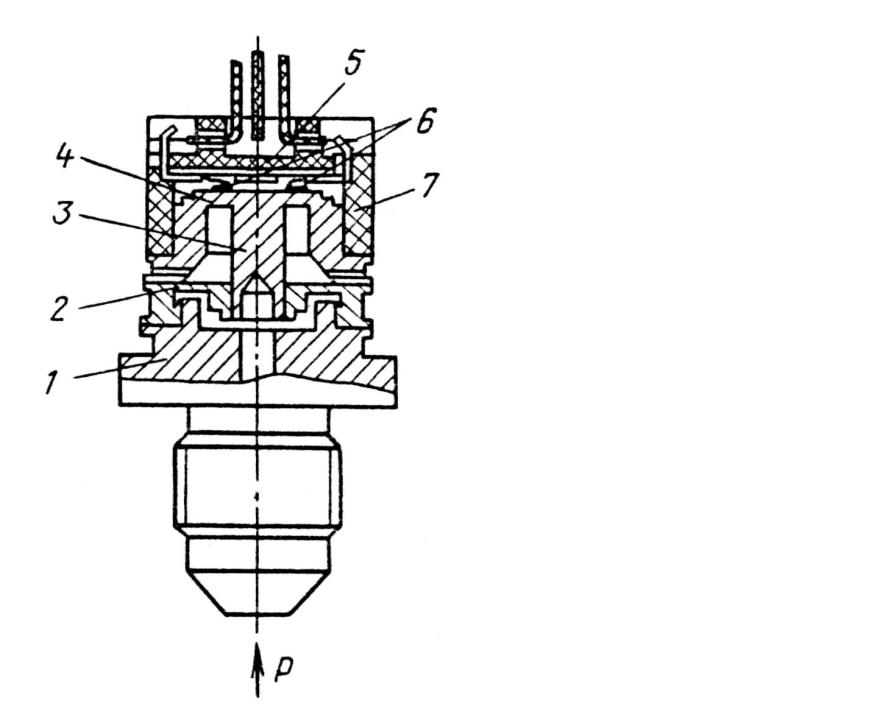

Устройство
электрического
тензометрического
преобразователя
давления
42

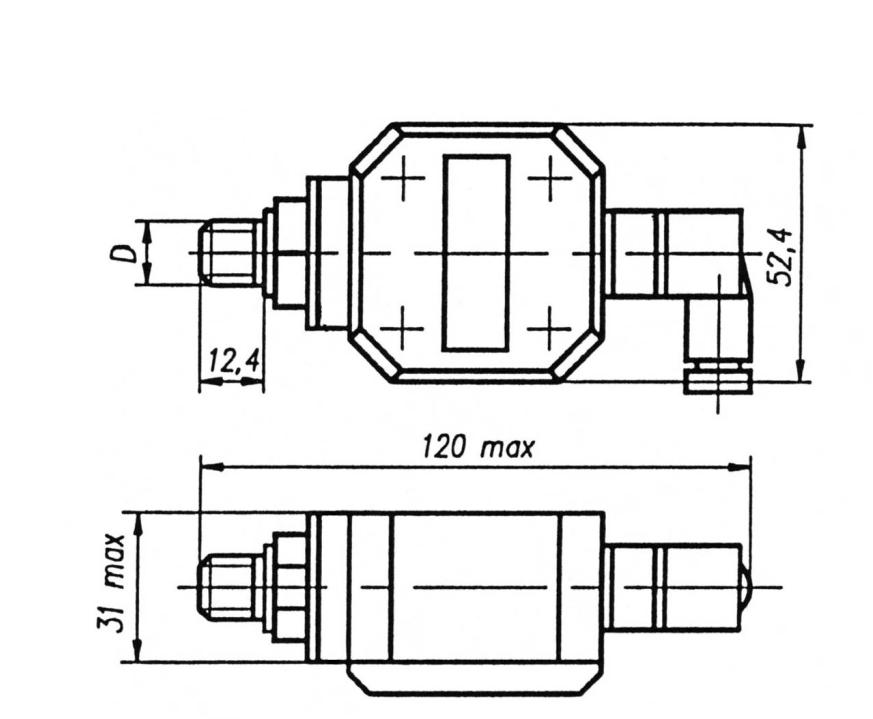

Внешний вид электрического преобразователя
Модель
Метран-55-ДА
Метран-55-ДИ
Метран-55-ДВ
Сапфир-22ДА
Тип
давления
Абс.
Избыт.
Разряж
Абс.
Верхний предел измерений, МПа
0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0
0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100
0,1
0,006; 0,01; 0,016; 0,025; 0,04; 0,06; 0,1; 0,16; 0,25;
0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16
Погрешност ь, %
0,25; 0,5; 1
0,25; 0,5; 1
0,25; 0,5; 1
0,5
0,25; 0,5
Габариты,
мм
Ø66 х 137
Ø66 х 107
Ø66 х 107
-
-
Масса, кг
<0,5
<0,5
<0,5
5; 5,2
3; 1,6
44
Для метрологической поверки измерительных каналов давления используются те же два метода, что и для поверки расходов:
•Метод измерения ряда величин давлений (как постоянных, так и динамических), которые воспроизводятся в образцовых установках, находящихся во ВНИИМ (ВНИИ Метрологии им. Д.И. Менделеева).
•Метод сличения поверяемого измерительного канала и образцового прибора при измерении одних и тех же величин давлений. Разность их показаний при измерении давления определяет погрешность поверяемого канала.
45

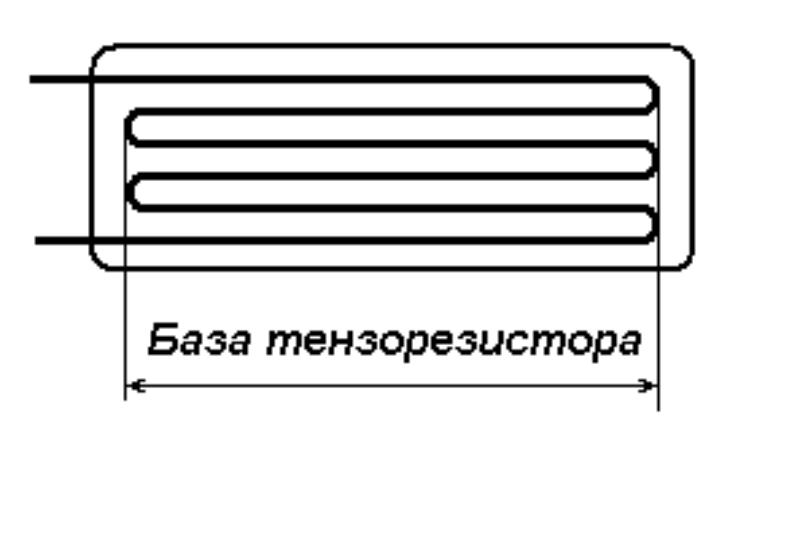

Тензорезисторы для измерения напряжения
