Поверка измерительных каналов расходометрии информационно-измерительных систем.

•Метод сравнения, то-есть измерения ряда величин расходов, которые воспроизводятся в образцовых установках расходометрии, находящихся в ЛО ВНИИМ (Ломоносовское отд. ВНИИ Метрологии им. Д.И. Менделеева), Наибольшая разность между результатами измерения и известными значениями расхода, является основной погрешностью измерительного канала.

•Метод сличения поверяемого измерительного канала и образцового прибора расходометрии при измерении одних и тех же величин расхода. Разность их показаний при измерении расходов определяет погрешность поверяемого канала.

21

2. СРЕДСТВА ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ:

1. Термопары, характеристики пар материалов, пленочные термопары, в том числе, в исполнении микрокремниевой технологии.

2.Термометры сопротивления, материалы, типы исполнения, номиналы, электрические схемы включения.

3.Термисторы, материалы, параметры, номиналы, конструктивные исполнения.

4.Калибровка (аттестация) и поверка температурных СИ.

5.Другие преобразователи температуры:

-Оптоволоконные ПТ,

-Пирометры,

-Тепловизоры.

2. СРЕДСТВА ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ:

1. МПТШ – 90. Шкала Кельвина и шкала Цельсия. Ноль по С соответствует – тройной точке воды 00С → 273,160К.

Кроме того, имеются реперные точки температуры:

Точки затвердевания индия (156,5985 °С), цинка (419,527 °С), алюминия (660,323 °С), серебра (961,78 °С)

И так далее

Реперная точка.

Реперные точки — точки, на которых основывается шкала измерений.

На реперных точках построена Международная практическая температурная шкала. Реперные точки на шкале Цельсия — температура замерзания (0°С) и кипения воды (100°С) на уровне моря.

24

Тройная точка воды.

•Тройнаея т чкаое вод —ыестрого определенные значения температуры и давления, при которых вода может одновременно и равновесно существовать в виде трёх фаз — в твердом, жидком и газообразном состояниях. Тройная точка воды — температура 273,16 К и давление 611,657 Па.

•Тройная точка воды – самая простая в реализации реперная точка. Для ее хранения и воспроизведения может использоваться термостат или сосуд Дьюара, наполненный смесью дробленого льда и воды. Разработаны также специальные термостаты для хранения сосудов тройных точек воды и поддержания их в рабочем состоянии длительное время.

•Особенности реализации с наивысшей точностью: Начинать измерения рекомендуется через сутки после приготовления ледяной

мантии. Необходимо устранить попадание света от внешних источников на сосуд и термометр (во избежании подвода тепла излучением). Для этого рекомендуется закрыть термометр плотной тканью. Глубина погружения зависит от типа термометра. Для эталонных платиновых термометров диаметром 5-7 мм она составляет не менее 15 см.

25

Тройная точка воды.

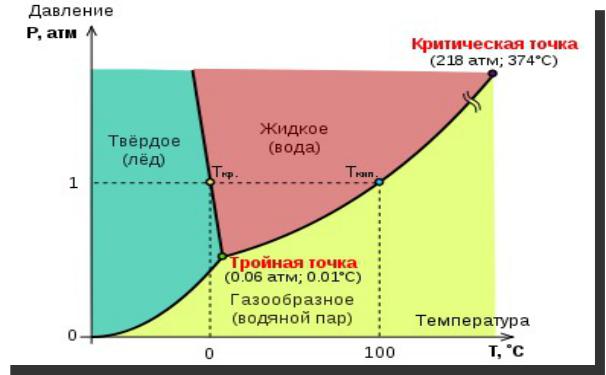

Как видно из параметров тройной точки воды, при нормальных условиях равновесное сосуществование льда, водяного пара и жидкой воды невозможно. Это обстоятельство вроде бы противоречит обыденным наблюдениям — лёд, вода и пар часто наблюдаются одновременно. Но противоречия нет — наблюдаемые состояния далеки от термодинамически равновесных и реализуются на практике только из-за кинетических ограничений фазовых переходов. Тройная точка воды характеризуется определенным набором параметров давления и температуры, поэтому может иногда использоваться как «реперная» — то есть опорная, например, для калибровки приборов.

26

U (ТТ),

термо1 2

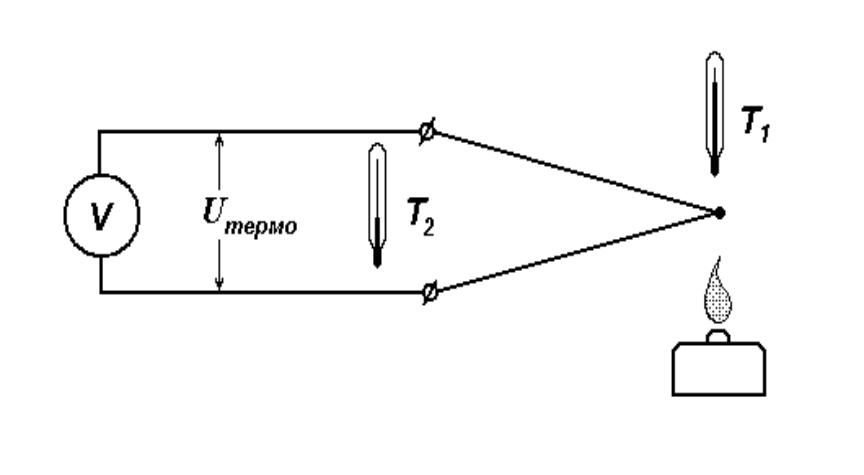

α – коэффициент Зеебека или удельная термоэдс.

27

Термопары.

Использующие электроконтактный потенциал разнородных металлов

•Термопара платинородий-платина (- 20...+1300°С)

•Термопара хромель-алюмель (-50...+1000°С)

•Термопара хромель-копель (-50...+600°С)

•Термопара медь-константан (-100...+400°С)

•Термопара железо-константан (0...+850°С)

•Термопара вольфрам-молибденовая

(+1300...+2200°С)

29

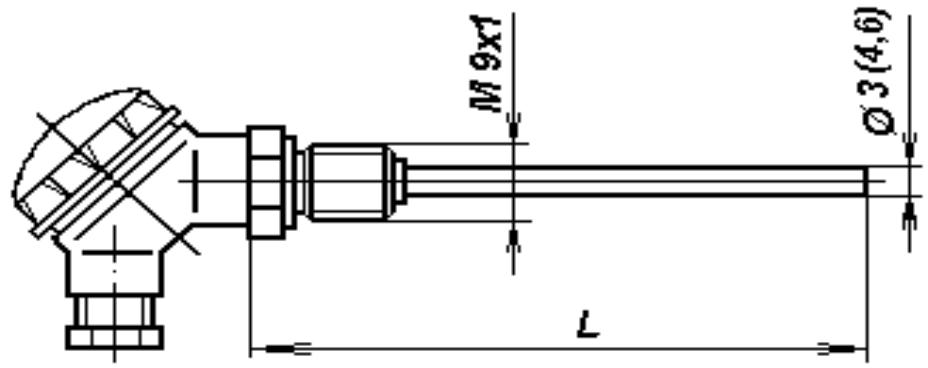

Конструктивное оформление термопары

30
