Индукционные преобразователи виброскорости
|
Коэффици- |
|
|
|
|
Модель ИП |
ент электро- |
|
Габаритные |
Масса, кг |
|
механиче- |
|
Размеры, мм |
|||
|
ской связи, |
|
|
||
|
В•с/м |
|
|
|
|
И001 |
|
12 |
135×75×75 |
1,5 |
|
И002 |
0,8 |
185×172×160 |
4 |
||
ВИБ-А |
10 |
– 30 |
340×160×145 |
10,6 |
|
СТКД |
3 |
– 4 |
|
700×380×300 |
30 |
СВКД |
2 |
– 3 |
|
40 |
|
|
|
||||
ДС-В |
400 |
856×366×422 |
70 |
||
ВДК |
|
– |
Ø52×110 |
0,47 |
|
21
ОСНОВНЫЕ ПРЕИМУЩЕСТВА индукционных преобразователей виброскорости:
•простота конструкции,
•надежность,
•высокая чувствительность
НЕДОСТАТКИ:
• ограниченный частотный диапазон
( от 6 - 8 Гц до 500 - 1500 Гц).
22
Индуктивный преобразователь является параметрическим - перемещение одного из его элементов при вибрации вызывает изменение индуктивности системы и ее сопротивления переменному току.
На рисунке ниже показаны основные схемы построения индуктивных преобразователей:
•с переменной площадью зазора (а, в),
•с переменной длиной зазора (б, г),
•с подвижным цилиндрическим сердечником (д, е).
Для всех вариантов обычно используется дифференциальная
мостовая схема включения. |
23 |

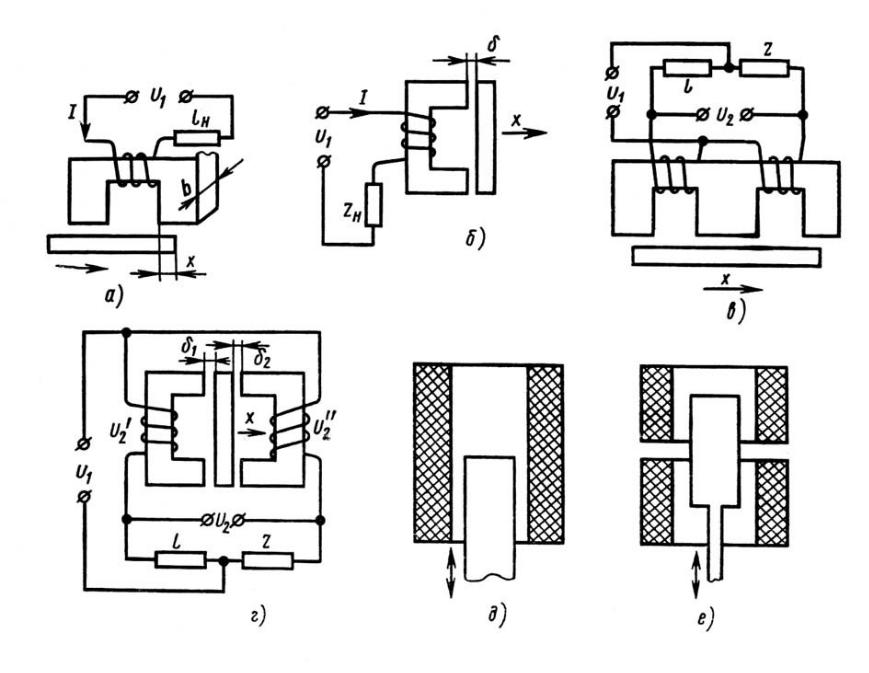

Схемы индуктивных преобразователей виброперемещений:
а– с переменой площадью зазора;
б– с переменной длиной зазора;
в – дифференциальный с переменной площадью зазора; г - дифференциальный с переменной длиной зазора;
д – с подвижным сердечником; е – дифференциальный с подвижным сердечником.
Индуктивные преобразователи имеют гораздо меньшую массу, чем индукционные, тем не менее, область их применения ограничена измерением низкочастотных вибраций.
Это связано с тем, что частота тока питания (несущего сигнала) не может превышать 3 – 5 кГц из-за возникновения вихревых магнитных потоков в сердечнике и значительных паразитных емкостей и индуктивностей соединительных проводов.
При этом для надежной работы преобразователя необходимо, чтобы частота измеряемого процесса была в 5 – 10 раз ниже частоты несущего сигнала.
Основные достоинства индуктивных преобразователей виброперемещений:
• их простота,
• возможность применения при повышенных температурах
• высокая чувствительность.
26
ε – диэлектрическая проницаемость среды;
S – площадь перекрытия плоскопараллельных пластин преобразователя;
d – расстояние между пластинами.
27

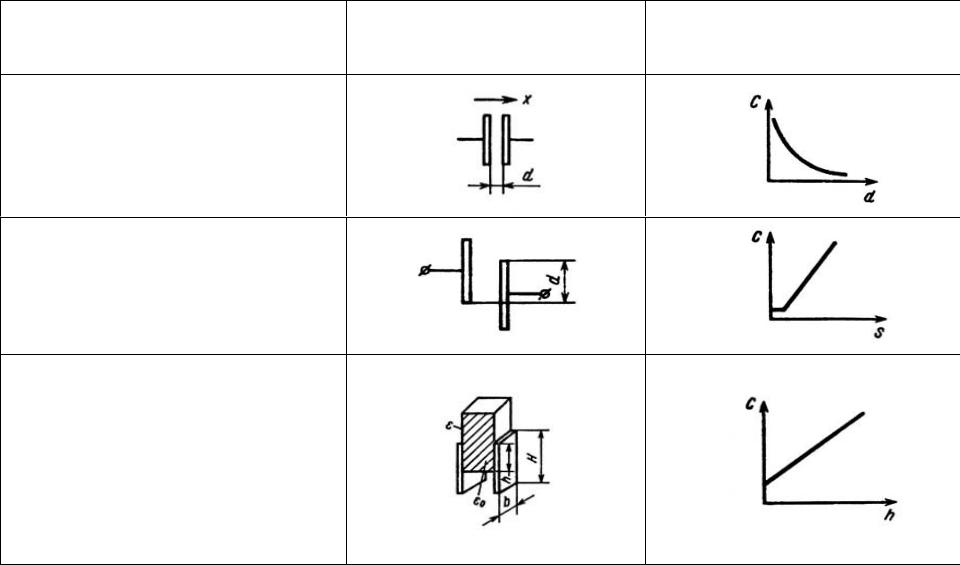

Тип конструкции |
Схема конструк- |
Закон изменения |
|
ции |
емкости |
||
|
|||
С переменным рас- |
|
|
|
стоянием между |
|
|
|
пластинами |
|
|
|
С переменной пло- |
|
|
|
|
|
||
щадью перекрытия |
|
|
|
пластин |
|
|
С переменной ди- электрической про- ницаемостью среды
28
|
|
Диапазон |
Частотный |
|
Тип |
Назначение |
измеряемых |
||
перемеще- |
диапазон, |
|||
|
|
кГц |
||
|
|
ний, мм |
||
|
|
|
||
ММ000 |
|
10% от рас- |
|
|
|
стояния до |
|
||
4 |
Измерение виб- |
|
||
вибрирую- |
0,2 – 200 |
|||
«Брюль |
роперемещений |
|||
щей поверх- |
|
|||
и Къер» |
|
|
||
|
ности |
|
||
|
|
|
||
51Д05 |
Контактный дат- |
0 – 10 |
0 – 100 |
|
чик смещения |
0 – 70 |
|||
|
|
|||
51Д11 |
Бесконтактный |
0,1 – 1000 |
0 – 1000 |
|
51Д21 |
датчик вибрации |
мкм |
||
|
||||
51Д07 |
Сейсмический |
±2 |
0,018 – 1,5 |
|
датчик крутиль- |
||||
±5 |
||||
|
ных колебаний |
|
||
|
|
|
29
Тензорезисторные преобразователи виброускорения
Основные схемы измерителей ускорения
30
