Измерительные приборы.
Проф. Каф. Е 1, Новиков И.А.
1
Рекомендуемая литература
•И.А.Новиков, О.Г.Агошков, С.А.Мешков, М.Ю.Кукин. Методы измерений и измерительные приборы. Из-во БГТУ, 2009 г.
•Джексон. Новейшие датчики. Техносфера, 2008 г.
•Ж. Системы и Датчики.
•Курс лекций (электронная версия) + Презентации (по разделам)
2
Содержание курса (по разделам).
1.Введение в метрологию.
2.Средства измерений (приборы) для теплофизических измерений.
3.Средства измерения напряженно- деформированного состояния.
4.Виброакустические измерения.
5.Средства боллистических измерений.
6.Волоконно-оптические измерения.
7.Приборы ночного видения и тепловидение.
8.Методы измерений иррегулярных объектов – фрактальных и перколяционных объектов.
3
Раздел 1. Введение в метрологию.
«Наука начинается с тех пор, как начинают измерять». Д.И.Менделеев
«Каждая вещь известна лишь в той степени, в какой ее можно измерить». Лорд Томсон
Вопросами теории и практики обеспечения единства измерений в стране и в мире
занимается метрология.
4
Измерения и их классификация
Измерение – это процесс, заключающийся в определении значения физической величины опытным путем с помощью
технических средств.
По связи с объектом можно разделить измерения на контактные и бесконтактные.
По способу получения результатов измерения делят на прямые и косвенные.

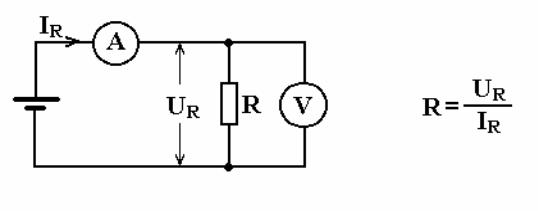

Схема косвенного измерения сопротивления |
5 |
По характеру зависимости измеряемой величины от времени, измерения разделяются на: статические и
Динамические.
По точности измерения можно разделить на
равноточные, которые обеспечиваются применением приборов одинаковой точности в одинаковых условиях, и неравноточные.
По числу измерений выделяют однократные и многократные измерения.
По способу представления результатов
измерения делят на абсолютные и относительные.
6
Классификация измерений по видам измерений:
• Измерения времени и частоты (в этом виде измерений
достигнута наивысшая точность. Погрешность определения времени достигает 10-13с (цезиевый стандарт частоты).
•Линейно-угловые измерения.
•Измерения механических величин, такие как масса, сила, давление, и др..
•Измерения тепловых величин.
•Измерения электрических и магнитных величин.
•Оптические измерения.
•Ионизирующие измерения.
•Электромагнитные измерения
•Гравитационные и гравиметрические.
• Специальные виды измерений. |
7 |
|
Метрология, основные задачи.
Одна из основных проблем метрологии – это создание системы эталонов различных физических
величин,
Метрология делит все средства измерений по точности:
• Эталоны единиц различных физических величин (имеют
самый высокий уровень точности).
• Образцовые средства измерений, (имеют очень высокую
точность измерений, но меньшую чем эталоны).
• Рабочие средства измерений (они имеют меньший уровень
точности, чем образцовые, и с ними мы обычно имеем дело).
Передача размера единиц (traceability) – это одна из основных задач метрологии. Она происходит от эталона к образцовым СИ, а от них – к рабочим СИ 8
СТРУКТУРА СИСТЕМЫ МЕТРОЛОГИЧЕСКОГО НАДЗОРА
•Международная система проверки национальных эталонов (Франция, МБМВ)
•Система национальных эталонов в каждой стране (где она существует).
•Общенациональная система институтов
метрологии и региональных центров (Рос Тест)
•Система аккредитованных центров и
лабораторий (по определенным видам измерений) 9

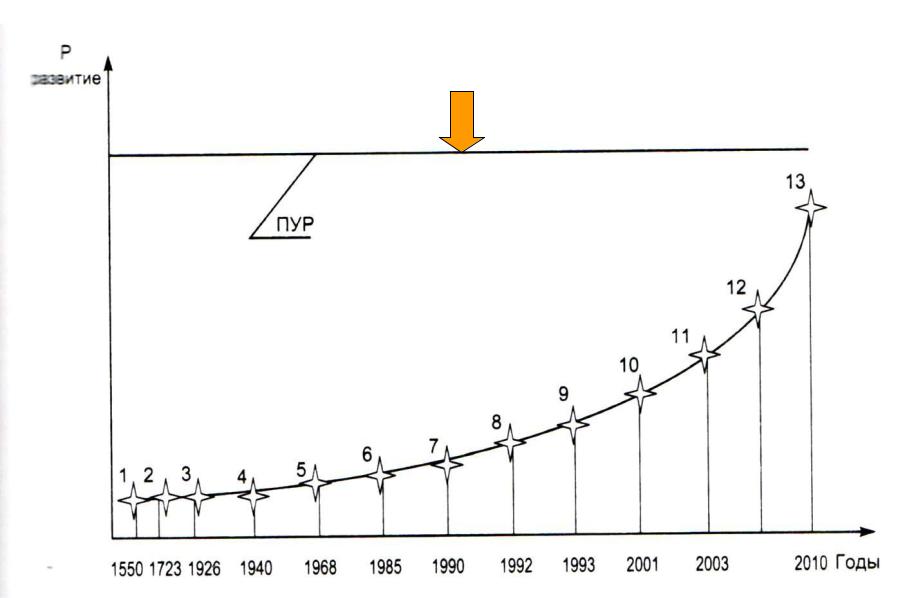

Эволюционное развитие метрологии и стандартизации в России
Прогнозируемый уровень международного
развития метрологии
