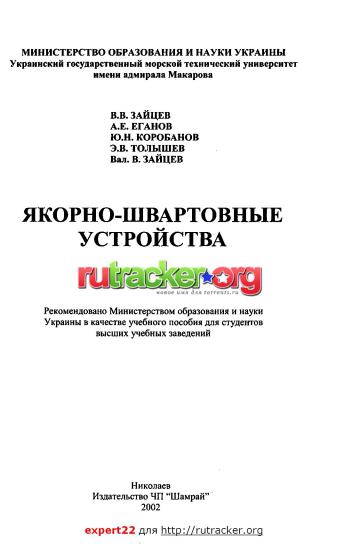

Якорно-швартовные устройства
.pdf


Раздел 1. ОБЩИЕ ВОПРОСЫ
КУРСОВОГО ПРОЕКТА
1.1. План выполнения курсового проекта
Курсовой проект рекомендуется выполнять в следующей последовательности:
-на основании заданного в задании на курсовое проектирование варианта подготовить исходные данные;
-вычислить характеристику снабжения Nc судна;
-в зависимости от характеристики снабжения Nc выбрать количество и массу становых якорей, калибр и суммарную длину обеих якорных цепей;
-окончательно определить массу и размеры стандартизованных якорей;
-проверить надежность якорной стоянки;
-выбрать тип якорных механизмов в зависимости от типа, назначения и размеров судна, для которого проектируется якорношвартовное устройство;
-подобрать по таблицам якорные механизмы, в зависимости от калибра цепи, требуемых тягового усилия и мощности двигателя. В случае применения брашпильных приставок (блоков-звездочек) подобрать для них по соответствующим тяговым усилиям автоматические швартовные лебедки (АШЛ) или швартовные лебедки;
-подобрать по отраслевому стандарту устройство для крепления
иотдачи коренного конца якорной цепи;
-рассчитать основные параметры цепного ящика;
-подобрать по отраслевым нормалям и таблицам, приведенным в пособии, стопоры для крепления якорных цепей и якорей, а также тормоза;
-определить основные параметры якорных клюзов;
-на основе выбранных якорных механизмов разработать схему общего расположения якорного устройства на судне;
-назначить в соответствии с Правилами классификации и
постройки |
морских |
судов |
Регистра судоходства |
Украины |
[16-18] размеры швартовных канатов; |
|
|||
- определить оптимальное |
число канатов, подаваемых |
с судна |
4
исходя из его конструктивных и эксплуатационных особенностей, площади палубы, отводимой под швартовное устройство, времени проведения швартовных операций и общей длительности стоянок;
-определить количество стационарных кнехтов, кнехтов с вращающимися тумбами и вспомогательных средств механизации;
-определить количество вьюшек;
-определить количество клюзов для АШЛ, обычных клюзов, киповых планок, направляющих роульсов;
-определить характеристики швартовных механизмов, механизированных вьюшек, размеры элементов швартовного устройства;
-разместить элементы швартовного устройства на палубе судна;
-определить уровень механизации швартовных работ по
показателю механизации |
ц = /,Дг. +'р )» где |
- число (или время) |
автоматизированных или механизированных операций; tr - число (время) ручных операций;
-определить показатель занятости экипажа без учета
руководителя |
работ и оператора у механизма v=nt /nr , где |
ир , |
и„ - число |
членов экипажа, занятых на ручных операциях |
при |
швартовке без применения АШЛ и с использованием последних; |
|
-сравнить спроектированное устройство с полностью механизированным;
-в случае необходимости провести мероприятия по повышению уровня механизации швартовного устройства;
-определить для судов, швартующихся в море, характеристики кранцевой защиты;
-определить характеристики кранцевой защиты при швартовке судна к причалу;
-выполнить чертеж общего расположения якорно-швартовного устройства;
-разработать рабочие чертежи деталей устройства, указанных в задании;
-составить пояснительную записку к курсовому проекту.
При определении размеров швартовных канатов расчетным методом начальный этап выполнения курсового проекта по разделу "Швартовные устройства" будет иметь следующий вид:
- определение в соответствии с назначением судна вероятных 5
районов проведения швартовных операций и характерных для них скорости, направления ветра, течения, характеристик волнения, глубины и условий проведения швартовных операций;
-определение внешних сил, действующих на судно во время различных этапов швартовных операций; при швартовке судов в море
-определение расчетной высоты волны для меньшего из швартующихся судов с учетом экранирующего эффекта большего судна и скорости соударения судов;
-определение суммарного тягового усилия швартовных механизмов;
-определение суммарных усилий в швартовных канатах во время стоянки судна у причала при неблагоприятных погодных условиях;
-расчет с учетом запаса прочности и предполагаемых потерь на трение суммарного разрывного усилия швартовных канатов;
-определение наиболее вероятного способа швартовки судна;
-определение необходимого количества основных и дополнительных швартовных канатов;
-расчет разрывного усилия наиболее нагруженного швартовного каната;
-назначение размеров швартовных канатов;
-выполнение всех пунктов плана проектирования швартовного устройства для случая определения размеров швартовных канатов по Правилами классификации и постройки морских судов Регистра судоходства Украины.
1.2.Оформление курсового проекта
Чертежи курсового проекта в заданном масштабе выполняются на листах формата А1, а пояснительная записка - на листах формата А4.
Чертежи, надписи, текстовый материал (пояснительная записка) оформляются в соответствии с требованиями ГОСТов Украины (ДСТУ) и Единой системы конструкторской документации (ЕСКД).
Пояснительная записка формируется в следующей последовательности:
- титульный лист, на котором указываются названия министерства, вуза, кафедры; дисциплина, по которой выполняется курсовой проект, тема курсового проекта; фамилия и инициалы, номер
6
iруины студента, выполнившего курсовой проект; фамилия и инициалы, ученая степень и звание преподавателя, принявшего курсовой проект; город и год выполнения курсового проекта;
первый лист с рамкой для текстовых конструкторских шкументов формы 2, на котором указываются общее количество тегов и наименование пояснительной записки - темы курсового проекта, обозначение пояснительной записки (12 - номер кафедры морских технологий; КП - курсовой проект; 8.100201 - номер i мсциальности; 4111 - номер группы; 09 - порядковый номер фамилии 1 |улента в журнале группы; ПЗ - пояснительная записка; нппример: 12.КП.8.100201.4111.09.ПЗ);
-задание на курсовое проектирование;
-оглавление;
-введение (номер раздела не присваивается);
-разделы пояснительной записки с соответствующей нумерацией но ЕСКД;.
-заключение (номер раздела не присваивается);
-список литературы.
Все листы пояснительной записки должны быть с рамками формы 2d. на которых указываются порядковый номер листа и обозначение пояснительной записки (12.КП.8.100201.4111.09.ПЗ). Описание узлов и щдслий, применяемых при проектировании якорно-швартовного устройства, в пояснительной записке к курсовому проекту должно сопровождаться их эскизами с указанием основных размеров. Спецификация к чертежу общего расположения якорно-швартовного устройства выполняется на отдельных листах формата А4 и помещается в конце пояснительной записки.
Чертежи курсового проекта должны быть с рамками формы 1, где указываются название чертежа, тема курсового проекта, обозначение
чертежа |
(12 |
- |
номер |
кафедры |
морских |
технологий; |
KII - курсовой проект; 8.100201 - |
номер специальности; 4111 - номер |
группы; 09 - порядковый номер фамилии студента в журнале группы; 02 - количество чертежей в курсовом проекте; 01 - порядковый номер чертежа; например:12.КП.8.100201.4111.09.02.01).
На чертеже общего расположения якорно-швартовного устройства должны быть приведены две проекции носовой и кормовой оконечностей судна в районе установки якорно-швартовного устройства, согласованные с заданным теоретическим чертежом
7
корпуса: вид сбоку в районе цепного ящика и вид сверху палубы бака и юта или верхней палубы. На виде сверху должна быть сделана разбивка по ДП на теоретические шпангоуты и указана трассировка швартовных канатов. Здесь же должны быть пунктирной линией указаны KBJ1, а в случае бульбообразной носовой оконечности - наиболее полная ватерлиния, и переборка форпика.
На виде сбоку должна быть произведена разбивка на практические
шпангоуты, показана |
переборка форпика. Нормальная шпация |
в |
|
средней части судна определяется по формуле |
я0 = 0,0021 + 0,48 |
м, |
|
где L - длина судна |
по КВЛ, м. Нормальная |
шпация должна быть |
согласована со стандартной шпацией: 400, 500, 550, 600, 700, 800, 900, 1000 мм. Отклонение стандартной шпации от нормальной шпации в средней части судна ±25 %. В форпике и ахтерпике шпация должна быть не более 0,6 м, между переборкой форпика и сечением 0,2£ в корму от носового перпендикуляра - не более 0,7 м, на остальной части длины судна - не более 1,0 м.
Расположение фундаментов под элементы якорно-швартовного устройства должно быть согласовано с практическими шпангоутами.
Все элементы якорно-швартовного устройства на чертеже общего расположения должны быть изображены в соответствующем масштабе.
1.3. Исходные данные для проектирования якорно-швартовного устройства
В задании на курсовое проектирование вариант, предлагаемый студенту для выполнения, записывается следующим образом (см. табл. 1.1):
Ai; уа; кЬ; 1с,
где А - вариант теоретического чертежа (рис. 1.1-1.4) корпуса судна; /' - номер строки, из которой выписывается длина судна L (L задана по КВЛ); у, к , I - номера строк, из которых выписываются отношения LIB, B/d, d/D судна; а, Ь, с - колонки с вариантами соотношений L/B, B/d, d/D.
Таким образом, вариант задания на курсовое проектирование записывается, например, как А1, За, 2Ь, 8с.
8
