СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
|
для жидкости длявоздуха(газа) |
||
|

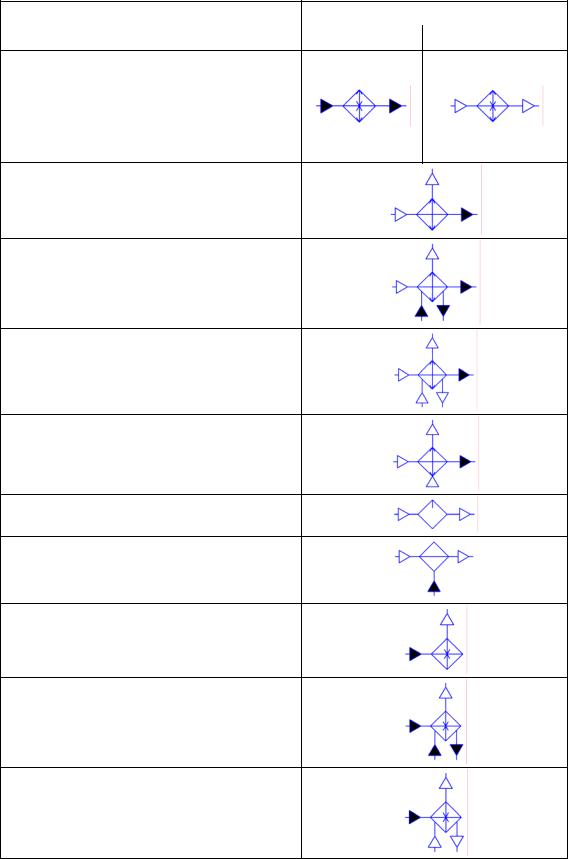

3.Терморегуляторы, работающие в переменном режиме подвода и отвода тепла от рабочей среды. (Подвод и отвод тепла изображают аналогично приведеннымвышепримерам)
4.Конденсаторы:
а) с естественным охлаждением
б) спринудительнымохлаждением: жидкостью
воздухом (газом)
вентилятором
5. Маслораспылители
6.Увлажнители воздуха (газа)
7.Аппараты выпарные:
а) выпариватели с естественным обогревом
б) выпариватели с принудительным обогревом:
жидкостью
воздухом (газом)
173
СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
||
для жидкости |
длявоздуха(газа) |
||
|
|||
электрическим током |
|
|
|
впрыском

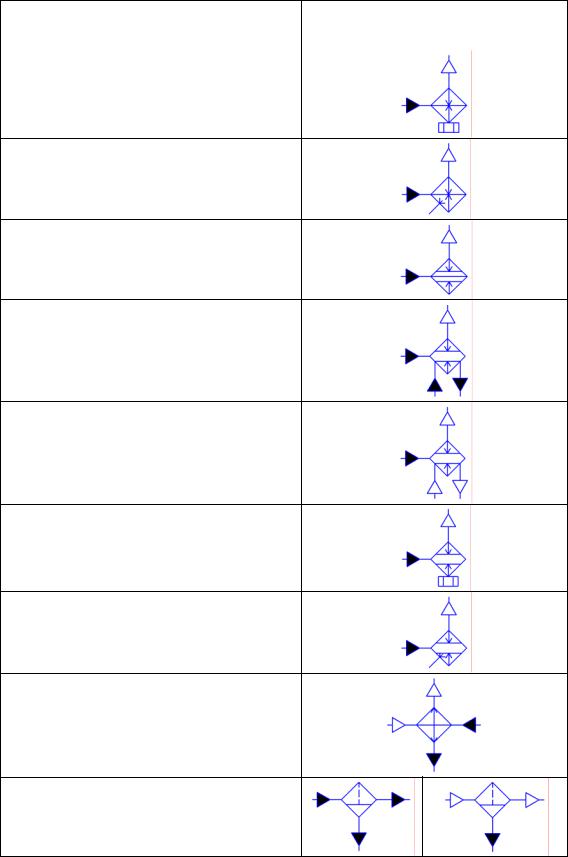

в) испарители с естественным обогревом
г) испарители с принудительным обогревом:
жидкостью
воздухом (газом)
электрическим током
впрыском
8.Аппараты колонные
9.Фильтры:
а) дляотделенияжидкихфракций: с ручным спуском
174
СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
||
для жидкости |
длявоздуха(газа) |
||
|
|||
с автоматическим спуском |
|
|
|
|
|
|
|
химическим способом с ручным спуском
химическим способом с автоматическимспуском

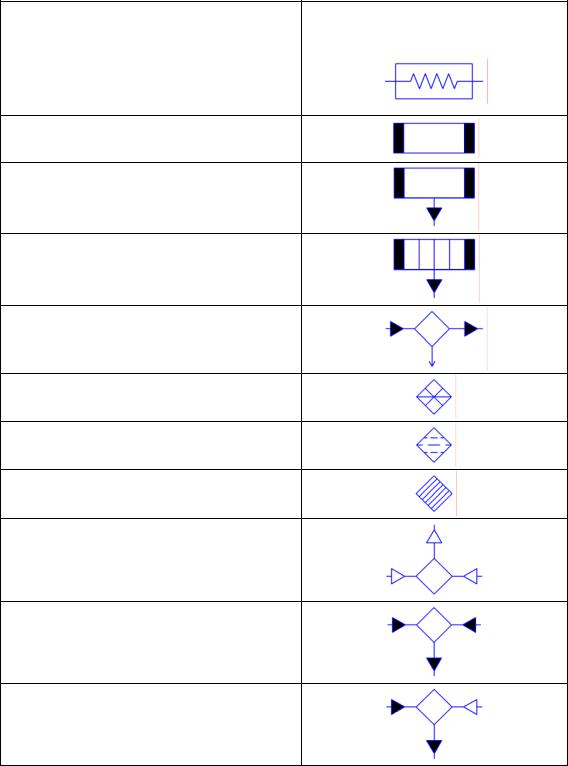

б) дляотделениятвердыхфракций:
сручной очисткой
савтоматической очисткой
в) электромагнитный
г) дляотделениягазовыхфракций:
сручной очисткой
савтоматической очисткой
д) полнопоточный
е) неполнопоточный
9а. Влагоотделитель: с ручным спуском
175
СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
||
для жидкости |
длявоздуха(газа) |
||
|
|||

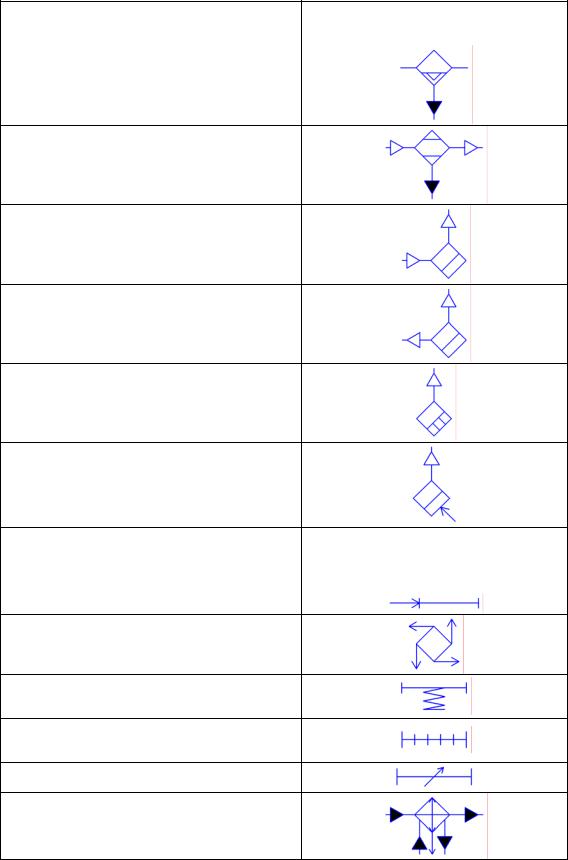

с автоматическим спуском |
|
|
|
9б. Воздухосушитель
10.Аппараты сушильные: а) воздушные (газовые)
б) вакуумные
в) диэлектрические
г) радиационные
11. Устройства питающие и дозирующие:
а) питатели:
с тяговыми элементами
без тяговых элементов вращающиеся
без тяговых элементов качающиеся
б) дозаторы: объемные
весовые

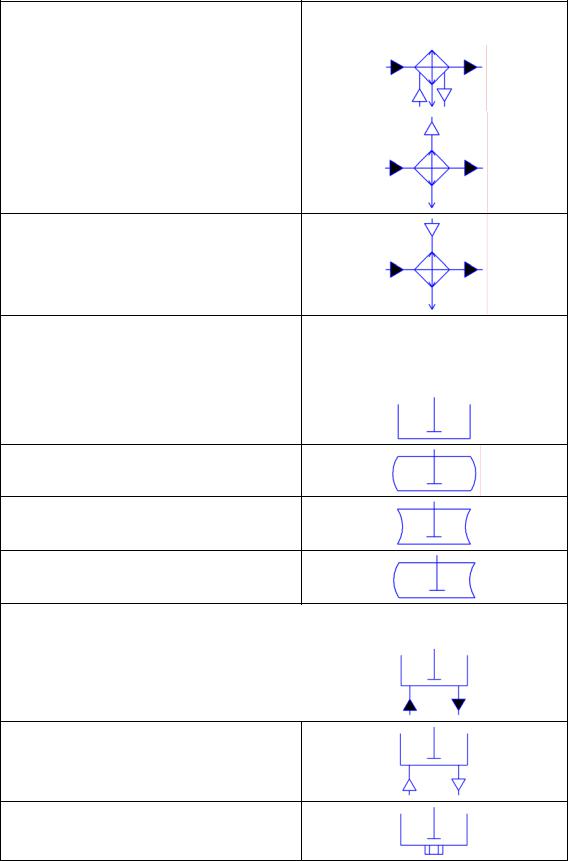

12.Кристаллизаторы: а) с охлаждением: жидкостью
176
СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
||
для жидкости |
длявоздуха(газа) |
||
|
|||
воздухом (газом) |
|
|
|
|
|
|
|
б) вакуумные |
|
|
|
в) давления
13. Аппараты с механическими перемешивающими устройствами:
а) мешалки лопастные, пропеллерные, турбинные и т. п. для жидких сред:
податмосфернымдавлением
свнутренним давлением выше атмосферного
свнутренним давлением ниже атмосферного
свнутренним давлением выше и нижеатмосферногопопеременно
Примечание – Мешалки лопастные, пропеллерные и т. п. для жидких сред могут иметь обогрев, например, мешалки под атмосферным давлением с обогревом:
жидкостью
воздухом (газом)
электрическим током
177
СТП БГТУ 001-2010
Наименование |
Обозначение аппарата |
||
для жидкости |
длявоздуха(газа) |
||
|
|||
б) мешалки шнековые, якорные, валковые, тарельчатые и т. п. для пастообразных материалов
в) мешалки для сыпучих материалов
14.Центрифуги: а) отстойники
б) фильтрующие
15.Сверхцентрифуги (сепараторы жидкостные)
16.Аппараты для измельчения твердых материалов
17.Аппараты для сортировки твердых материалов
18. Грануляторы
19.Смесители: а) газовый
б) жидкостный
в) жидкости и газа
178
СТП БГТУ 001-2010
ПРИЛОЖЕНИЕ Р (справочное)
Примеры условных графических обозначений питающих и дозирующих устройств (ГОСТ 2.794)
Наименование |
Обозначение |

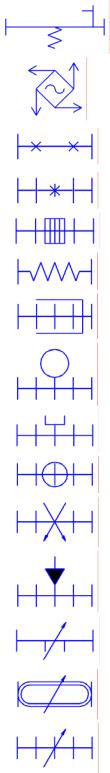

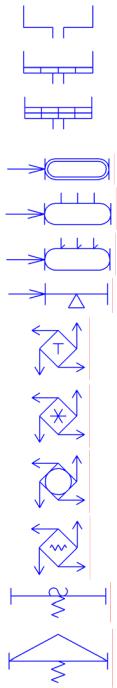

1. Емкости: |
|
а) бункерные |
|
|
|
б) магазинные |
|
|
|
в) штабельные |
|
|
|
2. Питателистяговымиэлементами: |
|
а) ленточные |
|
|
|
б) пластинчатые |
|
|
|
в) скребковые |
|
|
|
г) навоздушнойподушке |
|
|
|
3. Питателибезтяговыхэлементов: |
|
а) вращающиеся: |
|
тарельчатые(дисковые) |
|
лопастные(секторные) |
|
|
|
барабанные(роторные) |
|
|
|
винтовые(шнековые) |
|
|
|
б) качающиеся: |
|
вибрационные |
|
инерционные |
|
|
|
179
СТП БГТУ 001-2010
Наименование |
Обозначение |
кареточные, плунжерные |
|
|
|
вибровинтовые |
|
|
|
4. Дозаторы объемные: |
|
а) шестеренчатые |
|
б) лопастные |
|
|
|
в) кольцевые |
|
|
|
г) винтовые (шнековые) |
|
|
|
д) поршневые |
|
|
|
е) дисковые |
|
|
|
ж) ковшовые |
|
|
|
з) ротационные |
|
|
|
и) щелевые |
|
|
|
к) жидкостные |
|
|
|
5. Дозаторы весовые: |
|
а) дискретного действия |
|
|
|
б) непрерывного действия |
|
|
|
6. Дозаторы объемно-весовые |
|
|
|
180
СТП БГТУ 001-2010
ПРИЛОЖЕНИЕ С (справочное)
Примеры условных графических обозначений центрифуг (ГОСТ 2.795)
Наименование |
Обозначение |

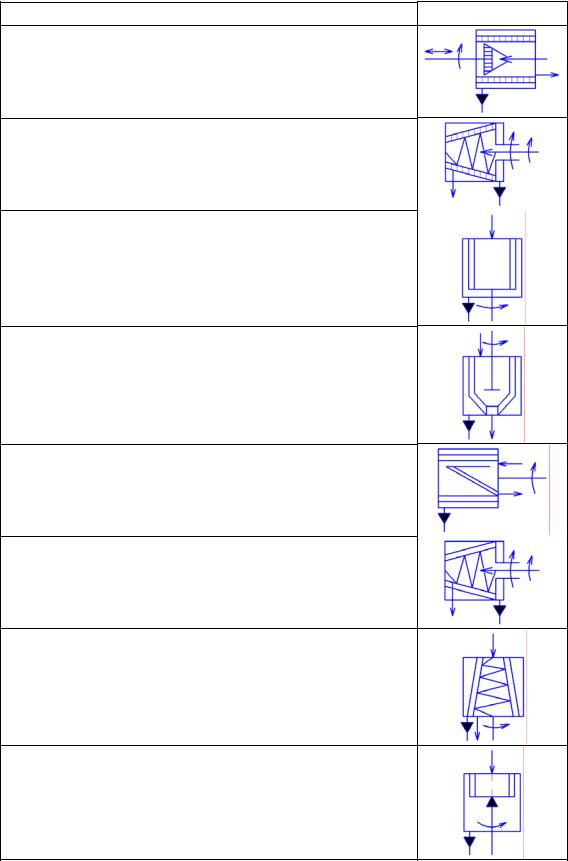

1. Центрифуги фильтрующие: |
|
а) периодического действия с выгрузкой осадка: |
|
ручной |
|
гравитационной (под действием сил тяжести)
ножами (автоматически)
б) непрерывного действия с выгрузкой осадка: инерционной
вибрационной с горизонтальным коническим ротором
вибрационной с вертикальным коническим ротором
181
СТП БГТУ 001-2010
Наименование Обозначение
пульсирующим поршнем
шнековой

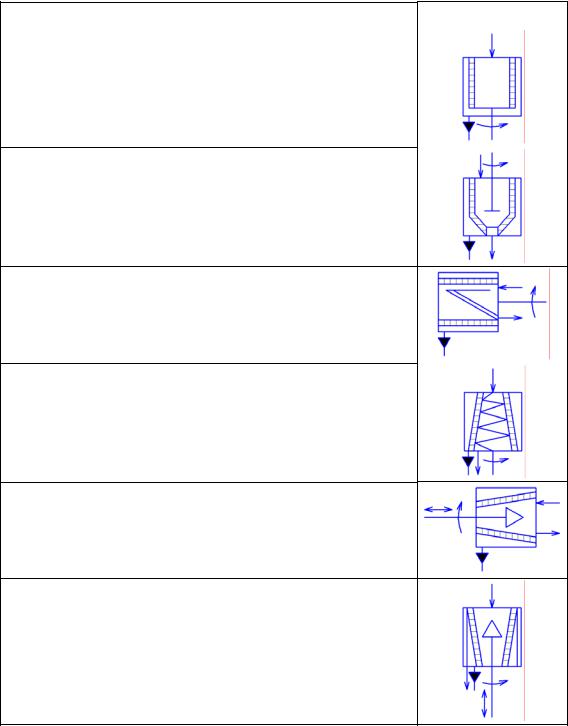

2. Центрифуги отстойные:
а) периодическогодействиясвыгрузкойосадка: ручной
гравитационной (под действием сил тяжести)
ножами (автоматически)
б) непрерывного действия со шнековой выгрузкой осадка:
горизонтальные
вертикальные
3.Центрифугисгидравлическимприводомротора: а) с внешним приводом:
неполнопоточные
