4. Расчет диаметров штуцеров и труб

Для расчетов диаметров штуцеров и труб служит следующее уравнение:

, (3.51)

где _р‑ рекомендуемая среднерасходная скорость перемещения среды в штуцере, м/с.

Ориентировочно принимается скорости движения газа и жидкости

Для газовой смеси ;

Для жидкости ;

Определяем диаметр основных технических штуцеров для подвода и отвода жидкой смеси.

Примем штуцер с D_y=100 мм с толщиной стенки 3,5 мм,H_т=155мм./4/.

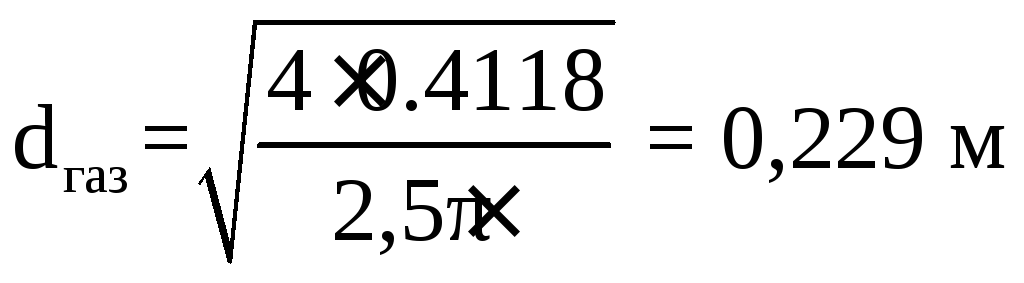

Определяем диаметр основных технических штуцеров для подвода и отвода газовой смеси.

Q=L/ρ=12,8182/998≈0,0128м³/с

Примем штуцер с D_у=250 мм толщиной стенки 3 мм,H_т=160мм /4/.
