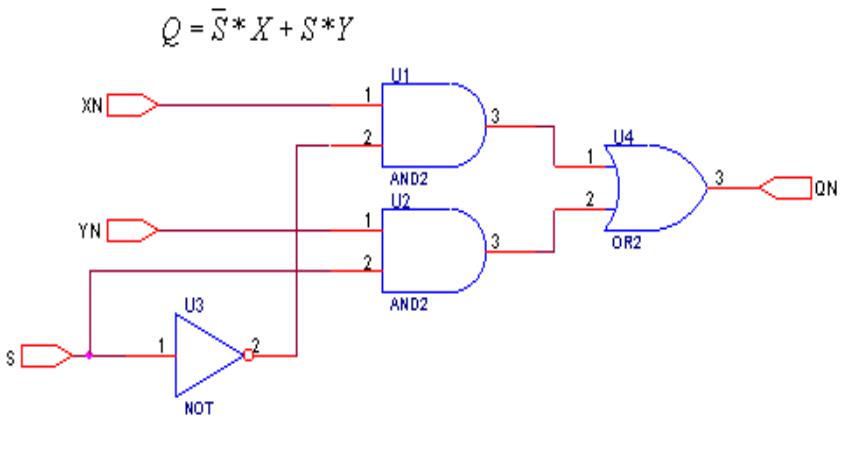

. Мультиплексор

селектор-мультиплексор

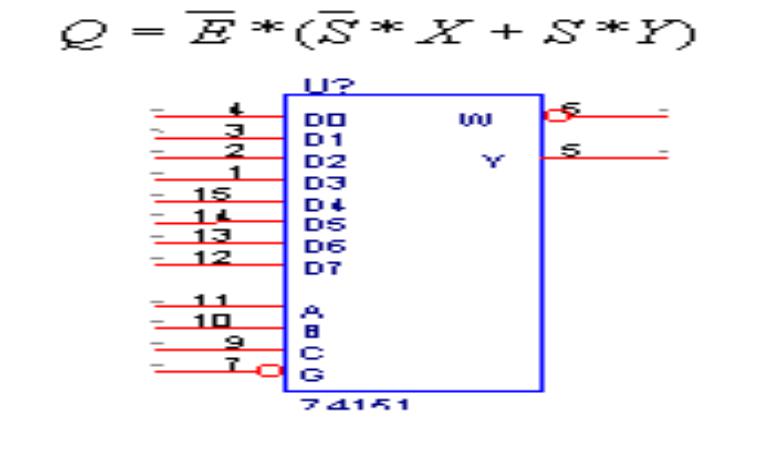

•При добавлении общего разрешающего входа E получим устройство, называемое селектор-мультиплексор

микросхема 1533КП7 (74ALS151),

ПРИМЕР

D0=1,D1=0,D2=11,D4=0,D5=0,D6=1,D7=0

A=0 0 1 1

B=0 0 1 1

C=1 0 1 1

Y=

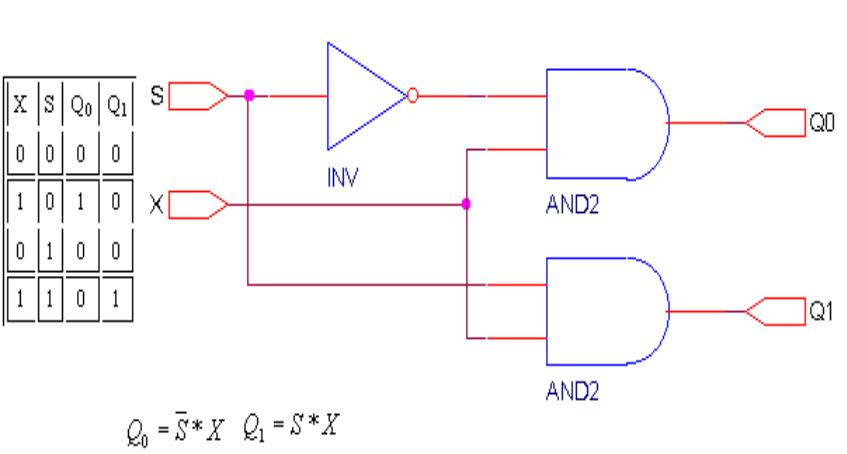

Демультиплексоры

•Демультиплексоры выполняют функцию, обратную мультиплексорам, т.е. производят коммутацию одного информационного входного сигнала на 2* m выходов, где m - число адресных входов

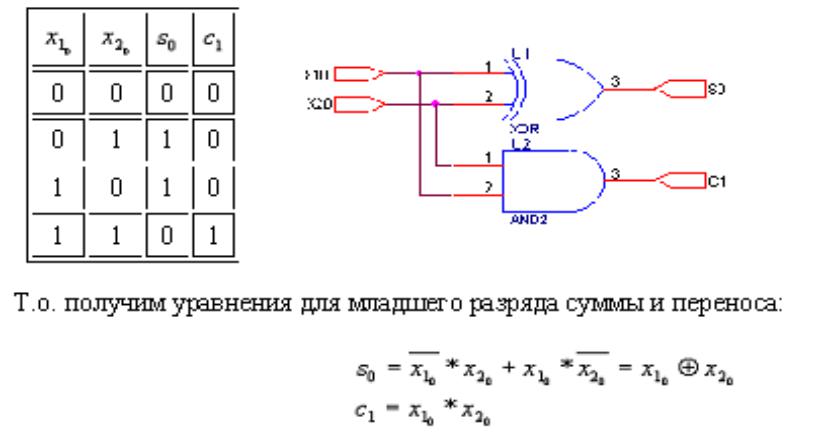

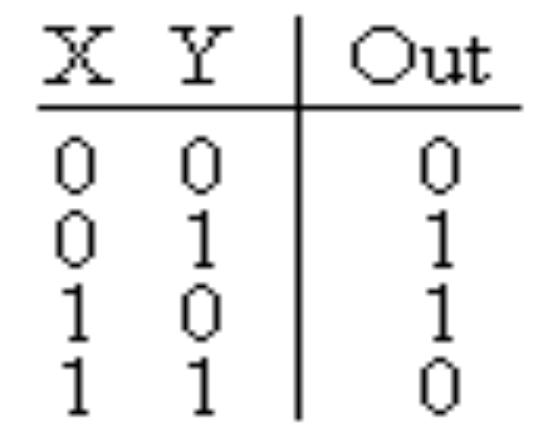

Полусумматоры

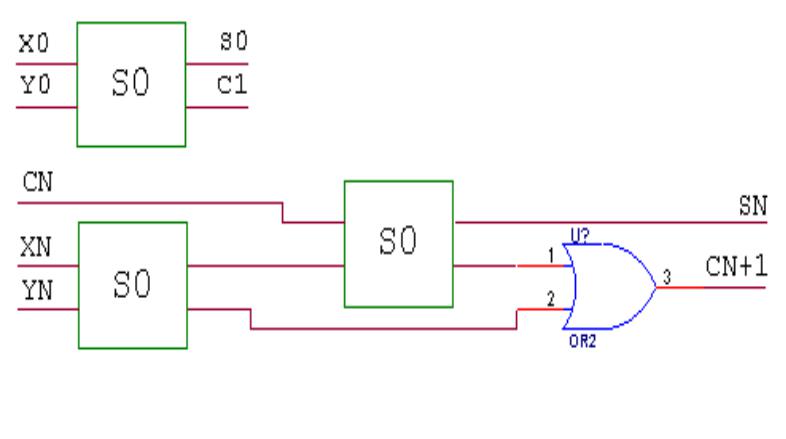

Полусумматор для произвольного разряда

•Включая параллельно несколько подобных схем можно получить устройство для суммирования произвольного числа разрядов

Сумматоры
