1. Загальні відомості

Як відомо, в земній атмосфері внаслідок природних процесів (хоч і не без антропогенних впливів) виникають електричні розряди - блискавки. Існують два види атмосферної блискавки - лінійна та кульова.

Феномен кульової блискавки на сьогоднішній день вив­чений ще не достатньо, тому тут скажемо лише, що кульова блискавка - це кулястий за формою згусток плазми (сильно іонізованого газу). І ще те, що блискавкою це явище можна назвати умовно, тому що термін "блискавка" характеризує миттєвість існування цього процесу, а, як відомо з досвіду, кулястий "згусток плазми" може існувати в просторі десятки секунд і навіть хвилини, "плаваючи в повітрі" і лише потім раптово і вибухоподібно зникати (розряджатися).

Отож, детальніше зупинимося на розгляді лінійної блискавки.

Лінійна блискавка - це гігантський несамостійний електричний розряд в атмосфері між зарядженою хма­рою і землею, між сусідніми хмарами або різнойменно заря­дженими частками хмари.

Генератором розряду лінійної блискавки є електричне поле Землі, а концентрованими утворювачами та носіями її електричних зарядів - грозові хмари. Крім природного шляху утворення зарядів у хмарах має значення і зростання кількості штучних джерел генерації електричних зарядів в атмосфері: нафтопроводів, ЛЕП, літаків, ракет т. ін. Грозові хмари знаходяться на висоті 2-4 км в температурній зоні 0-10 °С. Час життя грозової хмари стано­вить близько 1 години, і за цей період вона може породити до 300 розрядів. Залежно від концентрації електричних за­рядів в хмарі розряди можуть бути всередині хмари, між хмарами та між хмарами і землею.

Механізм утворення грозових хмар та виникнення блискавки в загальних рисах такий.

Нашу Землю з оточуючою її атмосферою за електричними властивостями можна уявити як кулястий конденса­тор колосальних розмірів, обкладинами якого є поверхня Землі та провідний шар атмосфери (іоносфера) на відстані 80 км від землі. Між ними - ізоляційний прошарок повітря.

Поверхня землі завжди має мінусовий заряд, іоносфера - плюсовий. Напруженість електричного поля біля поверхні землі становить приблизно 100 В/м. Повітря, що оточує зем­лю, має в собі вільні заряди (до 1000 пар плюсових та мінусових зарядів в 1 см³).

Внаслідок руху конвективних потоків повітря, які піднімають вологу від теплої поверхні землі на висоту вище 2 км, де температура мінусова, через явище конденсації утворюють­ся грозові хмари, які складаються з дрібних водяних електрично заряджених крапельок. Причому заряди в просторі розташовуються з нерівномірною густиною, що утворює нерівномірну напруженість поля в хмарі. Коли напруженість поля в тій чи іншій частині хмари досягне 25-30 кВ/м (значення електричної міцності повітря), виникають умови для утворення блискавки. В основі механізму утворення блискавки лежить явище ударної іонізації, тому суть блискавкоутворення аналогічна процесам утворення іскрового розряду.

Розряд блискавки має три періоди - розвиток спиринчастого лідера, головний розряд, струм після світіння.

Л і д е р - це високоелектропровідний плазмовий канал, який утворюється при іонізації повітря між хмарою та землею під дією сил потужного електричного поля. Ця іоніза­ція утворюється потоками фотонів та електронів, напрямок руху яких в просторі іде взагалі від хмари до землі, але конкретна їх траєкторія має випадковий характер, бо електричне поле між хмарою та землею є дуже неоднорідним, і в кожній точці простору напрямок вектора електричної напруженості поля різний. Тому лідер утворюється східчастим, а канал блискавки має неповторну ламану форму, що добре видно під час громовиці.

Блискавка називається низхідною, якщо лідер формуєть­ся з хмари до землі (що буває в 80-90 % випадках), та вис­хідною, коли лідер утворюється від землі до хмари (10-20 % випадках). Висхідні блискавки утворюються, як правило, за наявністю на землі дуже високих заземлених споруд висотою 150 і більше метрів, або в горах, де багато високих шпилястих елементів рельєфу.

Назустріч блискавкоутворюючому основному лідеру (низхідному чи висхідному) під час його наближення до протилежної сторони (землі чи хмари) можуть виникати зустрічні лідери, які з'єднуються з основним в якійсь точці повітря. Коли лідери з'єднують протилежні сторони електричного поля (хмари з землею або дві хмари) між собою, виникає головний розряд.

а б

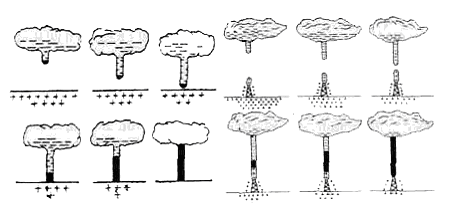

Рис. 1.1. Розвиток лідера блискавки (верхні рисунки) та головної стадії (нижні рисунки) при її ураженні: а – в певну поверхню землі; б – в металеву вежу

Головний розряд - це швидка нейтралізація електричних зарядів лідера.

Він проходить від землі до хмари зі швидкістю, що приблиз­но дорівнює 1/3 швидкості світла. При цьому канал головного розряду (блискавки) розігрівається до температури 20-35 тис. градусів, що супроводжується миттєвим (ударним) розширен­ням повітря. Ці явища сприймаються як яскраве світіння та потужний грім. Кількість імпульсів головного розряду може бути від 1-го до 4-х.

Після проходження струму головного розряду (десятки тисяч ампер, а іноді сотні) настає заключна стадія - прохо­дження струму після світіння (від 1000 до 10 ампер).

Загальна тривалість блискавки становить 0,2 - 0,6 сек., з них тільки 10-30 мкс. припадає на один імпульс головного розряду, а значна частина часу йде на формування лідера, швидкість просування якого становить 10⁵-10⁶м/с.

Під час блискавки на землю приноситься електричний заряд в 10-30 Кл. Причому розряд має дві стадії: в першій виникає рух зарядів від хмари до землі у вигляді т.зв. лідера (іонізованого каналу повітря), а в другій - утворюється голов­ний розряд від землі до хмари, тобто блискавка. Подібні процеси виникають і між самими хмарами.

Блискавка має вибірковий характер, тобто діє спрямова­ний удар. Ця спрямованість формується в ході наближення лі­дера до поверхні землі і залежить від форми і висоти наземних об'єктів, їх електричного контакту з землею та електропровід­ності ґрунту. Саме з найбільш високої зарядженої точки на поверхні землі під час наближення до неї лідера від хмари ви­никає рух т.зв. зустрічного лідера. В момент дотику цих лідерів між собою і виникає головний розряд блискавки. Якщо об'єк­ти на землі рівні за висотою і знаходяться поряд, то блискав­ка уразить в той з них, який має кращий контакт з землею і більшу електропровідність. Якщо об'єкти стоять на ґрунтах з різною електропровідністю, то блискавка може уразити на­віть нижчий з об'єктів, але той, який стоїть на ґрунті з біль­шою електропровідністю. На вибірковість ураження блискав­ки впливають також ґрунтові води, виходи покладів, розломи гірських порід, а також природна радіоактивність.

Параметри блискавки мають великий розкид, що пояс­нюється впливом багатьох факторів (вологості, температу­ри, швидкості вітру, електропровідності ґрунту, висоти та запиленості хмар та ін.).

Тому оперують середніми, найбільш поширеними зна­ченнями цих параметрів, а саме:

- сила струму - до 20 кА;

- заряд-до 20 Кл;

- тривалість - 0,2-0,6 сек.;

- потенціал - декілька мегавольт;

- полярність - мінусова (80 %);

- температура каналу - 20-30 тис. °С.
