Tv – триггер

Триггер TV– типа, кроме счетного входаTимеет второй управляющийV– вход для разрешения приема информации.

Таблица состояний TV– триггера

Такт t		Такт t + 1
0	0
0	1
1	0
1	1

Уравнение TV– триггера выглядит следующим образом:

В литературе TV– триггеры иногда называют синхронным или тактируемым счетным триггером.

Последовательная цепочка из mсчетных триггеров представляет собой простейший двоичный счетчик емкостью. В таком счетчике состояние выходов триггеров отображает в двоичном коде число выходных импульсов.

Jk – триггеры

JK– триггеры относятся к универсальным устройствам.

1. Используются при построении счетчиков, регистров, делителей частоты и других узлов.

2. Путем определенного соединения выводов они легко превращаются в триггеры других типов.

Отличительная особенностьJK– триггеров - они не имеют неопределенного состояния.

При всех входных комбинациях, кроме одной они действуют подобноRS– триггеру, причем входJсоответствует входуS, аR–R.

При J=K=1 в каждом такте происходит опрокидывание Тг и выходные сигналы меняют своё значение.

В интегральной схемотехнике применяются только синхронные JK– триггеры. В схемном отношении отличия отRS– триггеров состоит в обратных связях с выходов на входы, т. е. состояниеJK– триггера зависит не только от сигналов на входахJиK, но и от логически связанных с ними сигналов с выходовQи.

Такт t		Такт t +1
0	0
1	0	1
0	1	0
1	1

Действие JK– триггера описывается характеристическим уравнением:

1. При на выходах элементовDD1, 2 –q1=q2=1 –режим хранения.

2. При , выходное состояние триггера будет определяться логическим элементомDD1 илиDD2, на входах которого действует логическая единица –рабочий режим записи.

3. При любое состояние триггера вызывает его переброс.

а) при и, тоq1=1 иq2=0 ()

сигнал q2 переключаетTrв состояниеи

б) при;,тоq1=0;q2=1 и триггер переключается в состояние;

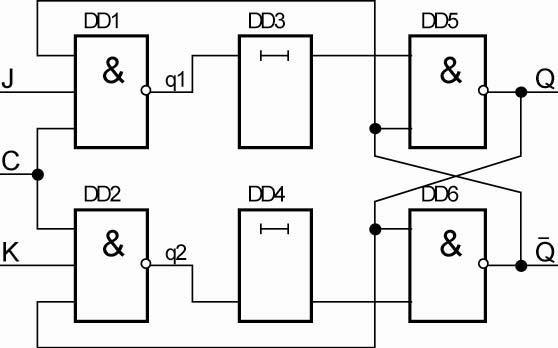

Назначение цепей задержки DD3, 4 состоит в формировании временного сдвига между моментом ввода входной информацииилии началом формирования выходной.

Без этих цепей во время действия входной комбинации началась бы генерация. Для предотвращения генерации задержка должна превышать длительность тактовых импульсов.

Предупреждение генерации просто и эффективно обеспечивается в триггерах с двухступенчатым управлением.

Рассмотрим построение других триггеров на основе JK– триггера.

Преобразование JK-триггера в Т-триггер

а) асинхронный б) синхронный

D-триггерTV-триггер
