Элементы синхронизации цифровых систем

Надежная работа любой цифровой системы во многом зависит от правильного выбора и расчета синхронизации, которая является неотъемлемой частью любой управляющей системы.

Вопросы синхронизации включают в себя:

1. Обеспечение задержек между определенными управляющими сигналами.

2. Формирование тактовых импульсов с заданным периодом следования и длительностью.

3. Обеспечение привязки тактовых импульсов к отдельным сигналам запуска и т. д.

Сначала рассмотрим формирователи.

Формирователи – устройства, преобразующие входные сигналы произвольной формы в нормализованные по амплитуде, крутизне фронтов прямоугольные импульсы для управления последующими микросхемами.

Формирование задержек

1. Для формирования задержек между импульсами порядка 10-20 мкс (относительно небольших задержек), применяют формирователи разомкнутого типа.

При небольших задержках порядка сотен наносекунд используют последовательные соединения инверторов.

Среднее время задержки:

Здесь n – количество последовательно соединенных инверторов;

– задержка распространения сигнала при переходе выхода из «1» в «0» и наоборот.

Большее время задержки получают с помощью интегрирующей RC-цепи, включаемой на вход инвертора.

Для КМОП ИС получим:

Время задержки определяется по формулам:

Здесь – напряжение источника питания

– напряжение переключения инвертора.

Учитывая, что , то время задержки можно определить по формуле:

2. При задержке более 20 мкс скорость изменения напряжения на емкости мала и форма выходного сигнала будет существенно отличаться от прямоугольной. В таких случаях целесообразно применять формирователь задержки на основе несимметричного триггера (триггера Шмитта).

Одновибраторы (ждущие мультиплексоры)

Одновибратор – устройство, предназначенное для формирования под действием входных сигналов одиночных прямоугольных импульсов заданной длительности.

Отличительной особенностью одновибраторов является наличие хронирующей (времязадающей) цепи и обратной связи, обеспечивающей регенеративные (лавинообразные) процессы переключения. Этим достигается большая крутизна фронтов выходных импульсов.

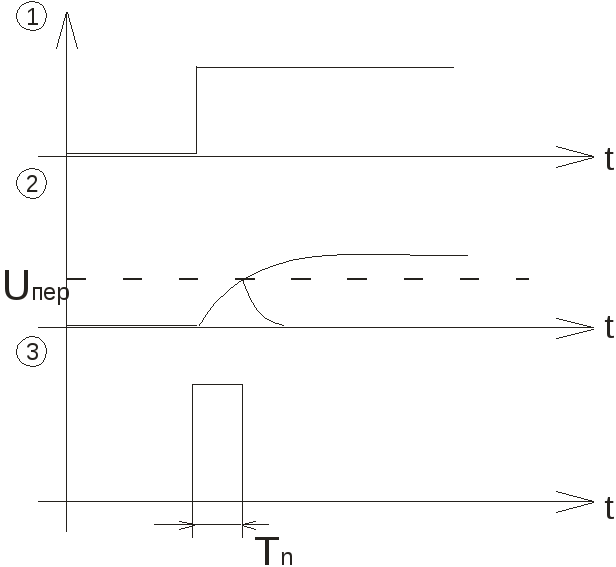

Длительность выходного импульса:

При .

Для построения одновибраторов можно использовать триггеры различных типов:

Одновибратор работает следующим образом. При подаче на выход сигнала запуска, триггер устанавливается в единичное состояние, в котором начинается заряд емкости . При достижении на емкости напряжения переключателя , триггер переходит в состояние 0 и начинает ускоренный разряд емкости через открытый диод и низкоомные выходные сопротивления триггера.

Длительность сформированного импульса:

.

Включая последовательно два одновибратора можно создать временной сдвиг выходного импульса относительно фронта пускового.

Цепочка создает задержку выходного импульса на время , а цепочка обеспечивает его длительность, равную .

В сериях интегральных микросхем имеются самостоятельные изделия-одновибраторы, которые представляют собой законченный функциональный узел, за исключением времязадающей цепи.

Например:
