Логическая схема сети нпп "Восход"
На рис. 2 - 6 приведены схемы сети НПП "Восход" поэтажно. На всех схемах подписаны отделы и сетевые узлы. Каждой подсети на схеме присвоены буквенные обозначения для удобства ориентирования, например, отдел сбыта - S, или бухгалтерия - B.
Все свитчи отмечены буквой H и пронумерованы. Всего 9 свитчей: один - 16 портов по 1Гбит, четыре - 16 портов по 100Мбит + 2 порта по 1Гбит, три - 16 портов по 100Мбит, один - 8 портов 100Мбит. Также для наглядности на схеме приведены сетевые принтеры.
Рисунок 2 – схема четвертого этажа НПП "Восход"
Рисунок 3 – схема третьего этажа НПП "Восход"
Рисунок 4 – схема второго этажа НПП "Восход"
Рисунок 5 – схема первого этажа НПП "Восход"

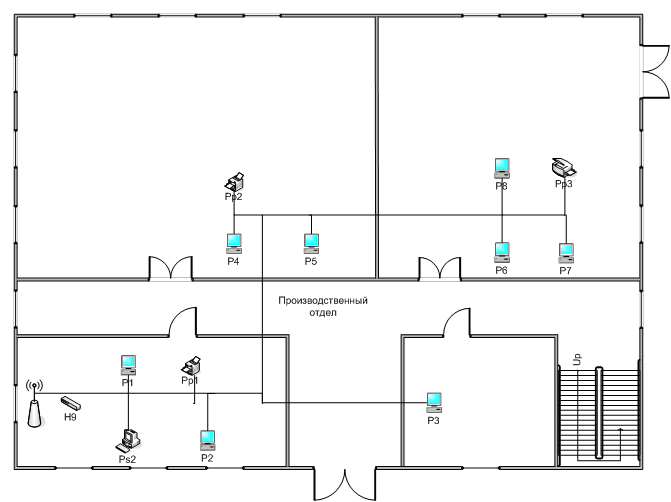

Рисунок 6 – схема второго корпуса НПП "Восход"
Физическая схема сети
На рис. 7 представлена физическая схема локально – вычислительной сети для НПП "Восход".
Рисунок 7 – Физическая схема ЛВС для малого научно-производственного предприятия "Восход"
