Порядок установки (замены) карты расширения

1. Деинсталлировать "старые" драйвера

2. Выключить ПК

3. Снять крышку корпуса и положить его на бок

4. Аккуратно извлечь «старый» адаптер

5. Если карта не plug-n-playустановить джампера для конфигурации системных ресурсов

6. Установить «новый» адаптер, обязательно закрутить винт.

7. Включить ПК и установить драйвер карты расширения.

Порядок выполнения работы

1. Провести установку (замену) платы расширения в системном блоке ПК.

2. Описать порядок установки данной платы.

3. При помощи прайс-листа подобрать конфигурацию для бюджетного и игрового компьютеров, для платформ IntelиAMD.

Содержание отчета

1. Тема и цель лабораторной работы.

2. Отчет о работе согласно порядку выполнения работы.

3. Выводы по работе о полученных навыках и умениях.

Контрольные вопросы

1. Какие разъемы присутствуют на задней панели видео карты? Перечислите их и укажите основное их назначение.

2. Какие шины для подключения видеокарт вы знаете?

3. Опишите порядок установки карт расширения.

4. Что такое plug-n-play?

5. По каким разъемам можно определит внутренний модем? Опишите внешний вид данного устройства.

6. По каким разъемам возможно определить плату нелинейного видеомонтажа.

7. Для чего необходим RAID-контроллер?

8. Каковы основные моменты при подборе конфигурации на базе AMD?

9. Каковы основные моменты при подборе конфигурации на базе INTEL?

10. В чем разница при подборе конфигурации на базе AMDи на базеINTEL?

Лабораторная работа6

ПОДКЛЮЧЕНИЕ СЕТЕВЫХ УСТРОЙСТВ

Цель работы: изучить подключение сетевых компонентов для сетей на основе витой пары и коаксиального кабеля

Информация для выполнения работы

Элементы сетей на основе коаксиального кабеля

Рис. 6.1. Внешний вид Т-конектора Рис. 6.2. Внешний вид I-конектора

Рис. 6.3. Внешний вид BNC конектора Рис. 6.4. Внешний вид терминатора

Элементы сетей на основе витой пары

Рис. 6.5. Внешний вид разъема RJ-45Рис. 6.6. Внешний вид розетки

Рис. 6.7. Внешний вид задней панели коммутатора

Рис. 6.8. Внешний вид коммуникатора

а) б)

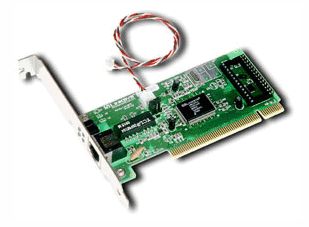

Рис. 6.9. Внешний вид сетевых плат:

а) витая пара; б) комбинирована плата для (витой пары или коаксиального кабеля )

Оборудование для работы с сетевым кабелем

Рис. 6.10. Внешний вид инструмента для обжима конекторов

Порядок выполнения работы

1. Спроектировать сеть на основе витой пары для 20 плюс номер по списку компьютеров. Сделать схему размещения компьютеров в здании офисного тира.

2. Рассчитать состав сети.

3. При помощи прайс-листа подобрать конфигурацию сети.

Содержание отчета

1. Тема и цель лабораторной работы.

2. Отчет о работе согласно порядку выполнения работы.

3. Выводы по работе о полученных навыках и умениях.

Контрольные вопросы

1. Укажите основные сетевые топологи, на основе которых строятся локальные сети.

2. Перечислите основные элементы для построения сетей на основе коаксиального кабеля.

3. Перечислите основные компоненты для построение сетей на основе витой пары.

4. Что такое патч-корд?

5. Для чего необходим BNCконектор?

Лабораторная работа7

БАЗОВАЯ СИСТЕМА ВВОДА-ВЫВОДА (BIOS)

Цель работы: изучить состав подсистемBIOS, научиться работать с параметрамиBIOS, влияющими на производительность вычислительной системы

Информация для выполнения работы

Описание функций BIOSна примере AMI BIOS 3.31

Главное меню

Главное меню BIOS Setup (рис. 1).Рассмотрим, какие настройки скрываются в каждом из разделов.

Рис. 1. Главное меню AMI BIOS версии 3.31

Standard CMOS Features

Войдя в этот раздел (рис. 2) вы сможете указать:

Рис. 2. Пункт Standard CMOS Features

— время и дату;

— язык интерфейса;

— характеристики накопителей, подключенных к стандартному IDE/SATA-контроллеру чипсета;

— тип (объем) используемых дисководов;

— использовать или нет антивирусную защиту, предоставляемую BIOS.

Advanced BIOS Features

Собранные в этом разделе (рис. 3) настройки отвечают за:

Рис. 3. Пункт Advanced BIOS Features

— вывод системных сообщений при загрузке компьютера;

— порядок опроса устройств при загрузке операционной системы;

— предупреждение отказа жестких дисков (S.M.A.R.T.);

— клавиатуру;

— мышь;

— дисковод;

— контроллер дисковода;

— область действия пароля;

— порядок управления оперативной памятью;

— кэш память процессора;

— многопоточность (Hyper-Threading);

— расширенный контроллер прерываний (APIC);

— затенение областей памяти;

— кэширование в оперативной памяти.

Advanced Chipset Features

Данный раздел (рис. 4) включает в себя большинство опций, относящихся к оперативной памяти, некоторые «чипсетные» настройки:

Рис. 4. Пункт Advanced Chipset Features

— рабочая частота и тайминги оперативной памяти;

— некоторые настройки видеокарты;

— режимы работы шины AGP;

— параметры функционирования шины PCI;

— порядок функционирования интегрированной видеокарты, если она есть.

Power Management Features

Опции этого раздела (рис. 5) отвечают за механизмы управления питанием:

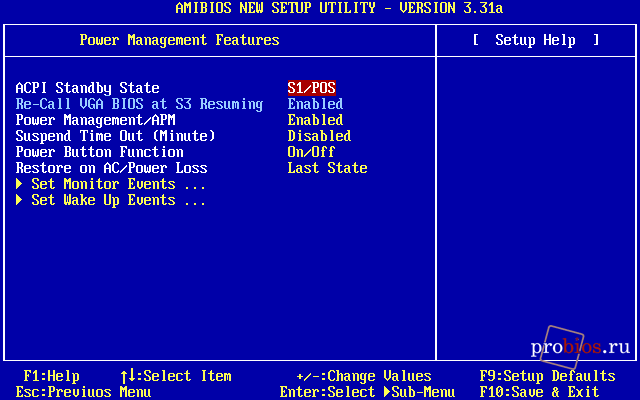

Рис. 5. Пункт Power Management Features

— интерфейс расширенного конфигурирования и управления питанием (ACPI);

— расширенное управление питанием (APM);

— включение и выключение компьютера;

— слежение за активностью устройств;

— пробуждение (или включение) компьютера при активности устройств или по таймеру.

PNP/PCI Configurations

В этом разделе (рис. 6) вы можете:

Рис. 6. Пункт PNP/PCI Configurations

— указать порядок распределения ресурсов;

— сконфигурировать шину PCI;

— задать первичную видеокарту;

— настроить режимы обмена данными для IDE-контроллера чипсета;

— зарезервировать ресурсы для карт расширения.
