7. Биполярные транзисторы, вах транзистора включенного по схеме с общей базой:
Входные ВАХ транзистора с общей базой:
Входные характеристики здесь в значительной степени определяются характеристикой открытого эмиттерного p - n -перехода, поэтому они аналогичны ВАХ диода, смещенного в прямом направлении. Сдвиг характеристик влево при увеличении напряжения uКБ обусловлен так называемым эффектом Эрли (эффектом модуляции толщины базы), заключающимся в том, что при увеличении обратного напряжения uКБ коллекторный переход расширяется, причем в основном за счет базы. При этом толщина базы как бы уменьшается, уменьшается ее сопротивление, что приводит к уменьшению падения напряжения uБЭ при неизменном входном токе.
Выходные ВАХ транзистора с общей базой:
Из рисунка видно, что ток коллектора становится равным нулю только при uКБ < 0, то есть только тогда, когда коллекторный переход смещен в прямом направлении. При этом начинается инжекция электронов из коллектора в базу. Эта инжекция компенсирует переход из базы в коллектор электронов эмиттера. Данный режим называют режимом насыщения. Линии в области uКБ < 0, называются линиями насыщения. Ток коллектора становится равным нулю при uКБ < -0,75 В. При uКБ >0 и токе эмиттера, равном нулю, транзистор находится в режиме отсечки, который характеризуется очень малым выходным током, равным обратному току коллектора IК0, то есть график ВАХ, соответствующий iЭ = 0, практически сливается с осью напряжений.
8. Биполярные транзисторы, вах транзистора включенного по схеме с общим эмиттером:

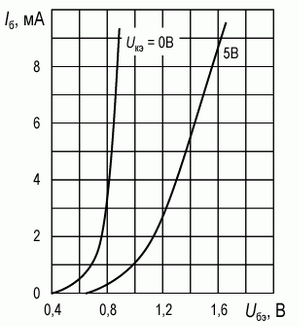

Входные ВАХ транзистора с общим эмиттером:
Выходные ВАХ транзистора с общим эмиттером:
Проанализируем, почему малые изменения тока базы Iбвызывают значительные изменения коллекторного тока Iк. Значение коэффициента β, существенно большее единицы, означает, что коэффициент передачи α близок к единице. В этом случае коллекторный ток близок к эмиттерному току, а ток базы (по физической природе рекомбинационный) существенно меньше и коллекторного и эмиттерного тока. При значении коэффициента α = 0,99 из 100 дырок, инжектированных через эмиттерный переход, 99 экстрагируются через коллекторный переход, и лишь одна прорекомбинирует с электронами в базе и даст вклад в базовый ток.
Увеличение базового тока в два раза (должны прорекомбинировать две дырки) вызовет в два раза большую инжекцию через эмиттерный переход (должно инжектироваться 200 дырок) и соответственно экстракцию через коллекторный (экстрагируется 198 дырок). Таким образом, малое изменение базового тока, например, с 5 до 10 мкА, вызывает большие изменения коллекторного тока, соответственно с 500 мкА до 1000 мкА.
9. Особенности применения полевых и биполярных транзисторов. Схема Дарлингтона:
Особенности применения полевых транзисторов:
Есть область, для которой полевые транзисторы подходят практически идеально. Это силовые устройства, где необходимо замыкать и размыкать силовые цепи постоянного тока. Это импульсные источники питания, регуляторы мощности потребителей постоянного тока, автоматика.
Полевые транзисторы имеют высокое входное сопротивление постоянному току, что является неоспоримым преимуществом при относительно редком переключении. Расход энергии на управление полевиком в этом случае минимален. Если переключаться надо часто, то в дело вступают емкости затвор - исток и затвор - сток. На их зарядку нужно тратить энергию. Так что по мере роста частоты переключений расход энергии растет, и у полевого транзистора появляются конкуренты, например, биполярные. Но есть еще одно ключевое преимущество - отрицательный температурный коэффициент при большом токе нагрузки. Этот эффект проявляется в том, что по мере нагрева при большом токе стока сопротивление полевого транзистора нарастает. С одной стороны это позволяет соединять полевые транзисторы параллельно без всяких проблем. Токи в них быстро выравниваются самостоятельно, без всякого нашего участия. С другой стороны цельный мощный полевой транзистор можно представить, как соединенные параллельно маломощные (такие полосочки токопроводящего канала полевика). Сила тока в этих полосочках при прогреве выравнивается, так что полевой транзистор проводит ток по всему сечению канала равномерно. Это обуславливает способность полевых транзисторов работать при больших токах. Например, биполярный транзистор имеет положительный температурный коэффициент. Если в какой-то части кристалла появляется большая проводимость, чем вокруг, то это место прогревается сильнее, туда устремляется все больший ток. Итак до прогорания.
Полевые транзисторы с изолированным затвором следует хранить с закороченными выводами. При включении транзисторов в схему должны быть приняты все меры для снятия зарядов статического электричества. Необходимую пайку производить на заземленном металлическом листе, заземлить жало паяльника, а так же руки монтажника при помощи специального металлического браслета. Не следует применять одежду из синтетических тканей. Целесообразно подсоединять полевой транзистор к схеме, предварительно закоротив его выводы.
Особенности применения биполярных транзисторов:
Основная области применения Биполярных транзисторов, как дискретных, так и в составе ИС,— генерирование, усиление или преобразование электрических сигналов. К оснновным параметрам Биполярных транзисторов относят коэффициент передачи по току (от нескольких единиц до нескольких сотен), граничную частоту (от сотен кГц до 8—10 ГГц), отдаваемую мощность (от мВт до сотен Вт), коэффициент шума (в малошумящих Б. т. 1,5—2,0 дБ), время переключения (от сотен пс для транзисторов-элементов СБИС до десятков мкс), а также предельные параметры эксплуатации: максимально допустимые значения напряжений коллектор — база (коллектор — эмиттер) и эмиттер — база, тока коллектора, допустимой мощности рассеяния. Максимально допустимые значения токов в Биполярных транзисторах лежат в пределах от десятков мкА до сотен А, напряжений коллектора — от нескольких В (в ИС) до нескольких кВ, допустимая мощность рассеяния — от единиц мкВт (в составе ИС) до 1 кВт и более.
В Биполярном транзисторе режим работы определяется полярностью напряжений, прикладываемых к эмиттерному и коллекторному переходам. Если к выводам коллектора и базы или коллектора и эмиттера прикладывают напряжение такой полярности, что коллекторный переход смещается в обратном направлении, то при прямом смещении на эмиттерном переходе Биполярного транзистора находится в активном режиме, или режиме усиления, а при обратном смещении — в режиме отсечки. При прямом смещении на обоих переходах Биполярного транзистора находится в режиме насыщения. В активном режиме из эмиттерной области Биполярного транзистора в базовую область инжектируются неосновные носители заряда, которые, частично рекомбинируя, переносятся к коллекторному переходу и через коллекторную область попадают в коллекторный вывод, образуя ток коллектора. Базовый ток во много раз меньше эмиттерного (и коллекторного токов и равен их разности. Напряжением, прикладываемым к эмиттерному переходу, регулируют количество неосновных носителей заряда, инжектируемых в базовую область, т. е. протекающий через Биполярный транзистор ток. При прямом смещении эмиттерного перехода токи через транзистор также могут сохранять малые значения, пока приложенное напряжение не превышает порогового значения (для кремниевых транзисторов около 0,6 В; для германиевых — около 0,3 В).
Схема Дарлингтона:
Если соединить транзисторы, как показано на рисунке, то полученная схема будет работать как один транзистор, причем его коэффициент будет равен произведению коэффициентов составляющих транзисторов. Этот прием полезен для схем, работающих с большими токами (например, для стабилизаторов напряжения или выходных каскадов усилителей мощности) или для входных каскадов усилителей, если необходимо обеспечить большой входной импеданс.
Составной транзистор Дарлингтона.
Повышение скорости выключения в составном транзисторе Дарлингтона:
В транзисторе Дарлингтона падение напряжения между базой и эмиттером в два раза больше обычного, а напряжение насыщения равно по крайней мере падению напряжения на диоде (так как потенциал эмиттера транзистора должен превышать потенциал эмиттера транзистора на величину падения напряжения на диоде). Кроме того, соединенные таким образом транзисторы ведут себя как один транзистор с достаточно малым быстродействием, так как транзистор не может быстро выключить транзистор . С учетом этого свойства обычно между базой и эмиттером транзистора включают резистор. Резистор R предотвращает смещение транзистора в область проводимости за счет токов утечки транзисторов. Сопротивление резистора выбирают так, чтобы токи утечки (измеряемые в наноамперах для малосигнальных транзисторов и в сотнях микроампер для мощных транзисторов) создавали на нем падение напряжения, не превышающее падения напряжения на диоде, и вместе с тем, чтобы через него протекал ток, малый по сравнению с базовым током транзистора. Обычно сопротивление R составляет несколько сотен ом в мощном транзисторе Дарлингтона и несколько тысяч ом в малосигнальном транзисторе Дарлингтона.
