4.2. Визначення ударних токів трифазного короткого замикання
Для вибору електричних апаратів і провідників по стійкості до струмів
к. з. необхідно розраховувати максимальне миттєве значення струму к. з., або ударний струм, який наступає через 0,01 с. з моменту виникнення короткого замикання.
Ударний струм при к. з. в точці К1. У ланцюгах установок напругою вище
1000 в з переважаючим індуктивним опором ударний коефіцієнт .
|
|
. |
Ударний струм в точці К1, кА,
14,85=37,8.
(4.11)
Ударний струм при к. з. в точці К2. Ударний коефіцієнт визначається з табл. 4.1 [5] для системи, що пов’язана зі збірними шинами 6-10 кВ, через трансформатор потужністю МВА:
|
|
. |
Ударний струм в точці К2, кА,
10,46=27,36.
Таблиця 4.1.
Середні значення відношення|ставлення| X/R, ударного коефіцієнта Kуд і постійної часу Ta для характерних|вдача| гілок, що примикають до точки короткого замикання
Найменування гілки або місце До. З. |
X/R |
Kуд |
Ta, з|із| |
К.З. на приєднанні РУ| ВН| підстанції |
15 |
1,8 |
0,05 |
К.З. на приєднанні НН| підстанції |
20 |
1,85 |
0,06 |
Для кола високої напруги трансформатора підстанції (точка К1, рис. 1).
Діюче значення періодичної складової струму короткого замикання
=
=14,85
кА.
Аперіодична складова струму короткого замикання визначається з (2.27) [7]..
=
,
(4.12)
де
- постійна часу ланцюга к. з., у ланцюгах
установок напругою вище
1000 в з переважаючим індуктивним опором
=0,05
с., табл.4.1 [5];
- розрахунковий час, для якого потрібно
визначати струми к. з., обчислюється як
с, (4.13)
де
— власний час вимикача. Для сучасних
вимикачів він не перевищує 0,1 с, приймаємо
=0,1с;
- час спрацювання релейного захисту,
=0,01-0,02
с, приймаємо
=0,01с.
Тоді розрахунковий час
=0,1+0,01=0,11
с. , (4.14)
По рис 4.3 [5] для
=0,05
с і
=0,11
с визначаємо коефіцієнт загасання
аперіодичної складової
|
|
. |

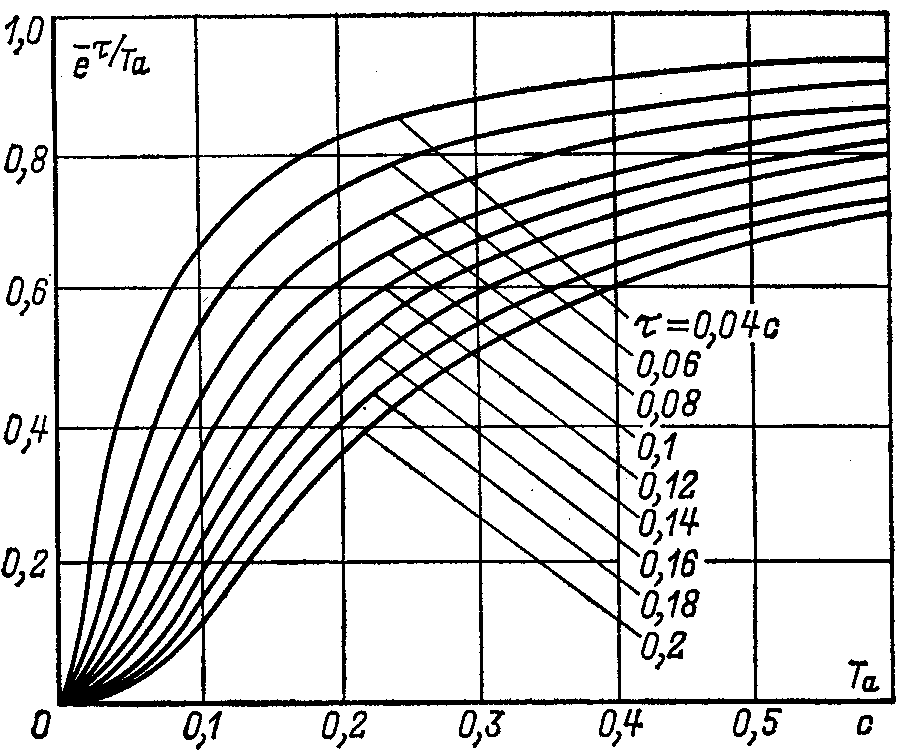

Рис. 4.4. Криві для визначення коефіцієнта загасання аперіодичної складової
струму к. з. ()
Аперіодична складова струму короткого замикання для точки К1, кА,
=
=2,3. (4.15)
Для кола низької напруги трансформатора підстанції (точка К2, рис.4.1 ).
Діюче значення періодичної складової струму короткого замикання
=
=10,46
кА.
Аперіодична складова струму короткого замикання визначається з (2.27) [7]..
=
, (4.16),
де
- постійна часу, визначається з табл.
4.1 для системи, що пов’язана зі збірними
шинами 6-10 кВ, через трансформатор
потужністю40
МВА:
=0,06
с;
- розрахунковий час, для якого потрібно
визначати струм к. з., обчислюється як
с, , (4.17)
де
— власний час вимикача. Для сучасних
вимикачів він не перевищує 0,2 с,
приймаємо
=0,2
с;
- час спрацювання релейного захисту,
=0,01-
0,02 с, приймаємо
=0,01
с.
Тоді розрахунковий час
=0,2+0,01=0,21
с. , (4.18)
По рис 2.2[7] для
=0,06с
і
=0,21с
визначаємо
|
|
|
Аперіодична складова струму короткого замикання для точки К2, кА
=
=2,24. (4.19)
