Тема №6: «Технические средства заправки и транспортирования горючего и масел». Занятие № 4: «Автомобильные средства
транспортирования горючего и масел».
Учебные вопросы :
1. Назначение и техническая характеристика автомобильных средств транспортирования горючего и масел
2. Устройство автоцистерн для горючего и масел.
3. Устройство цистерн-прицепов для горючего и масел.
Литература :
1.Инструкция по эксплуатации АЦ-9-5320АЦ-10-260
2.Альбом 'Технические средства обеспечения горючим" ДСП ВИ
3.Альбом технологических схем и характеристик технических средств службы горючего. УУВВТУ, 1982 г.
4.Эксплуатация средств перекачки, заправка я транспортирования ракетного топлива и горючего.
1. Назначение и техническая характеристика автомобильных средств транспортирования горючего и масел.
К автомобильным средствам транспортирования относятся автоцистерны, цистерны - полуприцепы и прицелы цистерны.
Они предназначены для транспортирования, кратковременного
хранения горючего, а в отдельных случаях и для заправки боевой техники.
Тактико-технические характеристики автоцистерн и прицепов-цистерн для горючего.
ПОКАЗАТЕЛЬ
Транспортная
база
Полная масса, кг
Габаритные
размеры,мм
Насос: Тип
марка
подача, л/мин
АЦ-5,5-
АЦ-8,7-5320
4320М
УРАЛ- КамАЗ-5320 4320
13700 15330
7689 |
7800 |
2550 |
2500 |
2850 |
2900 |
Вихревой |
Центробежн |
|
овихревой |
СВН-80А СЦЛ-20-24 500 750
ПЦ-9- АЦ-10- 8350 260
Прицеп КрАЗ- ГКБ-8350 260
11240 21800
8300 |
9260 |
2500 |
2740 |
3120 |
3230 |
-Центро-
-бежный СЦН- 60М 1000
ППЦ- 16,3 -5410
Сед. Тяг КамАЗ- 5410
18800
8410
2500
2930
-
-
Рукава (диаметр, |
|
|
|
|
|
мм, длина, м, к- |
|
|
|
|
|
во шт.) |
|
|
|
|
|
напорно- |
75х4,5;2 |
75х4,5;2 |
75х4,5;2 |
75х4,5;2 |
75х4,5;2 |
всасывающие |
|||||
раздаточные |
38х9;2 |
- |
38х9;2 |
- |
- |
Время слива |
|
|
|
|
|
самотеком, мин |
15 |
25 |
25 |
27 |
35 |
Время |
|
|
|
|
|
развертывания |
|
|
|
|
|
(свертывания) |
|
|
|
|
|
мин. |
5(6) |
6(6) |
6(6) |
4(7) |
4(5) |
Обслуживающий |
|
|
|
|
|
расчет, чел. |
1 |
1 |
1 |
1 |
1 |
2. УСТРОЙСТВО АВТОЦИСТЕРН ДЛЯ ГОРЮЧЕГО И МАСЕЛ.
Автоцистерна АЦ-5,5-4320М
Автоцистерна АЦ-5,5-4320М предназначена для транспортирования горючего. Она является штатным средством частей и подразделений Вооруженных Сил.
Автоцистерна смонтирована на шасси автомобиля Урал-4320 и включает : цистерну с оборудованием, насос с приводом, трубопроводные коммуникации, электрооборудование, контрольно- измерительные приборы, боковые ящики и шкаф управления.
Автоцистерна укомплектована двумя огнетушителями ОУ-5, устройством для отвода статического электричества, запасными частями, инструментом и принадлежностями, а также технической документацией.

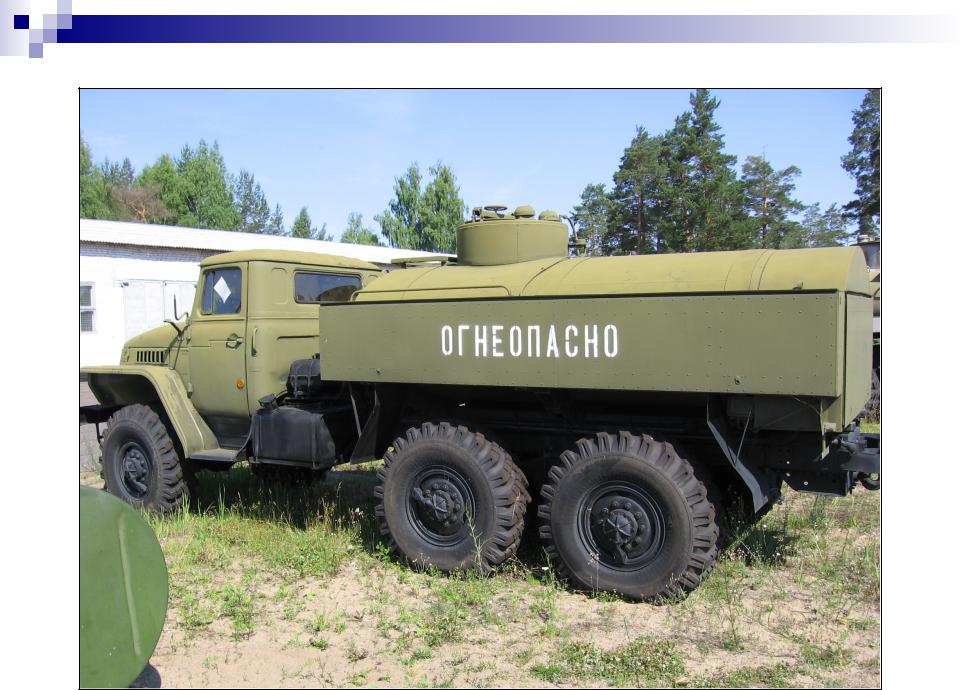

Внешний вид АЦ-5,5-4320

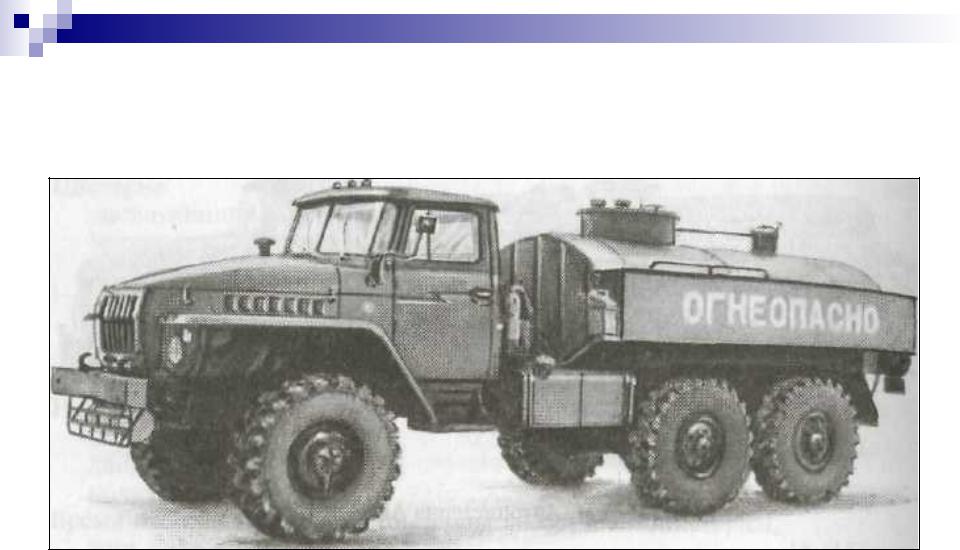

Автоцистерна АЦ-5,5-4320

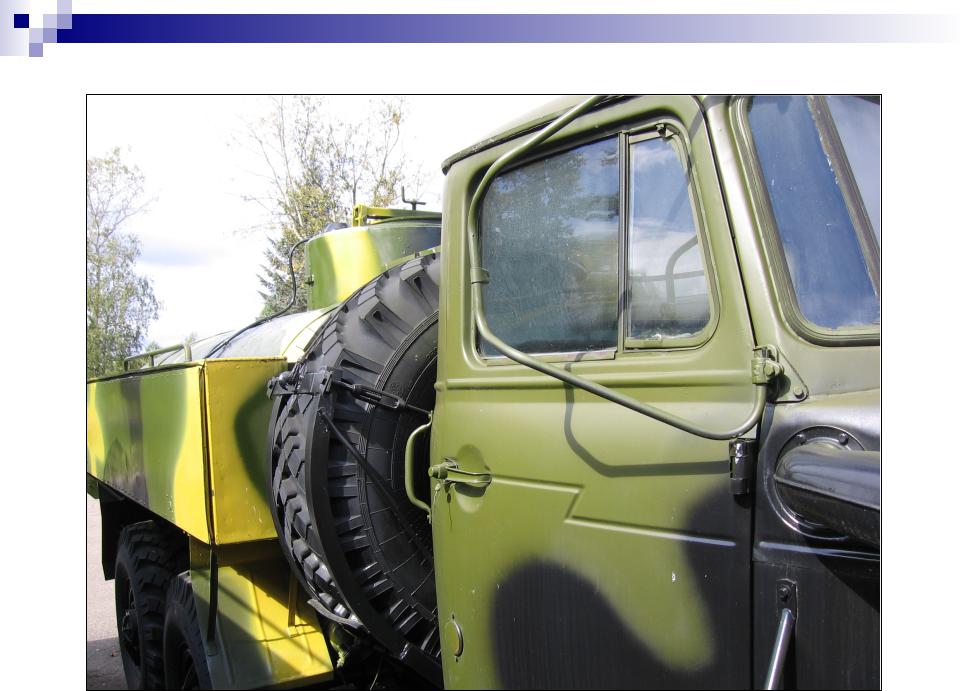

Внешний вид АЦ-5,5-4320
Насос и силовая передача АЦ-5,5-4320
Цистерна откалибрована и служит мерой полной вместимости для горючего с плотностью до 0,8 г/смЗ.
Перекачка горючего производится насосом СВН-80А.
При заполнении и опорожнении цистерны уровень горючего контролируется индикатором объема. При приближении уровня горючего к предельному происходит включение звуковой и световой сигнализации.
Управление основными технологическими операциями и контроль параметров автоцистерны производятся из шкафа управления, установленного в задней части автоцистерны.
